Cắt tùy chỉnh Wafer thạch anh pha lê đơn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:14001 |
| Số mô hình: | Thạch anh tinh thể đơn |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |

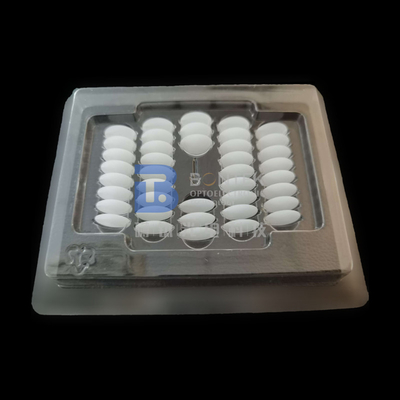

| chi tiết đóng gói: | Gói phim, hút chân không kín |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 800000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Vật tư: | Thạch anh tinh thể đơn | Loại cắt: | X, Y, Z, AT, SC, ST |
|---|---|---|---|
| Bề mặt: | Đánh bóng, Lấp lánh, Etch | Đơn xin: | SAW, áp điện, sóng lớn |
| Chế độ rung: | Cắt mặt, cắt độ dày | Hệ số ghép cơ điện (K): | 0,10 ~ 0,25 K2 /% |
| d33: | 2,1 × 10 ^ -12 C / N | Độ cứng của Moh: | 7 |
| Làm nổi bật: | Cắt tùy chỉnh Wafer thạch anh pha lê đơn,Wafer Etch SAW,Wafer thạch anh đơn pha lê |
||
Mô tả sản phẩm
Các vết cắt tùy chỉnh Các tấm làm bánh thạch anh pha lê đơn cho các ứng dụng SAW và áp điện
BonTek là nhà sản xuất phôi thạch anh chuyên nghiệp ở CHND Trung Hoa.Các sản phẩm chính là thạch anh cắt SC, cắt AT, cắt IT và cắt FCbánh xốpvàkhoảng trống.Hoặc, bạn có thể sử dụngIREtiêu chuẩn hoặc góc Eular.Chúng được sử dụng làm chất nền SAW, cửa sổ quang học, tấm nền sóng mang hoặc chip sóng lớn để tạo ra tất cả các tinh thể thương mại và quân sự, bộ lọc, OCXO, TCXO, v.v.
BonTek được trang bị QSC41L từEFGcông ty ở Đức để kiểm soát góc.Nó có thể hoạt động trênCắt giảm CNTT, SC và FCđể đo và phân loại góc.Công suất của chúng tôi là 800.000 sản phẩm hàng tháng tại SC-cut và 1 triệu sản phẩm hàng tháng tại AT-cut vào thời điểm này, bao gồm tất cả các loại bộ phận định hình lồi-Plano có hoặc không đánh bóng.
| Sản phẩm |
Wafer thạch anh đơn pha lê |
||||
| Giá trị Q |
Tối thiểu 1,8 × 10 ^ 6, 2,4 × 10 ^ 6, 3,0 × 10 ^ 6 (tiêu chuẩn IEC) |
||||
| ECD |
2 / cm2,10 / cm2,30 / cm2,100 / cm2,300 / cm2 ； Swept Quartz (tiêu chuẩn IEC) |
||||
| Bao gồm |
Lớp Ia, Ib, I, II, III (tiêu chuẩn IEC) |
||||
| Sự định hướng |
X, Y, Z, AT, ST, BT, CT, ET, DT, GT, NT, FC, SC, CNTT, v.v. |
||||
| Đường kính | 2 inch 50,8mm |
3 inch 76,2mm |
4 inch 100mm |
6 inch 150mm |
8 inch 200mm |
| Lòng khoan dung | ± 0,2mm | ± 0,2mm | ± 0,2mm | ± 0,2mm | ± 0,2mm |
| Độ dày Lòng khoan dung |
± 0,025mm | ± 0,025mm | ± 0,025mm | ± 0,025mm | ± 0,025mm |
| Hạt giống | không hạt cho bất kỳ vết cắt nào Hoặc với hạt giống |
không hạt cho Z-cut Cắt khác bằng hạt |
|||
| Căn hộ chính | 16 ± 2mm | 22 ± 2mm | 32 ± 2mm | 47,5 ± 2mm 57,5 ± 2mm |
57,5 ± 2mm |
| Notch | - | - | - | 1 ~ 1,25mm 89 ~ 95 ° |
1 ~ 1,25mm 89 ~ 95 ° |
| S / D | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
| TTV | <1,5um | <5um | <5um | <5um | <5um |
| PLTV | > 95% | > 95% | > 95% | > 95% | > 95% |
| Làm cong | <9um | <15um | <30um | <50um | <70um |
| Cây cung | <9um | <15um | <30um | <40um | <60um |
| Ra | <0,5nm | <1nm | <1nm | <1nm | <1nm |
| Vật tư | Các tấm thạch anh tinh thể đơn (Piezo / lớp quang học) |

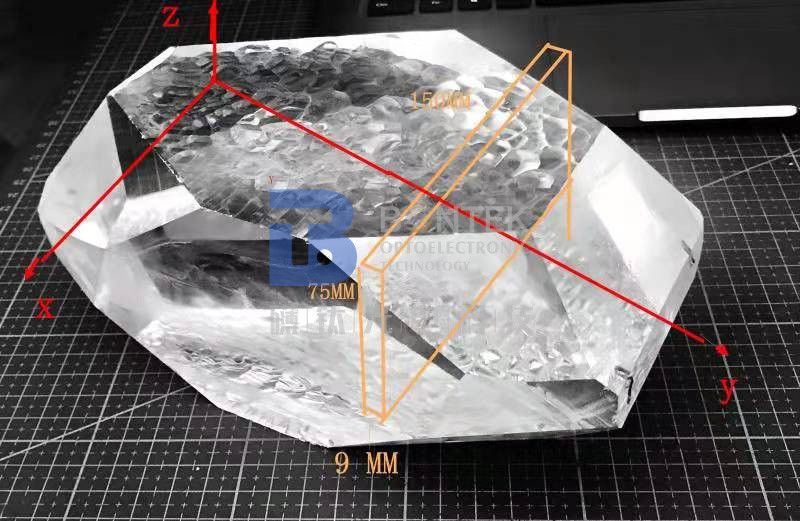

| Chunk pha lê | Pure Z Bar, Pure Y Bar, Swept Quartz |
| Giá trị Q tổng hợp | Tối thiểu 1,8 × 10 ^ 6, 2,4 × 10 ^ 6, 3,0 × 10 ^ 6 (tiêu chuẩn IEC) |
| Mật độ kênh Etch (ECD) | 2/ cm2,10/ cm2,30/ cm2,100/ cm2,300/ cm2； Swept Quartz (tiêu chuẩn IEC) |
| Mật độ bao gồm | Lớp Ia, Ib, I, II, III (tiêu chuẩn IEC) |
| Loại cắt (Định hướng) | AT, BT, CT, ET, DT, GT, NT, FC, SC, CNTT, AC, BC, ST, TS, MT, NT RT, LC, v.v. |
| Dung sai góc (±) | Góc Theta: ± 5 ″, ± 10 ″, ± 15 ″, ± 30 ″, ± 1 ′, ± 2 ′, v.v. |
| Phi Góc: ± 5 ′, ± 10 ′, ± 15 ′, ± 30 ′, v.v. | |
| Kích thước cho trống tròn | Từ 3.0mm đến 50.80mm (với mặt phẳng) / 2 ”, 3”, 4 ”, 5”, 6 ”và 8 '' (wafer) |
| Kích thước cho trống vuông | Kích thước 1,6 × 1,6mm ～ 41 × 48 mm hoặc thậm chí lớn hơn |
| Kích thước cho SMD trống | 1,2x2,4mm trên theo tùy chọn của khách hàng |
| Dung sai kích thước (±) | ± 0,01 mm, ± 0,005 mm, ± 0,0005 mm, |
| Tần số / Độ dày | 1 MHz lên đến 54Mhz cho AT-Cut cơ bản;Lên đến 70Mhz bằng cách khắc |
| Phẳng | Theo yêu cầu (phẳng vuông góc với trục X trong vòng ± 10 độ) |
| Hoàn thiện bề mặt | # 1000 (9u);# 2000 (7u);# 3000 (5u);# 4000 (3u) (SiC);Đánh bóng (Xeri Oxit) & khắc Std |
| Overtone | Cơ bản, Vượt qua thứ ba (thứ 3), Vượt qua thứ năm (thứ 5) |
| Đường viền (° dioptric) | Plano-Convex: 0,5 ° dioptric ～ 10 ° dioptric ；Bi-Convex: 10 ° dioptric ～ 15 ° dioptric |
Câu hỏi thường gặp:
- Q: Sản phẩm bạn chủ yếu làm việc là gì?
MỘT: Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.
- Q: Bạn có thể chấp nhận tùy biến sản phẩm?
MỘT: Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
- Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?
MỘT: Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.
- Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?

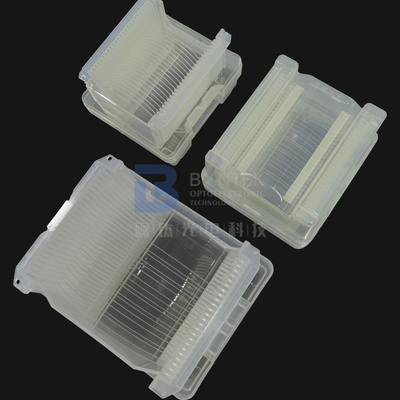

MỘT: Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn xem sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.
- Q: Chúng tôi có thể đến thăm nhà máy của bạn?
MỘT: Chắc chắn.Việc kiểm tra nhà máy rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài.Thảo luận trực tiếp là điều chúng tôi chủ yếu tin tưởng.Trong những năm qua, các tên tuổi lớn trên thế giới đã chứng kiến sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng đã có kinh nghiệm về hội nghị truyền hình với những người mua toàn cầu.
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
Ở
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
