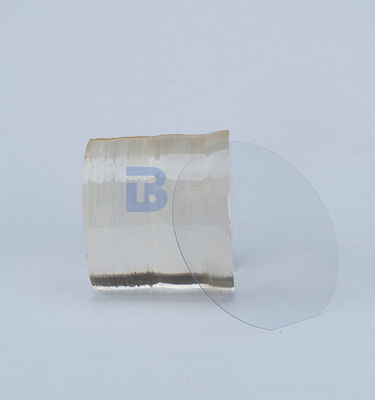

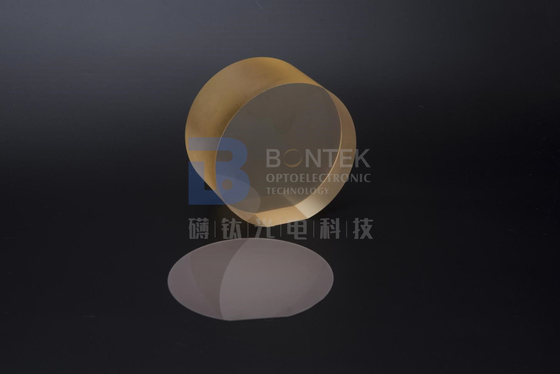

Lớp quang học cưa làm wafer 4 '' 6 '' 8 '' Lithium Niobate LiNbO3

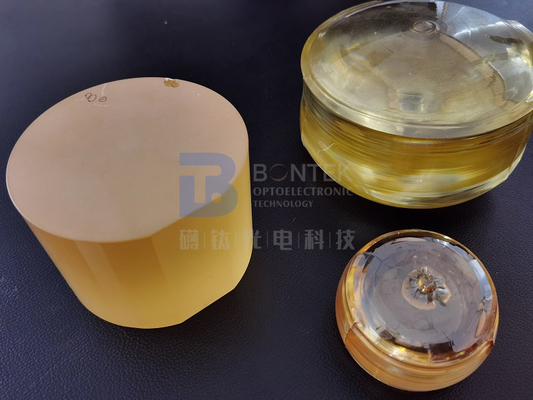

Lithium Niobate có đặc tính quang học phi tuyến tốt và có thể được sử dụng làm vật liệu dẫn sóng quang học, hoặc để sản xuất bộ lọc SAW tần số trung bình và thấp, đầu dò siêu âm chịu nhiệt độ cao công suất cao, v.v. Hiện nay, pha tạp lithium niobate được sử dụng rộng rãi, chẳng hạn như Mg: LN, Nd: Mg: LN, Fe: LN.

Lithium Tantalate có hiệu ứng áp điện, sắt điện, quang điện và quang điện tốt.Nó được sử dụng rộng rãi trong bộ cộng hưởng, bộ lọc, bộ chuyển đổi, cũng như các thiết bị sóng âm bề mặt tần số cao

Đặc điểm vật liệu

Vật tư 3 "4" 6 "8" LN wafer Saw / Cấp quang 3 "4" 6 "LT wafer Saw / Lớp quang học
Sự định hướng X / Z / Y41 ° / Y64 ° / Y128 ° / YZ / YX hoặc tùy chỉnh X112 ° / Y28 ° / Y36 ° / Y42 ° / YZ hoặc Tùy chỉnh
Curie Temp 1142 ° C ± 3 ° C 605 ° C ± 3 ° C
Doped với Zn, MgO pha tạp đơn hoặc kép có sẵn Fe
Tên miền đơn Đã hoàn thành phân cực / Giảm bớt



Năng lực xử lý

Hoàn thiện bề mặt Đánh bóng một mặt hoặc hai mặt (DSL / SSP / DSP có sẵn)
Độ dày 0,18 / 0,25 / 0,35 / 0,50 / 1,00 + mm 0,25 / 0,35 / 0,50 / 1,00 + mm
TTV <1 ~ 5µm
CÂY CUNG ± (25µm ~ 40um)
Làm cong <= 35µm
LTV (5mmx5mm) <1,5 um
PLTV (<0,5um) ≥98% (5mm * 5mm) với cạnh 2mm không bao gồm
Bờ rìa Compl't with SEMI M1.2@with GC800 # .regular at C đã nhập
Căn hộ định hướng có sẵn, theo yêu cầu
Đánh bóng mặt Ra Độ nhám Ra <= 5A
Tiêu chí mặt sau Độ nhám Ra: 0,5-1,0µm GC # 1000
Làm tròn cạnh Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276
Vết nứt, vết cưa, vết bẩn Không có
