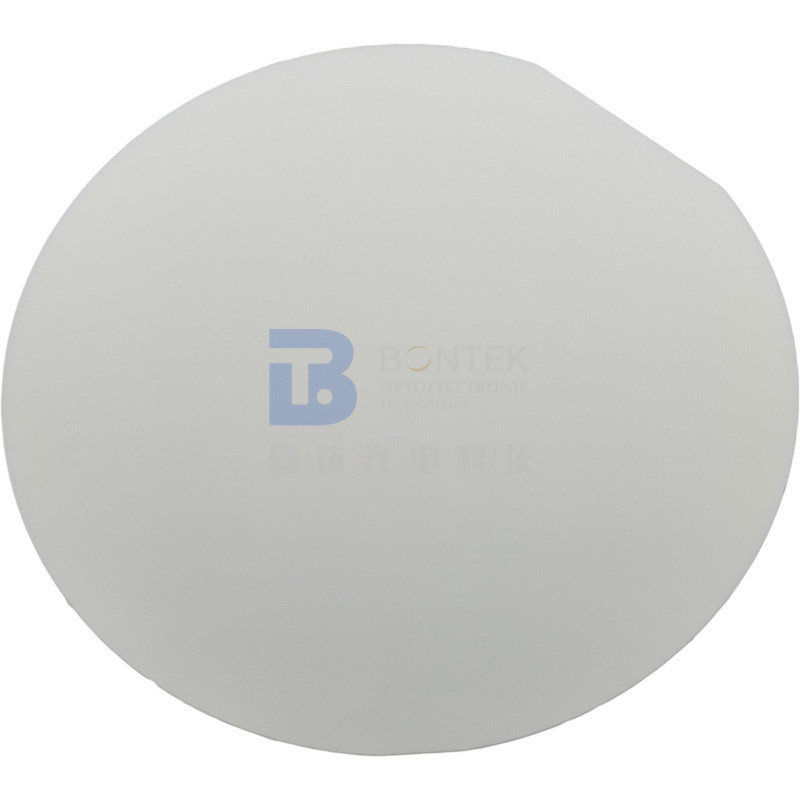

Φ100mm 0,5mm Đơn pha lê thạch anh Wafer X-cut Y-cut cho cảm biến áp suất
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Số mô hình: | Thạch anh tinh thể đơn |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 chiếc |
|---|---|
| Giá bán: | Negotiable |

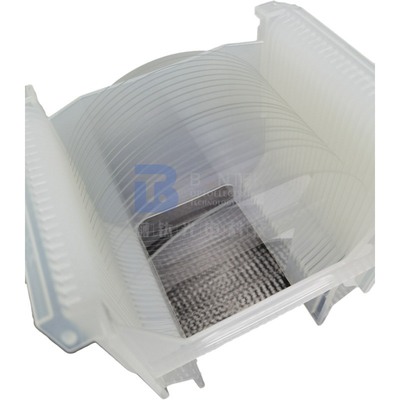

| chi tiết đóng gói: | Khay / Hũ, đựng trong thùng carton bằng xốp PE. |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 100000 CÁI / THÁNG |
|
Thông tin chi tiết |
|||
| Vật tư: | Thạch anh tinh thể đơn | Kích cỡ: | Dia 3 '', 4 '' hoặc Squard |
|---|---|---|---|
| Sự định hướng: | X-cut, Y-cut | độ dày: | 0,525mm |
| Bề mặt: | Vòng hai bên | Sử dụng: | Cảm biến áp suất |
| Ra: | 0,2um ~ 0,7um | Hạt giống: | Với hạt giống |
| Điểm nổi bật: | Bánh wafer thạch anh đơn tinh thể 0,5mm,wafer tinh thể đơn cắt chữ Y |
||
Mô tả sản phẩm
Φ100mm Tinh thể thạch anh Wafer đơn dày 0,5mm Cắt Y-cut cho cảm biến áp suất
Thạch anhlà mộtdạng tinh thể của silicon dioxide(SiO2).Nó là một vật liệu cứng, giòn, trong suốt với tỷ trọng 2649 kg / m3 và nhiệt độ nóng chảy là 1750 ° C. Thạch anh không hòa tan trong axit thông thường, nhưng hòa tan trong axit flohydric và trong kiềm nóng.Khi thạch anh được nung nóng đến 573 ° C, dạng tinh thể của nó sẽ thay đổi.Dạng ổn định trên nhiệt độ chuyển tiếp này được gọi là thạch anh cao hoặcbeta-thạch anh, trong khi dạng ổn định dưới 573 ° C được gọi là thạch anh thấp hoặcthạch anh alpha.Đối với các ứng dụng máy cộng hưởng, chỉ thạch anh alpha được quan tâm và trừ khi có quy định khác, thuật ngữ thạch anh trong phần tiếp theo luôn đề cập đến thạch anh alpha.Thạch anh là một nguyên liệu tự nhiên dồi dào, nhưng cần phải lao động đáng kể để tách chất lượng tốt khỏi thạch anh tự nhiên kém chất lượng.Mặc dù silic (chủ yếu ở dạng điôxít, và nói chung là các tinh thể thạch anh nhỏ) chiếm khoảng 1/3 vỏ trái đất, thạch anh tự nhiên có kích thước và chất lượng phù hợp để sử dụng trong các thiết bị sử dụng đặc tính áp điện của nó, chủ yếu được tìm thấy ở Brazil.
| Thuộc tính vật liệu điển hình | |
| Sự tinh khiết |
Lớp quang học: 99,99% |
| Cấu trúc tinh thể và các thông số mạng |
Lục giác a = 4,914 Å c = 5,405 Å |
| Phương pháp tăng trưởng |
Phương pháp thủy nhiệt |
| Độ cứng |
7,0 Mohs |
| Tỉ trọng |
2,684 g / cm3 |
| Điểm nóng chảy |
1750 độ C (điểm chuyển pha: 573,1 ° C) |
| Nhiệt dung riêng |
0,18 cal / g |
| Hằng số nhiệt điện |
1200 mV / ° C @ 300 ° C |
| Dẫn nhiệt |
0,0033 cal / cm / ° C |
| Hệ số giãn nở nhiệt, (CTE) (x10 ^ -6 / K) |
vuông góc với trục Z: 13,71 song song với trục Z: 7.48 |
| Chỉ số khúc xạ |
1.544 |
|
Giá trị Q Vận tốc âm thanh, Hằng số tần số SAW, Khớp nối áp điện BAW, |
1,8 x 10 ^ 6;2,4 x 10 ^ 6, 3,0 x 10 ^ 6 3160 (m / giây) 1661 (kHz / mm) K2 (%) BAW: 0,65 SAW: 0,14 |
| Bao gồm |
IEC cấp II |
|
Đường kính |
25,4mm, 50,8mm, 76,2mm, 100,0mm |
|
Lòng khoan dung |
± 0,2mm |
|
Độ dày |
325um, 500um, 525um, 675um |
|
Lòng khoan dung |
± 25um |
|
Sự định hướng |
X0°,Y0 °, 35,15 ° Y, 42,75 ° Y, 52 ° Y, Z + 2 ° |
|
Lòng khoan dung |
± 7 ', ± 15',± 30 ' |
|
TTV |
≤10um |
|
LTV |
≤2.0um trong diện tích 5 × 5mm |
|
PLTV |
≥95% (loại trừ 3mm từ cạnh) |
|
CÂY CUNG |
-25um ≤Bow≤ + 25um |
|
Làm cong |
<30um |
|
Mặt trên |
Ra <1nm |
|
Mặt sau |
GC # 1000 được gắn, 0,2um≤Ra≤0,7um |
|
Hạt giống |
Có hạt, Không hạt |
Câu hỏi thường gặp:
- Q: Sản phẩm bạn chủ yếu làm việc là gì?
MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.
- Q: Bạn có thể chấp nhận tùy biến sản phẩm?
MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
- Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?
MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.
- Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?
MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn biết sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.
- Q: Chúng tôi có thể đến thăm nhà máy của bạn?
MỘT:Chắc chắn.Việc kiểm tra nhà máy rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài.Thảo luận trực tiếp là điều chúng tôi chủ yếu tin tưởng.Trong những năm qua, các tên tuổi lớn trên thế giới đã chứng kiến sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng đã có kinh nghiệm về hội nghị truyền hình với những người mua toàn cầu.
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
Ở
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
