Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW

Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Lithium Niobate (LiNbO3)

Thanh toán:

Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Sản phẩm: LiNbO3 Wafer Lớp: Quang học, SAW
Kích cỡ: Dia. Dia. 3'', 4'', 6'', 8'' OR Squard 3  Cắt góc: X-cut, Z-cut, Y-cut, 64Y-cut, 128Y-cut
độ dày: 0,5mm, 1mm, 2mm Bề mặt: DSP, SSP, vòng chạy
Doping: MgO, Er, Fe Ra Độ nhám: <1nm
Điểm nổi bật:

LiNbO3 Wafer 4 ''

,

Wafer pha tạp 1nm

,

LiNbO3 Wafer 6 ''

Mô tả sản phẩm

Độ nhám Ra 1nm Tùy chỉnh LiNbO3 Wafer trong 4 '' 6 '' 8 '' pha tạp chất Lớp quang học hoặc là Cấp SAW



Lithium niobatetrong suốt từ 0,25 đến 5,3 μm.Nó có thể được sử dụng trong vùng hồng ngoại nhìn thấy, gần và vùng hồng ngoại trung bình. Như bất kỳ chất sắt điện nào, lithium niobate thể hiện hiệu ứng áp điện, hiệu ứng quang phi tuyến, hiệu ứng quang đàn hồi và hiệu ứng Pockels (hiệu ứng quang điện tuyến tính).Điều làm cho lithium niobate nổi bật là các hệ số đặc trưng cho các hiệu ứng này lớn hơn nhiều lần so với các chất sắt điện tương tự, tạo điều kiện thuận lợi cho việc sử dụng nó cho các ứng dụng khác nhau.



Do nó cao điện quang hệ số, lithium niobate được sử dụng cho bộ điều biến pha và biên độ quang, tế bào Pockels, bộ điều chế chuyển mạch Q bằng laser. Quang học phi tuyến tính các đặc tính của liti niobate cho phép ứng dụng của nó cho các bộ dao động tham số quang học và bộ khuếch đại tham số cho một dải bước sóng rộng. Lithium niobate là sự lựa chọn tốt nhất cho máy phát sóng hài thứ hai trong laser Nd: YAG hoạt động ở 1,064 μm, cũng như laser bán dẫn hoạt động ở 1,3 và 1,55 μm. Cần lưu ý rằng lithium niobate không pha tạp chất thể hiện hiện tượng nhiễu quang cao.Do đó trongứng dụng laser công suất cao, tinh thể pha tạp oxit magie (MgO: LiNbO3) được sử dụng.Chúng có Ngưỡng sát thương bằng tia laser cao hơn.Đồng thời, việc pha tạp không ảnh hưởng đến tính chất quang học của tinh thể.

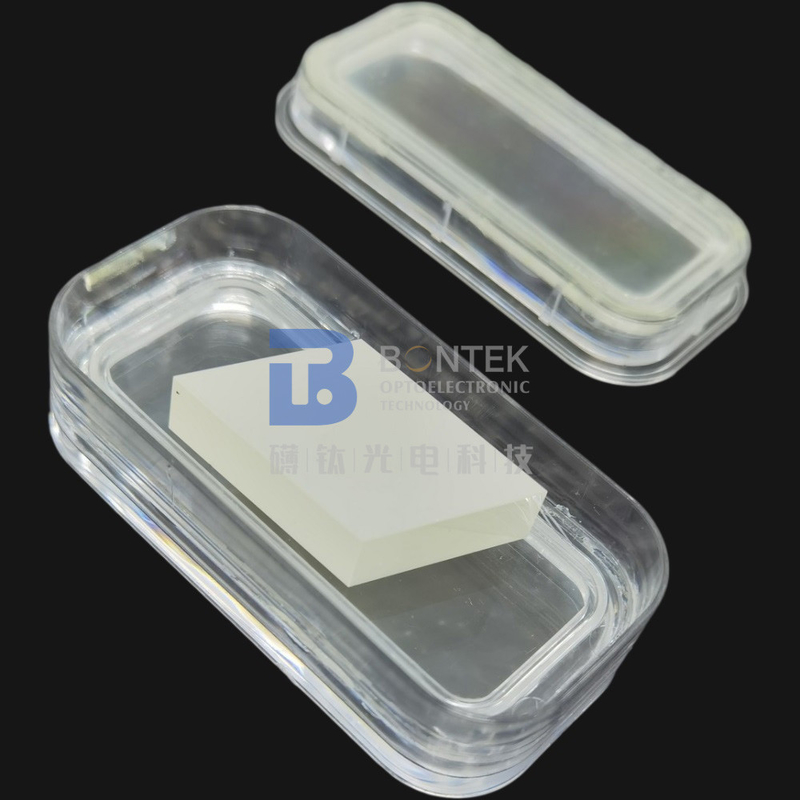

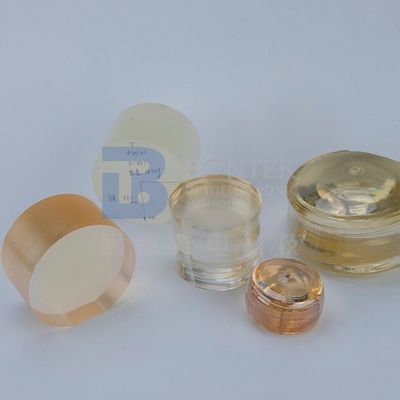

Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW 0Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW 1Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW 2



Vật tư

Tấm wafer LN 3 "4" 6 "8" (Lớp cưa / Quang học)

Sự định hướng

X / Z / Y41°/ Y64°/ Y128°/ YZ / YX hoặc Tùy chỉnh

Curie Temp

1142°C±3°C

Doping

Er, MgO, pha tạp đơn hoặc kép có sẵn

Hoàn thiện bề mặt

đánh bóng một mặt hoặc hai mặt

(Tất cả đều có sẵn DLP / SLP / SSP / DSP)

Độ dày

0,18 / 0,25 / 0,35 / 0,50 / 1,00 + mm

TTV

<1 ~ 5µm

CÂY CUNG

± (25µm ~ 40um)

Làm cong

<= 35µm

LTV (5mmx5mm)

<1,5 um

PLTV (<0,5um)

≥98% (5mm * 5mm) với cạnh 2mm không bao gồm

Bờ rìa

Compl't with SEMI M1.2@with GC800 # .regular at C đã nhập

Căn hộ định hướng

có sẵn, theo yêu cầu

Đánh bóng mặt Ra

Độ nhám Ra <= 5A

Tiêu chí mặt sau

Độ nhám Ra: 0,5-1,0µm GC # 1000

Làm tròn cạnh

Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276

Vết nứt, vết cưa, vết bẩn

Không có



Cấu trúc tinh thể

Tam giác, Nhóm không gian R3c, Nhóm điểm 3m

Độ nóng chảy

1253 ℃

Độ cứng Mohs

5

Tỉ trọng

4,64g / cm3

Mê sảng

Không có

Đồng nhất quang học

~ 5x10-5/ cm

Phạm vi trong suốt

420-5200nm

Hệ số hấp thụ

~ 0,1% / cm @ 1064nm

Chỉ số khúc xạ ở 1064nm

ne= 2,146, no=2.220@1300nm

ne= 2,156, no=2.232@1064nm

ne= 2,203, no=2.286@632.8nm

Hệ số giãn nở nhiệt (ở mức 25℃)

//a,2.0x10-6/ K

//a,2.2x10-6/ K

Hệ số dẫn nhiệt

38 W / m / K ở 25 ℃

Hệ số quang nhiệt

dno/dT=-0.874 x 10-6/ K ở 1,4μm

dne/dT=39.073 x 10-6/ K ở 1,4μm

Phương trình Sellmeier

(λ tính bằng μm)

no2= 4,9048 + 0,11768 / (λ2-0.04750) -0.027169λ2

ne2= 4,5820 + 0,099169 / (λ2-0.04443) -0.02195λ2



Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW 3



Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW 4



Câu hỏi thường gặp:



  1. Q: Sản phẩm bạn chủ yếu làm việc là gì?

MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.



  1. Q: Bạn có thể chấp nhận tùy biến sản phẩm?

MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.



  1. Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?

MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.



  1. Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?

MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn biết sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.



  1. Q: Chúng tôi có thể đến thăm nhà máy của bạn?

MỘT:Chắc chắn.Việc kiểm tra nhà máy rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài.Thảo luận trực tiếp là điều chúng tôi chủ yếu tin tưởng.Trong những năm qua, các tên tuổi lớn trên thế giới đã chứng kiến ​​sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng đã có kinh nghiệm về hội nghị truyền hình với những người mua toàn cầu.





Kiểm tra sự chấp nhận

Độ nhám Ra 1nm LiNbO3 Wafer có pha tạp chất 4 '' 6 '' 8 '' Cấp quang học hoặc cấp SAW 5



  • Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.



  • Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.

Ở

  • Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.



  • Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
