Dia 6 '' 8 '' LiNbO3 Wafer 128 độ Y Z-Cut cho các thiết bị sóng âm bề mặt
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | Lithium Niobate (LiNbO3) |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 chiếc |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | LiNbO3 Wafer | Sự tinh khiết: | SAW, quang học |
|---|---|---|---|
| đường kính: | 6 inch, 8 inch | Sự định hướng: | Cắt Z, cắt 128Y, cắt 64Y |
| Dày: | 350um, 500um, 1000um | Bề mặt hoàn thiện: | DSP, SSP |
| Ra: | <1nm | Sử dụng: | Bộ lọc SAW, đầu dò siêu âm |
| Điểm nổi bật: | 8 '' LiNbO3 Wafer,Lithium Niobate quang wafer,6 '' LiNbO3 Wafer |
||
Mô tả sản phẩm
Tấm lót LiNbO3 Dia lớn 6 '' 8 '' 128 ° Y Cắt chữ Z cho các thiết bị sóng âm bề mặt

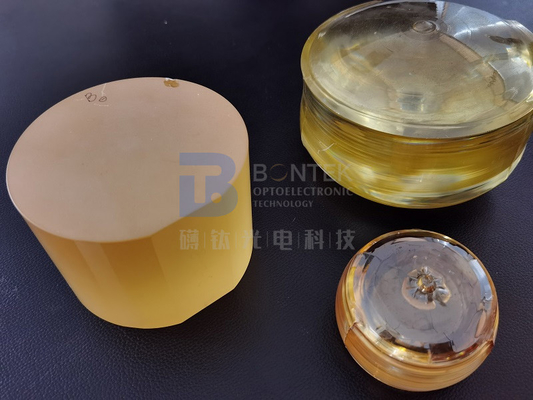

Đơn tinh thể Lithium niobate (LiNbO3) là một tinh thể sắt điện có hệ số ghép nối cơ điện cao và suy hao lan truyền thấp, có thể được sử dụng để chế tạo các thiết bị SAW với băng thông lên đến 50%.Các tính chất sóng âm bề mặt của vật liệu đơn tinh thể liti niobate có liên quan chặt chẽ đến định hướng và hướng lan truyền của chúng.Theo các góc cắt và hướng lan truyền khác nhau, vận tốc lan truyền của cưa là 3400 ~ 4000m / s, hệ số ghép cơ điện là 0% ~ 5.6% và hệ số nhiệt độ là -1.1 ~ -95.6 (10 ^ -6 / ℃).
Các định hướng SAW được sử dụng nhiều nhất là YZ-cut và 128 ° Y-cut, phù hợp nhất để xử lý tín hiệu truyền và nhận truyền hình.Hình cắt 128 ° Y với sự lan truyền X được cho là có mức tín hiệu giả thấp nhất. BonTek giới thiệu8 inchLN wafers cho128 ° Y-cutvàZ-cut,6 inchLN wafers chotất cả các góc cắt!Chúng tôi cũng có công nghệ khử LN và pha tạp LN, chẳng hạn như MgO: LN, Nd: Mg: LN, Fe: LN.
|
Vật tư |

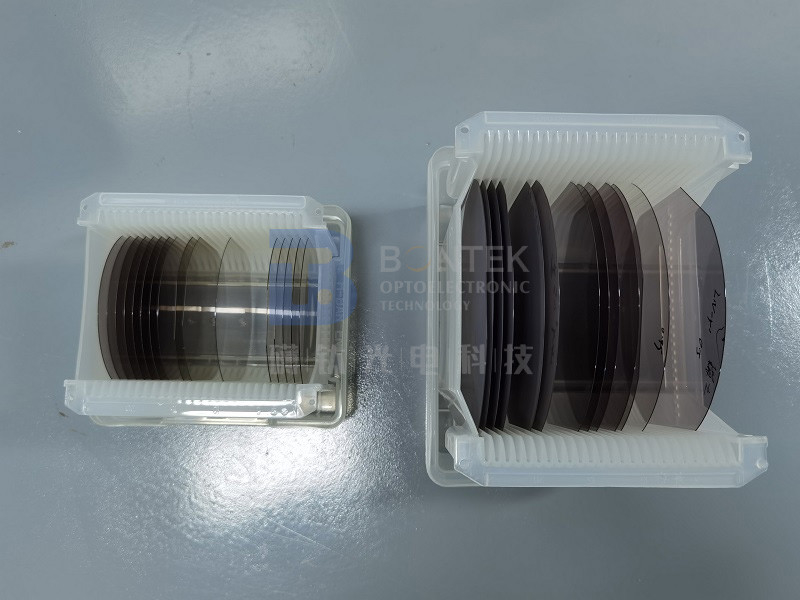

Tấm lót LiNbO3 6 '' & 8 " |
|
Sự định hướng |
Z-cut, Y128 ° -cắt cho 8 '' X, Y, Z, 36Y, 64Y, 128Y cho 6 '' |
|
Hoàn thiện bề mặt |
Đánh bóng một mặt hoặc hai mặt (Tất cả đều có sẵn DLP / SLP / SSP / DSP) |
|
Độ dày |
0,35mm, 0,50mm, 1,00mm |
|
TTV |
<5µm |
|
CÂY CUNG |
± 40um |
|
Làm cong |
<80µm |
|
Căn hộ định hướng |
47,5mm hoặc 57,5mm cho 6 '' Notch bán tiêu chuẩn cho 6 '' và 8 '' |
|
Đánh bóng mặt Ra |
Độ nhám Ra <10A |
|
Tiêu chí mặt sau |
Độ nhám Ra: 0,5-1,0µm GC # 1000 |
|
Làm tròn cạnh |
Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276 |
|
Cấu trúc tinh thể |
Tam giác, Nhóm không gian R3c, Nhóm điểm 3m |
|
Độ nóng chảy |
1253 ℃ |
|
Độ cứng Mohs |
5 |
|
Mật độ (g / cm3) |
4,64 |
|
Mê sảng |
Không có |
|
Đồng nhất quang học |
~ 5x10-5/ cm |
|
Phạm vi trong suốt |
420-5200nm |
|
Hệ số hấp thụ |
~ 0,1% / cm @ 1064nm |
|
Chỉ số khúc xạ @ 1064nm |
ne= 2,146, no=2.220@1300nm ne= 2,156, no=2.232@1064nm ne= 2,203, no=2.286@632.8nm |
|
Hệ số giãn nở nhiệt (ở mức 25℃) |
//a,2.0x10-6/ K //a,2.2x10-6/ K |
|
Hệ số dẫn nhiệt |
38 W / m / K ở 25 ℃ |
|
Hệ số quang nhiệt |
dno/dT=-0.874 x 10-6/ K ở 1,4μm dne/dT=39.073 x 10-6/ K ở 1,4μm |
|
Phương trình Sellmeier (λ tính bằng μm) |
no2= 4,9048 + 0,11768 / (λ2-0.04750) -0.027169λ2 ne2= 4,5820 + 0,099169 / (λ2-0.04443) -0.02195λ2 |
Câu hỏi thường gặp:
- Q: Sản phẩm bạn chủ yếu làm việc là gì?
MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.
- Q: Bạn có thể chấp nhận tùy biến sản phẩm?
MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
- Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?
MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.
- Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?
MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn xem sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.
- Q: Chúng tôi có thể đến thăm nhà máy của bạn?
MỘT:Chắc chắn.Việc kiểm tra nhà máy rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài.Thảo luận trực tiếp là điều chúng tôi chủ yếu tin tưởng.Trong những năm qua, các tên tuổi lớn trên thế giới đã chứng kiến sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng đã có kinh nghiệm về hội nghị truyền hình với những người mua toàn cầu.
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
Ở
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
