1nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy

1nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Lithium Niobate (LiNbO3)

Thanh toán:

Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Vật tư: LiNbO3 Wafer Lớp: Quang học, cấp SAW
Kích cỡ: Dia. 3 '', 4 '', 6 '', 8 '' HOẶC 10 × 10mm, 20 × 20mm Cắt góc: Cắt X, cắt Z, cắt Y, cắt 36Y, cắt 128Y
độ dày: 1mm, 2mm Bề mặt hoàn thiện: DSP, SSP, vòng chạy
Doping: MgO, Er, Fe, Er: MgO Sự thô ráp: Ra <1nm
Điểm nổi bật:

1nm LiNbO3 Wafer

,

Lithium Niobate 8 inch Wafer

,

Ra Roughness LiNbO3 Wafer

Mô tả sản phẩm

Ra Độ nhám 1nm LiNbO3 Wafer được sử dụng trong các khu vực có thể nhìn thấy, hồng ngoại gần và trung hồng ngoại



Lithium niobate trong suốt từ 0,25 đến 5,3 μm.Nó có thể được sử dụng ở các vùng hồng ngoại nhìn thấy, cận hồng ngoại và hồng ngoại trung bình.Giống như bất kỳ chất sắt điện nào, lithium niobate có hiệu ứng áp điện, hiệu ứng quang phi tuyến, hiệu ứng quang đàn hồi và hiệu ứng Pockels (hiệu ứng quang điện tuyến tính).Điều làm cho lithium niobate nổi bật là các hệ số đặc trưng cho các hiệu ứng này lớn hơn nhiều lần so với các chất sắt điện tương tự, điều này có lợi cho việc ứng dụng của nó trong nhiều ứng dụng khác nhau.



Do hệ số quang điện cao của nó, lithium niobate được sử dụng trong bộ điều biến pha và biên độ quang, pin Pockels và bộ điều chế công tắc Q-laser.Các đặc tính quang học phi tuyến của liti niobate làm cho nó phù hợp với các bộ dao động tham số quang và bộ khuếch đại tham số có dải bước sóng rộng.Lithium niobate là lựa chọn tốt nhất cho máy phát sóng hài thứ hai trong laser Nd: YAG 1,064 μm và laser bán dẫn 1,3, 1,55 μm.Đáng chú ý là lithium niobate chưa pha loãng có chiết suất ánh sáng rất cao.Do đó, các tinh thể pha tạp oxit magie (MgO: LiNbO3) được sử dụng trong các ứng dụng laser công suất cao.Chúng có ngưỡng sát thương laser cao hơn.Đồng thời, việc pha tạp không ảnh hưởng đến tính chất quang học của pha lê.

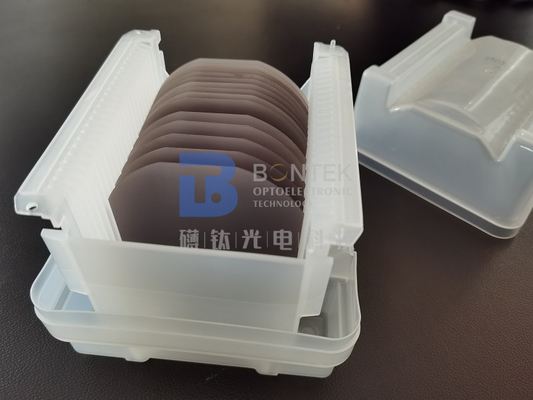

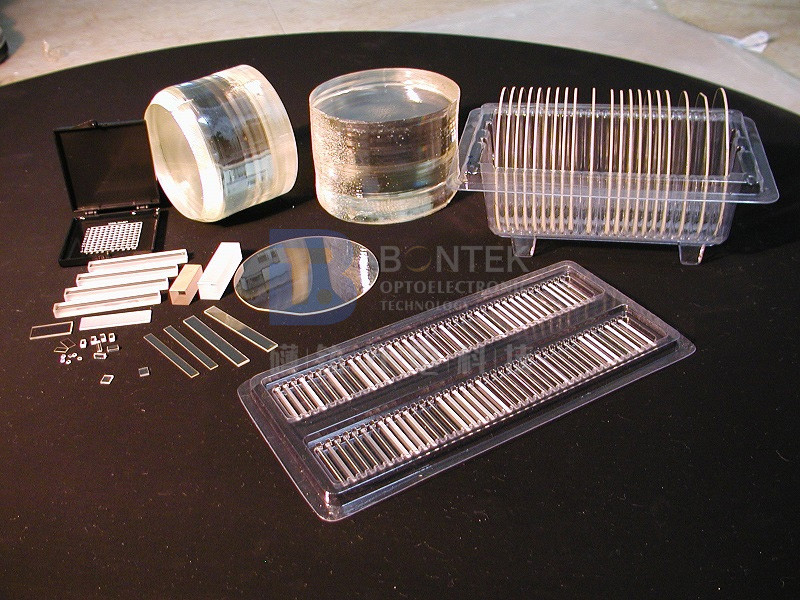

1nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy 01nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy 11nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy 2



Vật tư

Tấm wafer LN 3 "4" 6 "8" (Lớp cưa / Quang học)

Sự định hướng

X / Z / Y41°/ Y64°/ Y128°/ YZ / YX hoặc Tùy chỉnh

Curie Temp

1142°C±3°C

Doping

Er, MgO, pha tạp đơn hoặc kép có sẵn

Hoàn thiện bề mặt

đánh bóng một mặt hoặc hai mặt

(Tất cả đều có sẵn DLP / SLP / SSP / DSP)

Độ dày

0,18 / 0,25 / 0,35 / 0,50 / 1,00 + mm

TTV

<1 ~ 5µm

CÂY CUNG

± (25µm ~ 40um)

Làm cong

<= 35µm

LTV (5mmx5mm)

<1,5 um

PLTV (<0,5um)

≥98% (5mm * 5mm) với cạnh 2mm không bao gồm

Bờ rìa

Compl't with SEMI M1.2@with GC800 # .regular at C đã nhập

Căn hộ định hướng

có sẵn, theo yêu cầu

Đánh bóng mặt Ra

Độ nhám Ra <= 5A

Tiêu chí mặt sau

Độ nhám Ra: 0,5-1,0µm GC # 1000

Làm tròn cạnh

Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276

Vết nứt, vết cưa, vết bẩn

Không có



Công thức hợp chất

LiNbO3

Trọng lượng phân tử

147,85

Độ nóng chảy

1250 ° C

Tỉ trọng

4,64 g / cm3

Độ hòa tan trong H2O

Không hòa tan

Chỉ số khúc xạ

no 2,30, ne 2,21 (589,2 nm, 25 ° C)

Pha tinh thể / Cấu trúc

Tam giác

Dẫn nhiệt

5,6 W / m · K



1nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy 3



1nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy 4



Câu hỏi thường gặp:



  1. Q: Sản phẩm bạn chủ yếu làm việc là gì?

MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.



  1. Q: Bạn có thể chấp nhận tùy biến sản phẩm?

MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.



  1. Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?

MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.



  1. Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?

MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn xem sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.



  1. Q: Chúng tôi có thể đến thăm nhà máy của bạn?

MỘT:Chắc chắn.Việc kiểm tra nhà máy rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài.Thảo luận trực tiếp là điều chúng tôi chủ yếu tin tưởng.Trong những năm qua, các tên tuổi lớn trên thế giới đã chứng kiến ​​sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng đã có kinh nghiệm về hội nghị truyền hình với những người mua toàn cầu.





Kiểm tra sự chấp nhận

1nm LiNbO3 Wafer được sử dụng trong các khu vực hồng ngoại gần và trung hồng ngoại có thể nhìn thấy 5



  • Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.



  • Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.

Ở

  • Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.



  • Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
