Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut

Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Lithium Niobate (LiNbO3)

Thanh toán:

Số lượng đặt hàng tối thiểu: 5 chiếc
Giá bán: Negotiable
chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Sản phẩm: Vòng áp điện LiNbO3 Lớp: Cấp quang học / SAW
Sự định hướng: X, Z, 36Y, v.v. Đường kính ngoài: 5mm ~ 150mm
Đường kính trong: 2mm ~ 100mm độ dày: 0,35 / 0,50 / 1,00 / 2,00 mm
Bề mặt: Đánh bóng hai mặt, lòng hai mặt Ra Độ nhám: Ra <1nm
Điểm nổi bật:

Wafer áp điện Z-cut

,

Kích thước tùy chỉnh Lithium Niobate Wafer

,

Wafer áp điện 36Y-cut

Mô tả sản phẩm

Vòng Wafer áp điện Lithium Niobate kích thước tùy chỉnhĐịnh hướng Z-cut 36Y-cut



Tinh thể liti niobate có ưu điểm là hệ số quang điện cao, cửa sổ quang học rộng trong suốt và chất lượng quang học cao.Tinh thể liti niobate là vật liệu ưa thích để điều chế quang học và điều chế Q trong các dải hồng ngoại và cận hồng ngoại.Đối với bộ điều biến điện quang, tinh thể thể hiện lưỡng chiết dư bằng không z-Cut và lưỡng chiết dư khác không X-Cut dọc theo hướng truyền ánh sáng, với hệ số quang điện hiệu dụng lớn nhất.Đối với công tắc Q, tinh thể thường có dạng cắt z, với lưỡng chiết suất dư bằng không và điện trường ngang tác động theo hướng truyền ánh sáng.Vòng áp điện trong LN có nhược điểm là tốc độ lặp lại cao, nhưng nhược điểm này có thể được khắc phục ở một mức độ nào đó bằng một thiết kế giảm áp áp điện thích hợp.



BonTek có thể tùy chỉnh vòng áp điện LiNbO3 hoặc Quartz Crystal cho bạn.Chúng tôi đã chế tạo hàng chục nghìn chiếc vòng piezo này cho một số công ty trên khắp thế giới trong 20 năm qua.

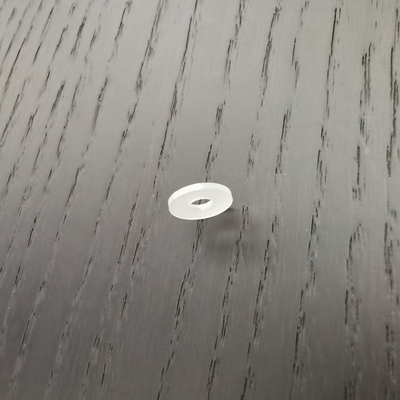

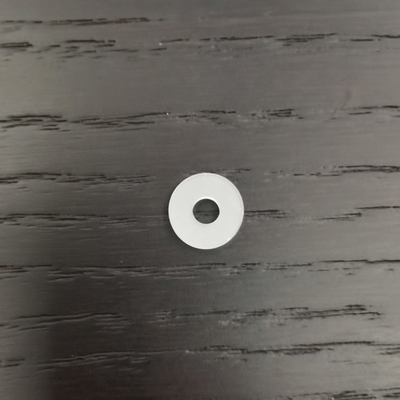

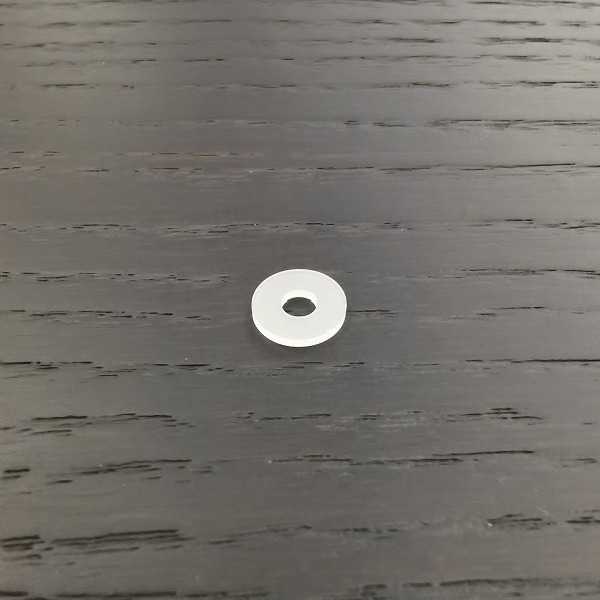

Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut 0Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut 1Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut 2



Vật tư

Tấm wafer LiNbO3, Vòng Piezo

Sự định hướng

X / Z / Y41°/ Y64°/ Y128°/ YZ / YX hoặc Tùy chỉnh

Đường kính ngoài

5mm ~ 150mm

Đường kính bên trong

2mm ~ 100mm

Hoàn thiện bề mặt

Đánh bóng một mặt hoặc hai mặt

(Tất cả đều có sẵn DLP / SLP / SSP / DSP)

Độ dày

0,35 / 0,50 / 1,00 / 3,00 + mm

TTV

<1 ~ 5µm

CÂY CUNG

±(25µm ~ 40um)

Làm cong

<= 35µm
Làm sạch



Phòng sạch Class 1000

PLTV (<0,5um)

<1,5 um

≥98% (5mm * 5mm) với cạnh 2mm không bao gồm

Bờ rìa

Compl't with SEMI M1.2@with GC800 # .regular at C đã nhập

Căn hộ

có sẵn, theo yêu cầu

Đánh bóng mặt Ra

Độ nhám Ra <= 5A

Tiêu chí mặt sau

Độ nhám Ra: 0,5-1,0µm GC # 1000

Làm tròn cạnh

Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276

Vết nứt, vết cưa, vết bẩn

Không có



Quá trình lây truyền

0,32 - 5,2um (độ dày 6mm)

Chỉ số khúc xạ

không = 2,237, ne = 2,158 @ 633nm

Mất phản xạ

14,6% @ 633nm

Độ nóng chảy (℃)

1250

Tỉ trọng

4,64g / cm3

Độ cứng Mohs

5

Mô-đun của Young

170 GPa

Hệ số phi tuyến

d33 = 34,45, d31 = d15 = 5,95, d22 = 13,07 (pmv-1)

Mô đun cắt

68 PGa

Mô-đun số lượng lớn

112 GPa

Sự giãn nở nhiệt

a11 = 15,4 × 10 ^ -6 / K, a33 = 7,5 × 10 ^ -6 / K



Vật tư Các tấm thạch anh tinh thể đơn (Piezo / lớp quang học)
Giá trị Q tổng hợp Tối thiểu 1,8 × 10 ^ 6, 2,4 × 10 ^ 6, 3,0 × 10 ^ 6 (tiêu chuẩn IEC)
Mật độ kênh Etch (ECD) 2/ cm2,10/ cm2,30/ cm2,100/ cm2,300/ cm2； Swept Quartz (tiêu chuẩn IEC)
Mật độ bao gồm Lớp Ia, Ib, I, II, III (tiêu chuẩn IEC)
Góc cắt X / Y / Z / AT32 ° / 33 ° / 35 ° / 36 ° / BT / ST42,75 °, v.v.
Đường kính ngoài 3mm ~ 200mm
Đường kính bên trong 1mm ~ 100mm
Độ dày 0,1mm ~ 10mm
Định hướng phẳng Theo yêu cầu hoặc được đánh dấu bằng Bút chì
Bề mặt hoàn thiện Hai mặt tráng men, Hai mặt đánh bóng
Đánh bóng mặt Ra <0,5nm hoặc cụ thể theo yêu cầu
Tiêu chí mặt sau Chung là 0,2-0,5µm hoặc tùy chỉnh



Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut 3





Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut 4



Câu hỏi thường gặp:



  1. Q: Sản phẩm bạn chủ yếu làm việc là gì?

MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.



  1. Q: Bạn có thể chấp nhận tùy biến sản phẩm?

MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.



  1. Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?

MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.



  1. Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?

MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn biết sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.



  1. Q: Chúng tôi có thể đến thăm nhà máy của bạn?

MỘT:Chắc chắn.Việc kiểm tra nhà máy rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài.Thảo luận trực tiếp là điều chúng tôi chủ yếu tin tưởng.Trong những năm qua, các tên tuổi lớn trên thế giới đã chứng kiến ​​sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng đã có kinh nghiệm về hội nghị truyền hình với những người mua toàn cầu.





Kiểm tra sự chấp nhận

Kích thước tùy chỉnh Lithium Niobate áp điện Wafer định hướng Z-Cut 36Y-Cut 5



  • Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.



  • Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.

Ở

  • Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.



  • Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
