Cắt góc Lithium Niobate Wafer cho các thiết bị SAW và ống dẫn sóng quang học
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | Lithium Niobate (LiNbO3) |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |

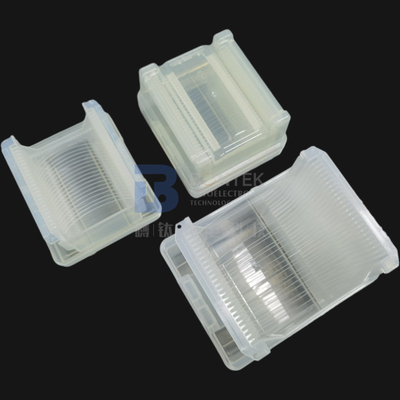

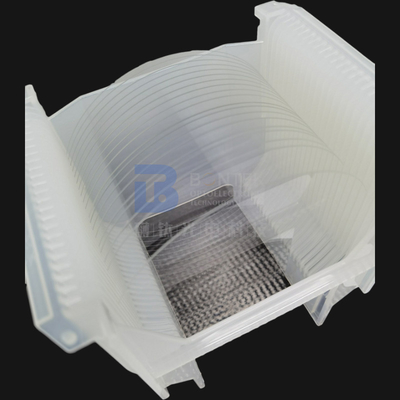

| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 20000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Vật tư: | Lithium Niobate Wafer | Sự tinh khiết: | SAW và lớp quang học |
|---|---|---|---|
| Dia. Dia. / Size / Kích cỡ: | 3 inch, 4 inch, 6 inch, 8 inch, v.v. | Định hướng cắt: | Cắt X, Cắt Z, Cắt Y, Cắt 128Y, v.v. |
| Dày: | 0,35mm, 0,5mm, 1mm, v.v. | Bề mặt: | Đánh bóng, Lấp lánh, Etch |
| Ra Độ nhám: | Ra <1nm, Ra <0,5nm | Sử dụng trong ngành: | Thiết bị SAW, Ống dẫn sóng quang học |
| Làm nổi bật: | Cắt góc Lithium Niobate Wafer,LiNbO3 xẻ rãnh,Thiết bị Lithium Niobate Wafer SAW |
||
Mô tả sản phẩm
Góc cắt định hướng khác nhau tấm lót ithium Niobate cho Thiết bị SAW và Ống dẫn sóng quang học
Tinh thể Lithium Niobate (LiNbO3, LN) là một loại vật liệu tinh thể nhân tạo với các đặc tính điện quang, phi tuyến và áp điện tuyệt vời.Tinh thể liti niobate là vật liệu quan trọng cho ống dẫn sóng quang học, điện thoại di động, cảm biến áp điện, bộ điều biến ánh sáng và nhiều ứng dụng quang học tuyến tính và phi tuyến tính khác.Do có hệ số điện quang cao, lithium niobate được sử dụng cho bộ điều biến pha và biên độ quang, tế bào Pockels, bộ điều chế chuyển mạch Q bằng laser.
BonTek có công nghệ khử và pha tạp LN, chẳng hạn như MgO: LN, Nd: Mg: LN, Fe: LN trong 3 inch, 4 inch, 6 inch và 8 inch cho một số định hướng.
|
Sản phẩm |
3 "4" 6 "8" LN wafer Saw / Cấp quang |
|
Cắt góc |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX hoặc Tùy chỉnh |
|
Curie Temp |
1142°C±3°C |
|
Doped với |
Zn, MgO pha tạp đơn hoặc kép có sẵn |
|
Hoàn thiện bề mặt |
đánh bóng một mặt hoặc hai mặt (Tất cả đều có sẵn DLP / SLP / SSP / DSP) |
|
Độ dày |
0,18 / 0,25 / 0,35 / 0,50 / 1,00 + mm |
|
TTV |
<1 ~ 5µm |
|
CÂY CUNG |
± (25µm ~ 40um) |
|
Làm cong |
<= 35µm |
|
LTV (5mmx5mm) |
<1,5 um |
|
PLTV (<0,5um) |
≥98% (5mm * 5mm) với cạnh 2mm không bao gồm |
|
Bờ rìa |
Compl't with SEMI M1.2@with GC800 # .regular at C đã nhập |
|
Căn hộ định hướng |
có sẵn, theo yêu cầu |
|
Đánh bóng mặt Ra |
Độ nhám Ra <= 5A |
|
Tiêu chí mặt sau |
Độ nhám Ra: 0,5-1,0µm GC # 1000 |
|
Làm tròn cạnh |
Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276 |
|
Vết nứt, vết cưa, vết bẩn |
Không có |
|
Sự miêu tả |
Lan truyền |
Thiết kế |
Vận tốc sóng bề mặt (m / s) |
Hệ số khớp nối k² (%) |
Hệ số nhiệt độ thời gian trễ nhóm (ppm / Â ° C) |
Suy hao lan truyền SAW (dB / cm) |
|
127,86Â ° Y - Cắt |
X - Trục |
CÁI CƯA |
3980 |
5.5 |
75 |
- |
|
64 ° Y - Cắt |
X - Trục |
TÔI ĐÃ NHÌN THẤY |
4742 |
11.3 |
70 |
- |
|
41 ° Y - Cắt |
X - Trục |
TÔI ĐÃ NHÌN THẤY |
4792 |
17,2 |
50 |
- |
|
Y - Cắt |
Trục Z |
CÁI CƯA |
3488 |
4,9 |
94 |
0,31 (1 GHz) |
Câu hỏi thường gặp:
- Q: Sản phẩm bạn chủ yếu làm việc là gì?
MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.
- Q: Bạn có thể chấp nhận tùy biến sản phẩm?
MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
- Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?
MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.
- Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?
MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn xem sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
Ở
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
