Áp điện Langasite Wafers LGS Crystal cho bộ lọc Bộ cộng hưởng và bộ tạo dao động
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | Langasite Wafers |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |

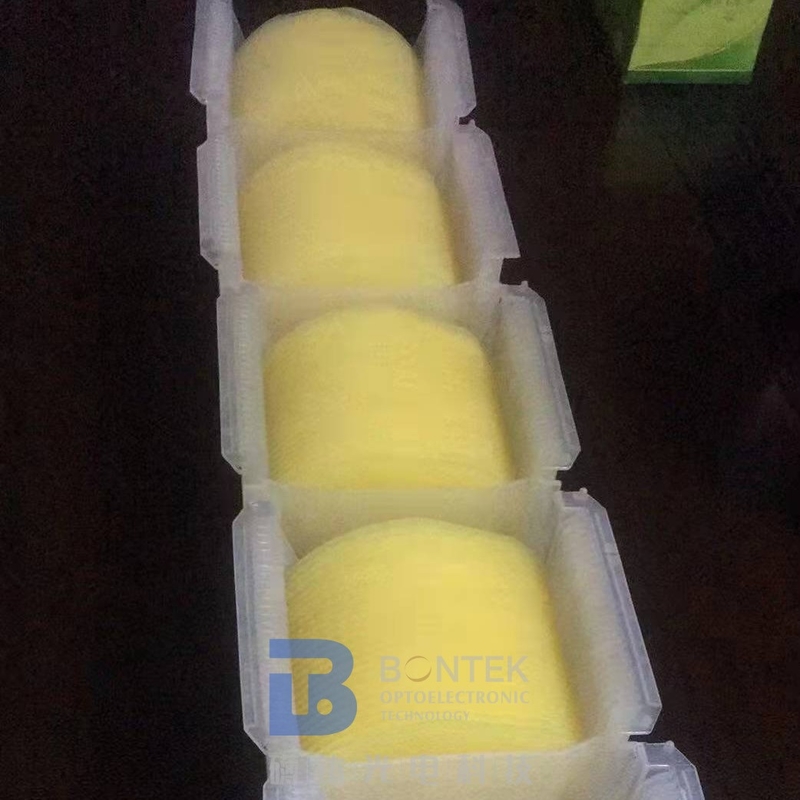

| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 5000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Vật tư: | Langasite Wafers | Yếu tố khớp nối cơ điện: | 15,8 |
|---|---|---|---|
| Khoảng cách tần số Δf,%: | 0,90 | Cắt 1: | 138,5 ° |
| Cắt 2: | 26,7 ° | Dia. Dia. / Size / Kích cỡ: | 100mm ± 0,25mm |
| độ dày: | 0,5mm ± 0,03mm | TFC, × 10-6 / â: | 1,6 |
| Làm nổi bật: | Bánh xốp Langasite áp điện,100mm LGS Crystal,0.5mm Langasite Wafers |
||
Mô tả sản phẩm
Áp điện Langasite Wafers LGS Crystal Designesd cho bộ lọc Bộ cộng hưởng và bộ tạo dao động

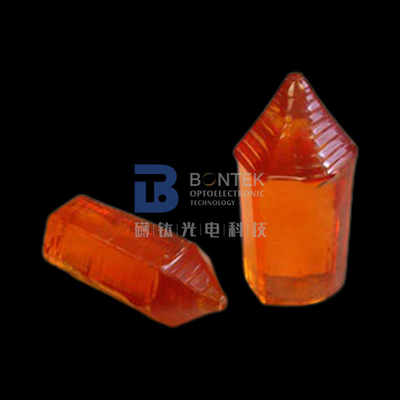

LGS Crystal là một tinh thể đa chức năng.Sự tương tác giữa hiệu ứng điện quang và sự quay quang trong tinh thể chức năng đã được xem xét và nghiên cứu, và nó có thể được sử dụng như một tinh thể điện quang.
Ứng dụng hứa hẹn nhất của tinh thể langasite là chất nền áp điện cho các bộ lọc hoạt động cả ở sóng khối (BAW) và sóng bề mặt (SAW).Các tính chất áp điện cơ bản của các tinh thể khác nhau hoạt động ở sóng khối được biểu diễn và so sánh trong Bảng beow.
Tinh thể Langasit thuộc về vật liệu áp suất với giá trị của hệ số ghép cơ điện, là giá trị trung gian giữa hệ số này của tinh thể thạch anh và của liti tantali. Ứng dụng tinh thể Langasite cho phép nhận ra các bộ lọc có dải tần tương đối từ 0,3 đến 0,85% và cũng để thiết kế các bộ cộng hưởng với khoảng cách cộng hưởng là 0,8% cho các loại dao động điều khiển tần số mới.
|
Sản phẩm |
Tiêu chuẩn, mm (in.) |
|
LGS Wafer
|
Cắt: Đối với SAW: (yxlt) 48,5o/26.3ovà (yxlt) 50.1o/25,5o(LGS) Đối với BAW: 1,5oY và 3oY (LGS và LGT) Đường kính: 76,2 (3,0). Độ dày: 0,5 (0,02) Kết thúc: Mặt trước đánh bóng.Mặt sau vỗ Song song: 5µm Các kích thước khác được phản ánh trong thông số kỹ thuật của khách hàng |
|
Tấm / khối LGS
|
Cắt: Đối với SAW: (yxlt) 48,5o/26.3ovà (yxlt) 50.1o/25,5o Đối với BAW: 1,5oY và 3oY (LGS và LGT) L: 10 ~ 40 (0,4 ~ 1,6);W: 10 ~ 50 (0,4 ~ 2,0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Kết thúc: Mặt trước đánh bóng.Song song: 5 µm Các kích thước khác được phản ánh trong thông số kỹ thuật của khách hàng |
|
LGS / LGT Ring
|
Cắt: X ID: 1,5 ~ 10,0 (0,06 ~ 0,4) OD: 5,0 ~ 20 (0,2 ~ 0,8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Kết thúc: Lapped / đánh bóng. Độ song song: 5 µm.Điện cực phun: Cr-Au Các kích thước khác được phản ánh trong thông số kỹ thuật của khách hàng |
|
Pha lê |
Hệ số khớp nối điện cơ K,% (BAW) | Khoảng cách tần số Δf,% | Hệ số Q, × 103 | Hệ số tần số nhiệt độ TFC, × 10-6/Một |
|
Thạch anh SiO2 |
7.0 | 0,25 | 100 | 0,5 |
|
Langasite La3Ga5SiO14 |
15,8 | 0,90 | 50 | 1,6 |
|
Lithi tetraborat Li2B4O7 |
24.0 | 4,00 | 10 | 6.0 |
|
Lithium tantalate LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
Câu hỏi thường gặp:
- Q: Sản phẩm bạn chủ yếu làm việc là gì?
MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.
- Q: Bạn có thể chấp nhận tùy biến sản phẩm?
MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
- Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?
MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.
- Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?
MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn biết sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
Ở
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
