Nhiệt độ cao Sử dụng bánh xốp Langasite cho các ứng dụng áp điện SAW BAW
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | Langasite Wafers |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 5000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | Langasite Wafers | phương pháp tăng trưởng: | Czochralski |
|---|---|---|---|
| độ cứng: | 6,6 Moh's | Điện trở suất: | 4,0 × 1012Ω / cm-1 |
| Sự giãn nở nhiệt (x10-6 / oC): | α 11: 5.10 α 33: 3,61 | Vận tốc âm thanh, SAW: | 2400 (m / giây) |
| Hằng số tần số, BAW: | 1380 (kHz / mm) | Khớp nối áp điện: | K2 (%) BAW: 2,21 SAW: 0,3 |
| Làm nổi bật: | Sử dụng nhiệt độ cao Tấm wafer Langasite,Tấm wafer Czochralski SAW,6.6 Mohs Langasite Wafer |
||
Mô tả sản phẩm

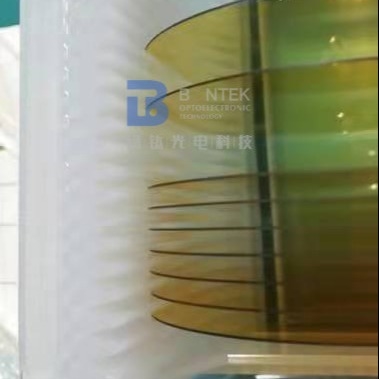

Tấm lót sóng Langasite 3 inch được đánh bóng cho các ứng dụng áp điện SAW BAW
Tấm wafer Langasite là chất nền được chế tạo từ langasite đơn tinh thể thích hợp để sử dụng trong các ứng dụng sóng âm bề mặt.Những tấm wafer như vậy thường được chỉ định nhất là đường kính 3 "với mặt phẳng tham chiếu. Hướng wafer được khách hàng chỉ định dựa trên các đặc tính hoạt động mong muốn của thành phần. Bề mặt chất lượng cao, ít hư hỏng được chuẩn bị trên một bề mặt chính (lan truyền) bằng cách đánh bóng. Mặt sau là thường được hoàn thiện thô hơn để làm giảm các chế độ rung không mong muốn.
Việc sử dụng các tinh thể LGS cho thiết kế bộ lọc sóng âm bề mặt (SAW) là rất quan trọng liên quan đến tốc độ phát triển điện thoại di động đang phát triển nhanh chóng.Bộ lọc LGS BAW có tính cạnh tranh cao so với các bộ lọc tinh thể thạch anh tương tự.
|
Cấu trúc tinh thể |
hệ thống khu vực, nhóm 33 a = 8.1783 c = 5.1014 |
|
Phương pháp tăng trưởng |
Czochralski |
|
Độ cứng |
6,6 Moh's |
|
Tỉ trọng |
5,754 g / cm3 |
|
Điểm nóng chảy |
1470 ° C (điểm chuyển pha: N / A) |
|
Sự giãn nở nhiệt (x10-6 / oC) |
α 11: 5.10 α 33: 3,61 |
|
Vận tốc âm thanh, SAW |
2400 (m / giây) |
|
Hằng số tần số, BAW |
1380 (kHz / mm) |
|
Khớp nối áp điện |
K2 (%) BAW: 2,21 SAW: 0,3 |
|
Bao gồm |
N0 |
|
Langasite Wafer, YXIs / 0/140/25 |
Lòng khoan dung |
|
|
Cắt, A1 |
138,5 ° |
± 0,1 ° |
|
Cắt, A2 |
26,7 ° |
± 0,1 ° |
|
Đường kính D mm |
100mm |
± 0,25mm |
|
Độ dày T.mm |
0,50mm |
± 0,03mm |
|
Tham chiếu phẳng F1, mm |
32,0mm |
± 2,50mm |
|
Phẳng thứ cấp F2, mm |
11,0mm |
± 2,00mm |
|
Bề mặt |
||
|
Kết thúc bề mặt trước |
Ra đánh bóng <0,7 nm |
|
|
Hoàn thiện bề mặt trở lại |
Lapped, 0,4 chiều <Ra <0,6μm |
|
|
Độ phẳng |
<10μm |
|
|
Khuyết tật bề mặt trước |
||
|
Trầy xước, vết nứt, nhiễm bẩn, những thứ khác (vết lõm, vết rỗ. Vỏ cam) |
Không có khuyết tật như vậy bằng cách kiểm tra trực quan |
|
|
Khoai tây chiên |
|
|
|
Bề mặt chip cạnh |
Độ sâu xuyên tâm <0,5mm: |
|
|
Góc xiên |
Cạnh tròn |
|
Câu hỏi thường gặp:
- Q: Sản phẩm bạn chủ yếu làm việc là gì?
MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi gia công hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.
- Q: Bạn có thể chấp nhận tùy biến sản phẩm?
MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
- Q: Bạn có thể giao hàng qua đại lý chuyển phát nhanh của chúng tôi không?
MỘT:Có, chúng tôi khuyên bạn nên đi với đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.).Chúng tôi có thể gửi qua tài khoản của bạn.Và, tất nhiên, chúng tôi sẽ đóng gói các sản phẩm một cách an toàn với kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển.Nếu bạn cần chúng tôi lo cước phí thì cũng không thành vấn đề.Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.
- Q: Làm thế nào bạn có thể đảm bảo rằng chúng tôi có được những gì chúng tôi muốn một cách an toàn?
MỘT:Các sản phẩm wafer rất dễ vỡ và đôi khi đắt tiền.Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn xem sản phẩm chúng tôi làm ra có bị hư hỏng trong quá trình chuyển phát nhanh hay không.Do đó, chúng tôi sẽ đóng gói đầy đủ các tấm wafer và đặt chúng vào một thùng carton thích hợp chứa đầy bọt biển đệm.Tuy nhiên, đôi khi không thể tránh khỏi những tai nạn.Vì vậy, hãy theo dõi"Kiểm tra chấp nhận"các bước thể hiện trong các hình vẽ bên dưới.Nếu điều không mong muốn xảy ra, chúng tôi sẽ bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
Ở
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
