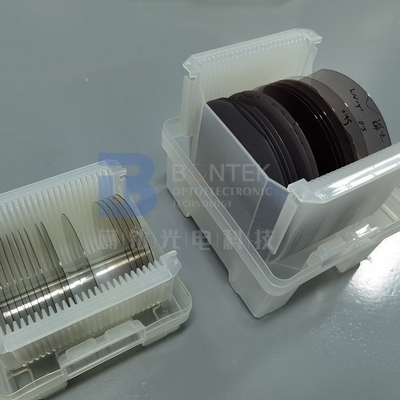

chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Sản phẩm: LiNbO3 Wafer Lớp: SAW, cấp quang học
Kích cỡ: 10 × 10mm, 20 × 20mm, φ76,2mm, φ100mm Sự định hướng: Cắt X, cắt Z, cắt 64Y, cắt 128Y
Độ dày: 0,5mm và 1mm Mặt: DSP, SSP, vòng chạy
Gây nghiện: MgO, Fe2O3 Ra Độ nhám: <0,5nm
Làm nổi bật:

Fe được pha tạp chất Lithium Niobate Wafer

,

Tinh thể Lithium Niobate cắt X

,

Lithium Niobate quang học

Mô tả sản phẩm

Lớp quang học Lithium Niobate Wafer pha tạp Fe và Lớp SAW



Lithium Niobate (LiNbO3)là một vật liệu quang điện tử hữu ích.Vật liệu này không chỉ có các đặc tính áp điện, quang học và quang đàn hồi độc đáo mà còn có tính ổn định cơ học và hóa học tốt.Sự kết hợp của các đặc tính quang điện, quang học và quang học phi tuyến tuyệt vời làm cho nó trở thành một vật liệu hấp dẫn trong quang học tích hợp.



BonTek cung cấp các tấm wafer pha tạp LN có đường kính lên đến 6 ": Er: LN, MgO: LN và Fe: LN. Sử dụng nhiều nhấtNHÌN THẤYđịnh hướng là cắt YZ và cắt 128 ° Y.Hình cắt 128 ° Y với sự lan truyền X được cho là có mức tín hiệu giả thấp nhất.

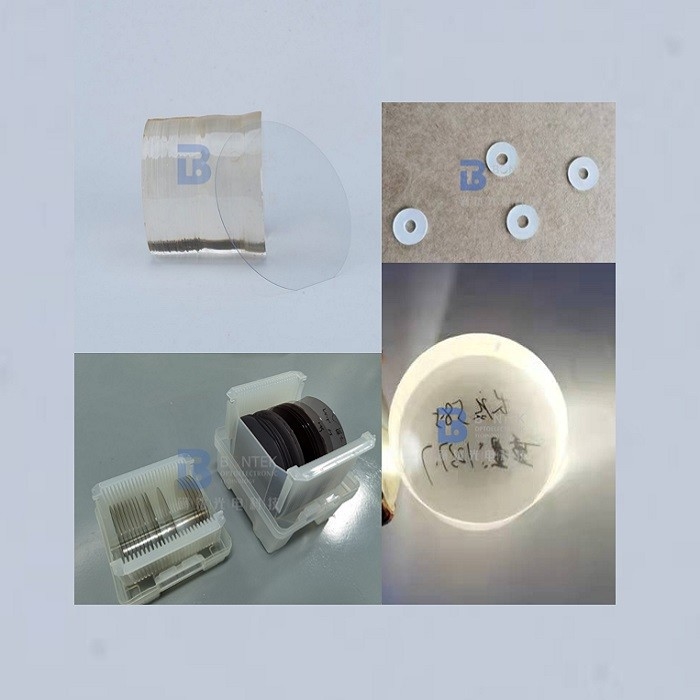

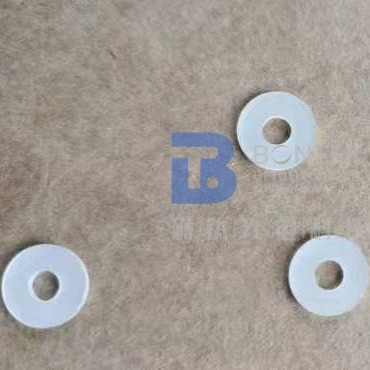

Lớp quang học cắt lớp quang học cắt lớp quang học được pha tạp chất Lithium Niobate Wafer X 0Lớp quang học cắt lớp quang học cắt lớp quang học được pha tạp chất Lithium Niobate Wafer X 1Lớp quang học cắt lớp quang học cắt lớp quang học được pha tạp chất Lithium Niobate Wafer X 2



Vật chất

Tấm wafer LN 3 "4" 6 "8" (Lớp cưa / Quang học)

Định hướng

X / Z / Y41°/ Y64°/ Y128°/ YZ / YX hoặc Tùy chỉnh

Curie Temp

1142°C±3°C

Doped với

Er, MgO, pha tạp đơn hoặc kép có sẵn

Hoàn thiện bề mặt

đánh bóng một mặt hoặc hai mặt

(Tất cả đều có sẵn DLP / SLP / SSP / DSP)

Độ dày

0,18 / 0,25 / 0,35 / 0,50 / 1,00 + mm

TTV

<1 ~ 5µm

CÁI NƠ

±(25µm ~ 40um)

Làm cong

<= 35µm

LTV (5mmx5mm)

<1,5 um

Căn hộ định hướng

có sẵn, theo yêu cầu

Đánh bóng mặt Ra

Độ nhám Ra <= 5A

Tiêu chí mặt sau

Độ nhám Ra: 0,5-1,0µm GC # 1000

Làm tròn cạnh

Tuân theo Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276

Vết nứt, vết cưa, vết bẩn

Không có



Trọng lượng phân tử

147,85

Tỉ trọng

4,65 g / cm³

Lớp pha lê

Hình thoi

Độ cứng của Moh

5

QM

Khoảng10000

QE

1000

Nhiệt độ nóng chảy

1253 ° C

Curie Point

1150 ° C

Sự giãn nở nhiệt

(@ 25 ° C)

15,4 x 10-6 / ° C song song với trục C trong phạm vi nhiệt độ từ 0 ° C đến 110 ° C.
7,5 x 10-6 / ° C vuông góc với trục C trong phạm vi nhiệt độ từ 0 ° C đến 110 ° C

Dẫn nhiệt

(@ 25 ° C)

1 x 10-2 cal / (cm / giây / ° C)


Lớp quang học cắt lớp quang học cắt lớp quang học được pha tạp chất Lithium Niobate Wafer X 3



Lớp quang học cắt lớp quang học cắt lớp quang học được pha tạp chất Lithium Niobate Wafer X 4





Câu hỏi thường gặp:



  1. Q: Sản phẩm bạn chủ yếu làm việc là gì?

MỘT:Chúng tôi tự coi mình là chuyên gia bánh quế piezo.Chúng tôi là những người đầu tiên làm việc với Thạch Anh Đơn Tinh Thể ở Trung Quốc khoảng 30 năm trước.Sau đó dần dần chúng tôi bước sang lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, vv Đặc biệt, nếu bạn đang tìm kiếm nhà cung cấp thạch anh piezo, chúng tôi là sự lựa chọn tối ưu!Chúng tôi xuất khẩu hàng triệu phôi thạch anh mỗi năm vì chúng tôi thành thạo các đường cắt AT, SC và CNTT với độ chính xác góc vượt trội.



  1. Q: Bạn có thể chấp nhận tùy biến sản phẩm?

MỘT:Vâng tất nhiên.Chúng tôi có thể chế tạo theo yêu cầu của bạn.Ngoài ra, chúng tôi rất có kinh nghiệm với bánh xốp piezo nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về sự lựa chọn của mình.Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.
