Z X Cut LiNbO3 Wafer Crystals Quang học Cả hai mặt Đánh bóng

Z X Cut LiNbO3 Wafer Crystals Quang học Cả hai mặt Đánh bóng

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: LiNbO3 (LNC)

Thanh toán:

Số lượng đặt hàng tối thiểu: 2 chiếc
Giá bán: Có thể đàm phán
chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật chất: LiNbO3 Crystal Wafer Loại hình: Lớp quang học
Đường kính: 4 inch, 6 inch, 8 inch Sự định hướng: X-cut, Z-cut
Dày: 350um, 500um Loại bề mặt: Đánh bóng cả hai mặt
Sự thô ráp: Ra Đăng kí: Thiết bị quang học
Làm nổi bật:

X Cắt LiNbO3 Wafer

,

Cả hai mặt Tinh thể LiNbO3 Ba Lan

,

Quang học LiNbO3 Wafer pha lê

Mô tả sản phẩm

Z-Cut X-Cut LiNbO3 Tinh thể Wafer Quang học Lớp đánh bóng cả hai mặt



Vận tốc âm của sóng dọc trong LiNbO3 truyền dọc theo các trục chính là theo phương Z, 7,271 * 10 ^ 5 cm / s;đối với hướng Y, 6,549 * 10 ^ 5 cm / s;và đối với hướng X, 6,580 * 10 ^ 5 cm / s.32,43,44 Áp dụng các giá trị này cho trường hợp của tinh thể LNO cắt Y 10 * 10 * 0,5 mm3, chế độ mở rộng độ dày sẽ xuất hiện ở 6,58 MHz .Đỉnh quan sát gần nhất tập trung ở tần số thấp hơn một chút là 6,34 MHz, có thể được giải thích là do hiệu ứng kẹp của lá Metglas.Chiều dài tính toán cộng hưởng mở rộng dọc theo hướng X và Z (327,5 kHz và 363,5 kHz, tương ứng) có thể được quy cho các đỉnh quan sát được ở 314 kHz và 355 kHz.

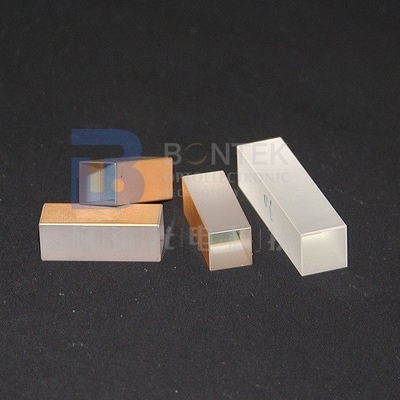

Z X Cut LiNbO3 Wafer Crystals Quang học Cả hai mặt Đánh bóng 0



Vật chất

Tấm wafer 4 inch 6 inch 8 inch LiNbO3 LNC

Định hướng

Z-cut hoặc X-cut

Hoàn thiện bề mặt

Đánh bóng hai mặt

(Tất cả đều có sẵn DLP / SLP / SSP / DSP)

Độ dày

0,35mm, 0,50mm, 1,00mm

TTV

<5µm

CÂY CUNG

± 30um

Làm cong

<40µm

Căn hộ định hướng

Notch bán tiêu chuẩn

Đánh bóng mặt Ra

Độ nhám Ra <5A

Tiêu chí mặt sau

Độ nhám Ra: 0,5-1,0µm GC # 1000

Làm tròn cạnh

Tuân thủ Tiêu chuẩn SEMI M1.2 / tham khảo IEC62276



Cấu trúc tinh thể

Tam giác, Nhóm không gian R3c, Nhóm điểm 3m

Độ nóng chảy

1253 ℃

Độ cứng Mohs

5

Tỉ trọng

4,64g / cm3

Mê sảng

Không có

Đồng nhất quang học

~ 5x10-5/ cm

Phạm vi trong suốt

420-5200nm

Hệ số hấp thụ

~ 0,1% / cm @ 1064nm

Chỉ số khúc xạ

@ 1064nm

Ne= 2,146, no=2.220@1300nm

Ne= 2,156, no=2.232@1064nm

Ne= 2,203, no=2.286@632.8nm

Hệ số giãn nở nhiệt (ở mức 25)

//a,2.0x10-6/ K

//a,2.2x10-6/ K

Hệ số dẫn nhiệt

38 W / m / K ở 25 ℃

Hệ số quang nhiệt

dno/dT=-0.874 x 10-6/ K ở 1,4μm

dne/dT=39.073 x 10-6/ K ở 1,4μm

Phương trình Sellmeier

(λ tính bằng μm)

No2= 4,9048 + 0,11768 / (λ2-0.04750) -0.027169λ2

Ne2= 4,5820 + 0,099169 / (λ2-0.04443) -0.02195λ2

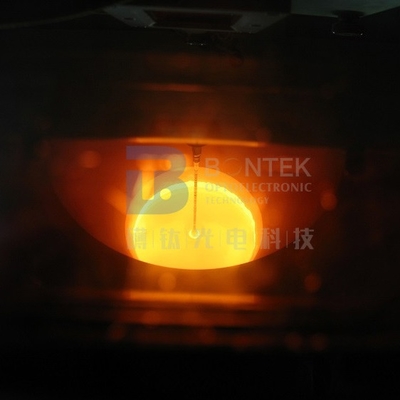

Z X Cut LiNbO3 Wafer Crystals Quang học Cả hai mặt Đánh bóng 1

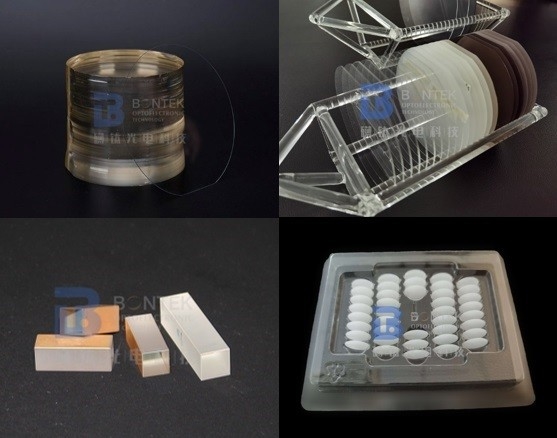

Z X Cut LiNbO3 Wafer Crystals Quang học Cả hai mặt Đánh bóng 2





Kiểm tra sự chấp nhận

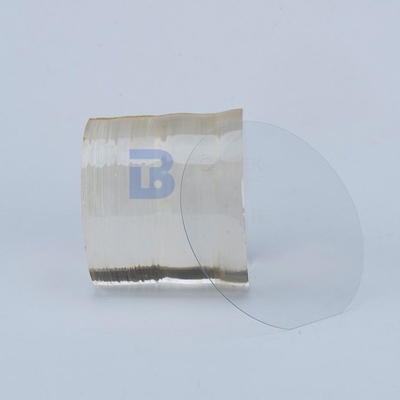

Z X Cut LiNbO3 Wafer Crystals Quang học Cả hai mặt Đánh bóng 3



  • Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.



  • Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.

  • Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.



  • Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết tốt vấn đề.
