AT Cut Quartz Blanks Nhiệt độ thấp Khắc 0,5MHz - 70MHz
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Số mô hình: | Thạch anh alpha |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |

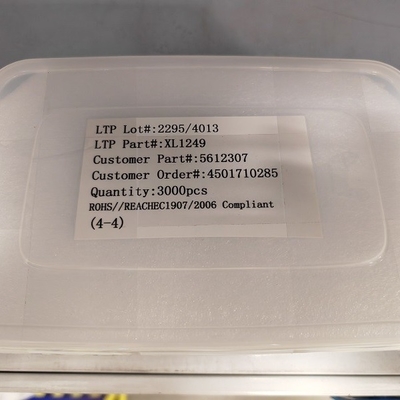

| chi tiết đóng gói: | Khay / Hũ, đựng trong thùng carton bằng xốp PE. |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 200000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | Thạch anh trắng | Vật chất: | Thạch anh nhiệt độ thấp |
|---|---|---|---|
| tần số: | 0,5MHz ~ 70MHz bằng cách khắc | Vòng xoay: | AT-Cut |
| Kích thước: | Φ10mm, 15mm, 20 × 20mm hoặc tùy chỉnh | Bình thường: | 1st Overtone; Overtone thứ nhất; 3rd Overtone; Overtone thứ 3; 5th Ov |
| Mặt: | #1000(9u); # 1000 (9u); #2000(7u); # 2000 (7u); #3000(5u); # 3 | Dioptric: | Plano-Plano, Plano-Lồi, Bi-Lồi |
| Làm nổi bật: | Tấm thạch anh cắt AT ở nhiệt độ thấp,Chần tinh thể thạch anh 70MHz,Wafer áp điện cắt AT |
||
Mô tả sản phẩm
Tấm thạch anh cắt AT hoạt động trong phạm vi nhiệt độ rộng
Hình cắt AT là hình cắt phổ biến nhất, được phát triển vào năm 1934. Tấm chứa trục x của tinh thể và nghiêng 35 ° 15 'so với trục z (quang).Đường cong tần số-nhiệt độ là một đường cong hình sin với điểm uốn ở khoảng 25–35 ° C.Có tần số không đổi 1,661 MHz⋅mm. [48]Hầu hết (ước tính hơn 90%) của tất cả các tinh thể là biến thể này.Được sử dụng cho các bộ dao động hoạt động trong dải nhiệt độ rộng hơn, cho dải từ 0,5 đến 200 MHz;cũng được sử dụng trong các bộ dao động điều khiển bằng lò nướng. [49]Nhạy cảm với ứng suất cơ học, cho dù do ngoại lực gây ra hoặc do nhiệt độ.
|
Định hướng |
AT-Cut, v.v. |
|
Dung sai góc |
Góc Theta: ± 5 ″, ± 10 ″, ± 15 ″, ± 30 ″, ± 1 ′, ± 2 ′,…, v.v. |
|
Phi Góc: ± 5 ′, ± 10 ′, ± 15 ′, ± 30 ′,…, v.v. |
|
|
Kích thước |
Tròn (3.0mm ～ 8 ”) / Vuông (1.6x1.6mm ～ 48x48mm hoặc lớn hơn) / SMD (1.2x2.4mm Trên) |
|
Dung sai kích thước |
± 0,01mm, + / - 0,005mm, +/- 0,0005mm, theo kích thước |
|
Tính thường xuyên |
1 Mhz lên đến 54Mhz cho AT-Cut cơ bản;Lên đến 70Mhz bằng cách khắc |
|
Bằng phẳng |
Theo yêu cầu: mặt phẳng phải vuông góc với trục X trong vòng ± 10 độ |
|
Mặt |
# 1000 (9u);# 2000 (7u);# 3000 (5u);# 4000 (3u) (SiC);Đánh bóng (Xeri Oxit) & khắc Std |
|
Overtone |
Cơ bản;Overtone thứ ba (thứ 3);Overtone thứ năm (thứ 5) |
|
Dioptric |
Plano-Convex: 0,5 dioptric ～ 10 dioptric Bi-Convex: 10 dioptric ～ 15 dioptric |
|
Vật chất |
Tinh thể thạch anh nuôi cấy |
|
Giá trị Q |
Tiêu chuẩn IEC tối thiểu 1,8x10 ^ 6, 2,4x10 ^ 6 đến 3,0x10 ^ 6 |
|
ECD |
Tối đa 2 / c㎡, 10 / c㎡, Tối đa 30 / c㎡, Tối đa 100 / c㎡, Tối đa 300 / c㎡;Swept Quartz |
|
Bao gồm |
Lớp Ia, Ib, I, II, III |
|
Lớp |
Thanh Z, thanh Y, hoặc thạch anh Swept |
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết tốt vấn đề.
