Đĩa tinh thể thạch anh cắt AT SC xoay một lần với ZTC
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:14001 |
| Số mô hình: | Thạch anh tinh thể đơn |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |

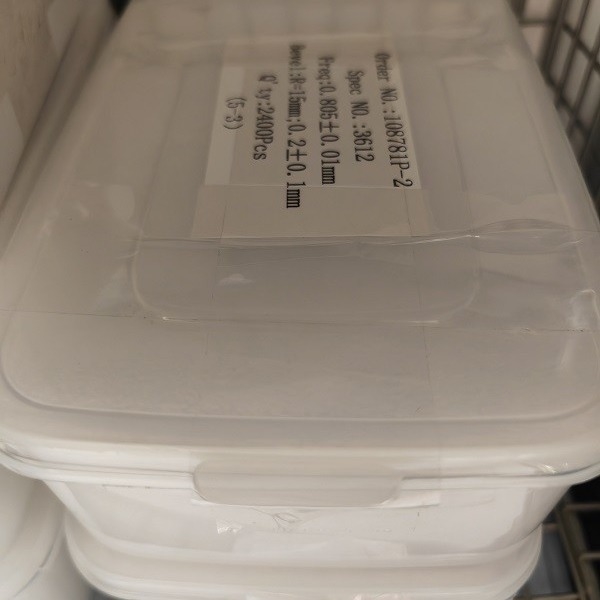

| chi tiết đóng gói: | Khay / Hũ, đựng trong thùng carton bằng xốp PE. |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 200000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | Thạch anh nuôi cấy | tần số: | 0,5MHz ~ 70MHz bằng cách khắc |
|---|---|---|---|
| Vòng xoay: | AT-cut, SC-cut | θ Góc: | ± 10 ″, ± 15 ″, ± 30 ″, ± 1 ′, ± 2 ′,…, v.v. |
| Kích thước: | 10mm, 15mm ； 10 × 10mm, v.v. | Bình thường: | Cơ bản; Lần thứ 3 Overtone; Overtone thứ 5 |
| Mặt: | # 1000 (9u); # 2000 (7u); # 3000 (5u); # 4000 (3u); Std được đánh bóng & khắc | Dioptric: | Plano-Convex: 0,5 dioptric ～ 10 dioptric Bi-Convex: 10 dioptric ～ 15 dioptric |
| Làm nổi bật: | AT SC tấm pha lê thạch anh cắt,tấm trống tinh thể thạch anh xoay một lần,tấm wafer áp điện tinh thể thạch anh |
||
Mô tả sản phẩm
AT xoay đơn và képSC CutChậu pha lê thạch anh với ZTC
Tần số so với nhiệt độ
Đầu ra tần số tinh thể như một hàm của nhiệt độ.Độ ổn định nhiệt độ là một thông số kỹ thuật được tính bằng phần tỷ.SC cắt tinh thể có thể cải thiện hiệu suất của bộ dao động.Nguyên nhân chính là độ dốc của đường cong gần điểm quay của tinh thể.Nói chung, AT cùng một điểm uốn, độ dốc của đường cắt SC bằng 1/3 độ dốc của đường cắt AT.Một ưu điểm khác là các đường cắt SC được điều chỉnh để hoạt động trên một vùng nhiệt độ rộng hơn.
Tinh thể lão hóa
Sự lão hóa của tinh thể là một chỉ số cho biết tần số của một tinh thể thay đổi như thế nào trong suốt thời gian tồn tại của nó.Sự lão hóa của tinh thể là do các tạp chất trong bộ dao động.Tốc độ lão hóa cũng được đo bằng phần tỷ.Tinh thể cắt SC không nhạy cảm với một số yếu tố ảnh hưởng đến quá trình lão hóa, chẳng hạn như ứng suất lắp đặt tinh thể, ứng suất mạ tinh thể, thay đổi hiệu suất sản phẩm điện tử, v.v. và ít ảnh hưởng đến chuỗi cung ứng.
|
Định hướng |
AT, SC, IT,…, v.v. |
|
Dung sai góc |
Góc Theta: ± 5 ″, ± 10 ″, ± 15 ″, ± 30 ″, ± 1 ′, ± 2 ′,…, v.v. |
|
Phi Góc: ± 5 ′, ± 10 ′, ± 15 ′, ± 30 ′,…, v.v. |
|
|
Kích thước |
Tròn (3.0mm ～ 8 ”) / Vuông (1.6x1.6mm ～ 48x48mm hoặc lớn hơn) / SMD (1.2x2.4mm Trên) |
|
Dung sai kích thước |
± 0,01mm, + / - 0,005mm, +/- 0,0005mm, theo kích thước |
|
Tính thường xuyên |
1 Mhz lên đến 54Mhz cho AT-Cut cơ bản;Lên đến 70Mhz bằng cách khắc |
|
Bằng phẳng |
Theo yêu cầu: mặt phẳng phải vuông góc với trục X trong vòng ± 10 độ |
|
Mặt |
# 1000 (9u);# 2000 (7u);# 3000 (5u);# 4000 (3u) (SiC);Đánh bóng (Xeri Oxit) & khắc Std |
|
Overtone |
Cơ bản;Overtone thứ ba (thứ 3);Overtone thứ năm (thứ 5) |
|
Dioptric |
Plano-Convex: 0,5 dioptric ～ 10 dioptric Bi-Convex: 10 dioptric ～ 15 dioptric |
|
Vật chất |
Tinh thể thạch anh nuôi cấy |
|
Giá trị Q |
Tiêu chuẩn IEC tối thiểu 1,8x10 ^ 6, 2,4x10 ^ 6 đến 3,0x10 ^ 6 |
|
ECD |
Tối đa 2 / c㎡, 10 / c㎡, Tối đa 30 / c㎡, Tối đa 100 / c㎡, Tối đa 300 / c㎡;Swept Quartz |
|
Bao gồm |
Lớp Ia, Ib, I, II, III |
|
Swept |
Thanh Z, thanh Y, hoặc thạch anh Swept |
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết tốt vấn đề.
