100um đơn pha lê thạch anh Wafer cho bộ lọc SAW Máy gia tốc bộ cộng hưởng dao động Piezo
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | Wafer áp điện |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 CÁI |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Tên: | Wafer áp điện | Diam.: | 3 inch, 4 inch, 6 inch |
|---|---|---|---|
| Vật chất: | Thạch anh alpha | Độ dày: | 100um lên |
| Bằng phẳng: | 22mm, 32,5mm, 47,5mm, 57,5mm, Notch | Kết thúc bề mặt: | Đánh bóng hai mặt, Đánh bóng một mặt |
| Sử dụng: | Ứng dụng Sóng âm bề mặt | Ra: | <1nm, <0,5nm |
| Làm nổi bật: | Pha lê thạch anh áp điện,Wafer thạch anh đơn pha lê SAW,Wafer thạch anh đơn tinh thể Piezo |
||
Mô tả sản phẩm
Bộ lọc thạch anh đơn tinh thể cho bộ lọc SAW Máy gia tốc bộ cộng hưởng dao động Piezo
Việc cắt phiến thạch anh theo một hướng nhất định của trục tọa độ tinh thể được gọi là dạng cắt của phiến thạch anh.Do tính dị hướng của tinh thể thạch anh, các tính chất điện và nhiệt của các lát thạch anh là khác nhau do tính chất đàn hồi, tính chất áp điện và tính chất nhiệt độ khác nhau.
Có hai cách để thể hiện biểu tượng cắt của tinh thể thạch anh, một là biểu diễn biểu tượng theo quy định của tiêu chuẩn IRE, hai là biểu diễn biểu tượng tùy chỉnh đặc biệt của tinh thể thạch anh.IRE (kiểu cắt được quy định bởi ký hiệu (XYZlWt) với một tập hợp các chữ cái và Angle, nói với XYZ ba chữ cái để biểu thị chiều dày và chiều dài phoi dọc theo trục của vị trí ban đầu, với t (chiều dày), l (chiều dài ), W (chiều rộng) để biểu thị hướng quay, Góc ngược chiều kim đồng hồ cho biết dấu cộng và dấu trừ nói theo chiều kim đồng hồ.
|
Vật chất |

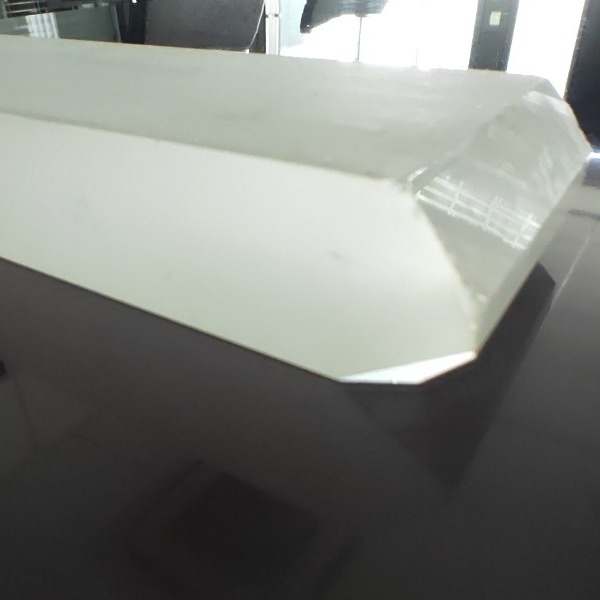

Tinh thể thạch anh áp điện tổng hợp |
|||
|
Góc cắt |
X / Y / Z / AT32 ° / 33 ° / 35 ° / 36 ° / BT / ST42,75 °, v.v. hoặc theo tùy chỉnh |
|||
|
Đường kính / kích thước |
3 "(76,2mm) |
4 "(100mm) |
6 "(150mm) |
8 "(200mm) |
|
Tol (±) |
<0,20 mm |
|||
|
Độ dày mỏng nhất |
Tối thiểu 0,08mm |
Tối thiểu 0,10mm |
Tối thiểu 0,20mm |
Tối thiểu 0,35mm |
|
Căn hộ chính |
22mm |
32mm |
42,5mm |
57,5mm hoặc khía |
|
LTV (5mmx5mm) |
<1.5µm |
|||
|
TTV |
<1,5 ~ 10 µm |
|||
|
Cây cung |
± 10 ~ ± 50um |
|||
|
Làm cong |
<10 ~ 40µm |
|||
|
PLTV (<0,5um) |
≥95% (5mm * 5mm) |
|||
|
Định hướng phẳng |
Tât cả co hiệu lực |
|||
|
Loại bề mặt |
Đánh bóng một mặt / Đánh bóng hai mặt / Lapped |
|||
|
Đánh bóng mặt Ra |
<0,5nm hoặc cụ thể theo yêu cầu |
|||
|
Tiêu chí mặt sau |
Chung là 0,2-0,5µm hoặc tùy chỉnh |
|||
|
Tiêu chí về cạnh |
R = 0,2mm hoặc Bullnose |
|||
|
Tài sản vật chất |
ECD |
Tốt hơn lớp 4 |
||
|
Bao gồm |
Tốt hơn cấp II |
|||
|
Giá trị Q |
Tốt hơn loại C |
|||
|
Tiêu chí bề mặt Wafer |
Hạt ￠> 0,3 µ m |
<= 30 |
||
|
Trầy xước, sứt mẻ |
Không có |
|||
|
Khuyết điểm |
Không có vết nứt cạnh, trầy xước, vết cưa, vết bẩn |
|||
|

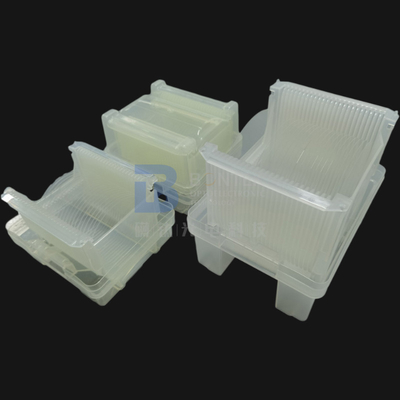

Bao bì |
Hộp số lượng / Wafer |
25 chiếc mỗi hộp, Bán tiêu chuẩn |
||
Kiểm tra sự chấp nhận
- Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
- Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
- Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.
- Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết tốt vấn đề.
