Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Silica nung chảy, thạch anh nung chảy

Thanh toán:

Số lượng đặt hàng tối thiểu: 5 CÁI
Giá bán: Có thể đàm phán

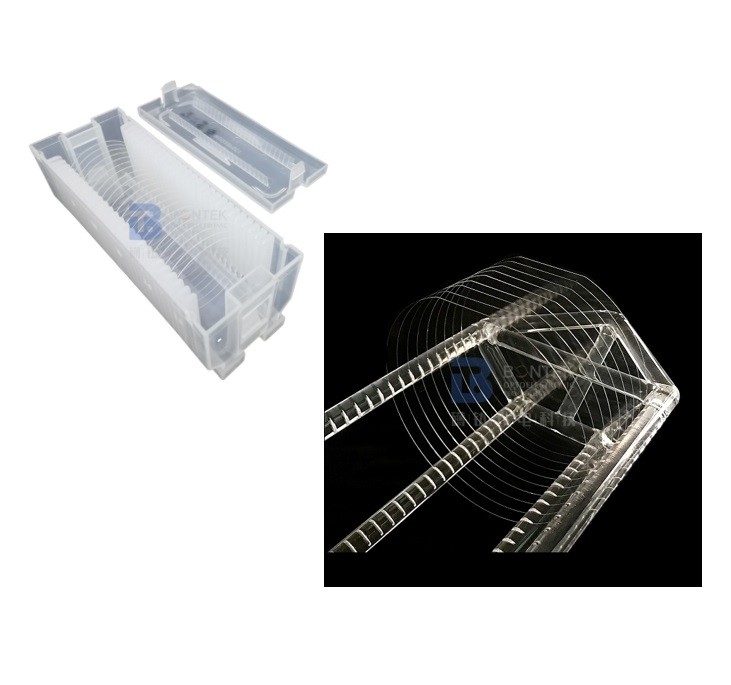

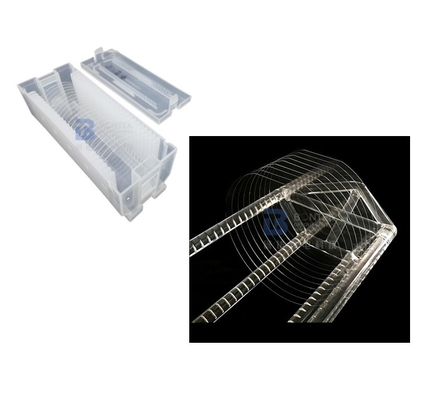

chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 20000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật liệu: Silica wafer hợp nhất Thương hiệu: Schott Brorofloat 33
Chiều kính: 76.2mm, 100mm, 150mm Độ dày: 0,35mm, 0,5mm, 0,675mm
Bờ rìa: mặt đất tròn Xét bề mặt: đánh bóng hai mặt
Chỉ số khúc xạ: 1,4585 (ở bước sóng 587,6nm) Ứng dụng: Chất bán dẫn, MEMS
Làm nổi bật:

6 inch Borofloat 33

,

Chất bán dẫn wafer Borofloat 33

,

quang học điện tử wafer Silica hợp nhất

Mô tả sản phẩm

6 inch và 8 inch borofloat 33 Wafer cho điện tử quang học và bán dẫn





Borofloat 33 Tính năng

Schott Borofloat 33 là một loại kính phẳng thiết lập các tiêu chuẩn mới về độ rõ ràng quang học, độ ổn định kích thước và sức đề kháng nhiệt.

Borofloat 33 là một loại thủy tinh borosilicate độc đáo, nổi tiếng với tính phẳng và đồng nhất đặc biệt của nó.Tỷ lệ mở rộng nhiệt cao của nó đảm bảo sự ổn định ngay cả trong những thay đổi nhiệt độ cực đoan, trong khi tính dẫn nhiệt thấp của nó làm cho nó trở thành vật liệu lý tưởng cho các ứng dụng công suất cao.

Với tính chất quang học vượt trội của nó, Borofloat 33 cung cấp độ rõ ràng đặc biệt và truyền, làm cho nó hoàn hảo cho một loạt các ứng dụng quang học.nó cung cấp hiệu suất đáng tin cậy và kết quả nhất quán.

Borofloat 33 của chúng tôi được sản xuất bằng cách sử dụng các kỹ thuật sản xuất hiện đại, đảm bảo chất lượng và độ chính xác cao nhất.nó đáp ứng các thông số kỹ thuật đòi hỏi cao nhất cho quang học chính xác.

Đưa các ứng dụng của bạn lên cấp độ tiếp theo với Borofloat 33. Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách kính phẳng của chúng tôi có thể biến đổi các dự án của bạn.





Borofloat 33 Các thông số

Parameter Mô tả
Vật liệu Borofloat 33
Thành phần thủy tinh borosilicate
Tỷ lệ mở rộng nhiệt 3.25 x 10-6K-1
Mật độ 2.23 g/cm3
Chỉ số khúc xạ 1.474 (ở 589 nm)
Phạm vi nhiệt độ hoạt động -200°C đến 450°C
Chuyển tiếp Tính minh bạch tuyệt vời trong dải quang phổ hiển thị và cận hồng ngoại
Chống hóa chất Chống lại axit, kiềm và nhiều chất hữu cơ
Bề mặt phẳng Thông thường trong λ/4 (ở 633 nm) trên bề mặt wafer
Kích thước wafer Có sẵn trong các đường kính khác nhau: 2 ", 3", 4", 6", 8 ", và lớn hơn
Độ dày wafer Thông thường dao động từ một vài micromet đến vài mm
Chất lượng bề mặt Thông thường được chỉ định theo tiêu chuẩn ngành (ví dụ: SEMI, MIL)
Ứng dụng Thiết bị MEMS, cảm biến, màn hình, thành phần quang học, liên kết wafer



Các thông số kỹ thuật của wafer borofloat 33

Thông số kỹ thuật

3

4

5"

6"

8"

Chiều kính

76.2mm

100mm

125mm

150mm

200mm

Tol ((±)

< 0,1 ~ 0,25 mm

Độ dày

> 0,10mm

> 0,10mm

> 0,30mm

> 0,30mm

> 0,30mm

Căn hộ chính

22mm

32.5mm

42.5mm

57.5mm

Nhọn

Nhọn

TTV

< 8um

< 10m

<15um

<20um

< 30um

Quỳ xuống

±20um

±25um

±40um

±40um

±60um

Warp.

< 30um

<40um

< 50um

< 50um

< 60um

PLTV ((<0,5um)

≥95% ((5mm*5mm)

Sự truyền nhiễm

Tùy chọn UV, quang học, IR hoặc tùy chỉnh

Đòn cạnh

Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276

Loại bề mặt

Một mặt đánh bóng / hai mặt đánh bóng

Mặt đánh bóng Ra

< 1,0nm hoặc cụ thể theo yêu cầu

Tiêu chuẩn phía sau

Thông thường là 0,2-0,5μm hoặc tùy chỉnh

Sự xuất hiện

Ô nhiễm

Không có

Các hạt> 0,3μm

<= 30

Dấu kim cưa, rạch

Không có

Không có

Rạn nứt, dấu vết cưa, vết bẩn

Không có







6 inch và 8 inch Borofloat 33 wafer cho quang điện tử và chất bán dẫn 06 inch và 8 inch Borofloat 33 wafer cho quang điện tử và chất bán dẫn 16 inch và 8 inch Borofloat 33 wafer cho quang điện tử và chất bán dẫn 2




6 inch và 8 inch Borofloat 33 wafer cho quang điện tử và chất bán dẫn 3





6 inch và 8 inch Borofloat 33 wafer cho quang điện tử và chất bán dẫn 4

Câu hỏi thường gặp



  1. Hỏi: Các sản phẩm mà ông chủ yếu làm việc là gì?

A:Chúng tôi coi mình là chuyên gia sản xuất phiézo wafer. chúng tôi là những người đầu tiên làm việc với Single Crystal Quartz ở Trung Quốc khoảng 30 năm trước. sau đó dần dần chúng tôi bước vào lĩnh vực LiNbO3, LiTaO3,Kính thạch anh, LGS, CTGS v.v. Đặc biệt, nếu bạn đang tìm kiếm một nhà cung cấp thạch anh, chúng tôi là sự lựa chọn cuối cùng! Chúng tôi xuất khẩu hàng triệu thạch anh rỗng mỗi năm bởi vì chúng tôi làm chủ AT,SC và IT cắt với độ chính xác góc cao hơn.



  1. Q: Bạn có thể chấp nhận tùy chỉnh sản phẩm?

A:Chúng tôi có thể sản xuất theo yêu cầu của bạn. chúng tôi có kinh nghiệm với các tấm vải piezo. chúng tôi có thể cung cấp cho bạn những đề xuất phù hợp nếu bạn không chắc chắn 100% về sự lựa chọn của bạn.Ngoài ra, chúng tôi có một số miếng bánh chuẩn trong kho, xin vui lòng kiểm tra với chúng tôi.



  1. Hỏi: Bạn có thể giao hàng qua đại lý vận chuyển của chúng tôi không?

A:Vâng, chúng tôi sẽ đề nghị bạn đi với đại lý vận chuyển mà bạn quen thuộc nhất với (DHL, FedEX, UPS vv). chúng tôi có thể vận chuyển thông qua tài khoản của bạn. và, tất nhiên,chúng tôi sẽ đóng gói các sản phẩm an toàn trong kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyểnNếu bạn cần chúng tôi để chăm sóc hàng hóa, nó cũng không phải là một vấn đề. Chúng tôi cũng có giảm giá tốt với các công ty vận chuyển quốc tế.



  1. Hỏi: Làm sao anh có thể đảm bảo chúng ta có được những gì chúng ta muốn một cách an toàn?

A:Các sản phẩm wafer rất mong manh và đôi khi đắt tiền, điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn thấy là các sản phẩm chúng tôi làm bị hư hại trong quá trình vận chuyển.chúng tôi sẽ đóng gói các miếng bánh đầy đủ và đặt chúng trong một thùng carton thích hợp đầy bọt biển đệmTuy nhiên, đôi khi tai nạn là không thể tránh khỏi.¢ Kiểm tra chấp nhận ¢Nếu không mong muốn xảy ra, chúng tôi sẽ cung cấp cho bạn bổ sung hoặc hoàn lại nếu bạn làm theo các bước kiểm tra.



  1. Hỏi: Chúng tôi có thể ghé thăm nhà máy của anh không?

A:Chắc chắn, kiểm tra nhà máy rất quan trọng cho việc mua hàng lớn và hợp tác lâu dài.Những tên tuổi lớn trên thế giới đã chứng kiến sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng có trải nghiệm hội nghị qua video với các nhà mua toàn cầu.





Kiểm tra chấp nhận

  • Sản phẩm rất mong manh. Chúng tôi đã đóng gói đầy đủ và gắn nhãn mong manh. Chúng tôi giao hàng thông qua các công ty nhanh hàng nội địa và quốc tế xuất sắc để đảm bảo chất lượng vận chuyển.
  • Sau khi nhận hàng hóa, vui lòng xử lý cẩn thận và kiểm tra xem hộp bên ngoài có trong tình trạng tốt không.Hãy chụp ảnh trước khi đưa chúng ra..
  • Vui lòng mở gói chân không trong một phòng sạch khi các sản phẩm được áp dụng.
  • Nếu sản phẩm bị hư hại trong quá trình vận chuyển, vui lòng chụp ảnh hoặc ghi lại video ngay lập tức.Liên hệ với chúng tôi ngay lập tức và chúng tôi sẽ giải quyết vấn đề tốt.
