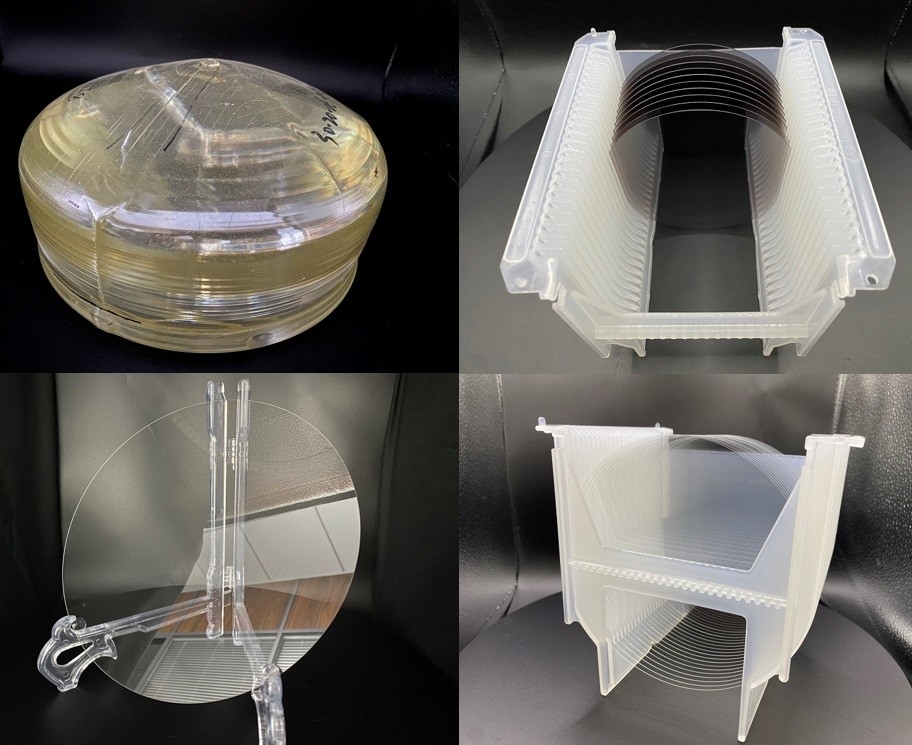

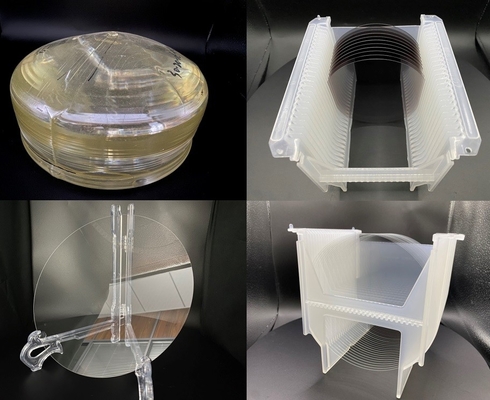

Chất nền wafer 200mm LiNbO3 cho ống dẫn sóng quang và ống dẫn vi sóng
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Model Number: | LiNbO3 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 10 CHIẾC |
|---|---|
| Giá bán: | $500/pc |
| chi tiết đóng gói: | Cassette, Jar |
| Thời gian giao hàng: | 5-8 tuần |
| Khả năng cung cấp: | 300 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Pha lê: | LiNbO3 | Đường kính: | 8 inch; 8 inch; Φ200mm Φ200mm |
|---|---|---|---|
| Định hướng: | cắt chữ X, cắt chữ Z | Bề mặt: | đánh bóng |
| độ nhám bề mặt: | Ra | độ dày: | 0,5mm, 0,7mm, 1mm |
| TTV: | <5um | Hình dạng: | bánh xốp tròn |
| Các ứng dụng: | Ống dẫn sóng quang học và ống dẫn vi sóng | đánh dấu bằng laze: | Có sẵn theo yêu cầu |
| Làm nổi bật: | Chất nền wafer LiNbO3 200mm,Chất nền vi sóng LiNbO3 Crystal,Ống dẫn sóng quang Chất nền wafer LiNbO3 |
||
Mô tả sản phẩm
Mô tả Sản phẩm:
Các tấm mỏng LiNbO3 8 inch đề cập đến kích thước cụ thể của chất nền tinh thể LiNbO3 thường được sử dụng trong chế tạo các thiết bị quang điện tử và mạch tích hợp.Những tấm wafer này được làm từ các tinh thể lithium niobate có độ tinh khiết cao và mang lại một số lợi thế do kích thước lớn hơn của chúng.Dưới đây là mô tả về các tấm wafer LiNbO3 8 inch:
- Kích thước: Các tấm lát LiNbO3 8 inch có đường kính khoảng 200 milimét (8 inch), khiến chúng lớn hơn các tấm lát mỏng có kích thước nhỏ hơn như tấm lát 4 inch hoặc 6 inch.Diện tích bề mặt lớn hơn của các tấm wafer 8 inch cho phép mật độ thiết bị cao hơn và tăng hiệu quả sản xuất.
- Độ dày: Độ dày tiêu chuẩn của tấm lát LiNbO3 8 inch nằm trong khoảng từ 0,5 đến 1 milimét.Tuy nhiên, độ dày tùy chỉnh cũng có thể thu được dựa trên các yêu cầu ứng dụng cụ thể.
- Định hướng tinh thể: Các tấm wafer LiNbO3 8 inch có thể được cắt và định hướng dọc theo các mặt phẳng tinh thể khác nhau, điển hình là các định hướng cắt Y và X, thường được sử dụng trong nhiều thiết bị quang điện tử.Tuy nhiên, các định hướng tinh thể khác cũng có thể có sẵn tùy thuộc vào nhu cầu ứng dụng cụ thể.
- Ưu điểm: Kích thước lớn hơn của các tấm wafer LiNbO3 8 inch mang lại một số lợi thế:
Tăng công suất thiết bị: Diện tích bề mặt lớn hơn cho phép chế tạo nhiều thiết bị và mạch tích hợp hơn trên một tấm bán dẫn đơn, nhờ đó cải thiện năng suất và sản lượng.
Tích hợp nâng cao: Với diện tích lớn hơn, các tấm wafer 8 inch cho phép tích hợp thiết bị cao hơn và cải thiện hiệu suất do có sẵn nhiều bất động sản hơn cho các thành phần và kết nối.
Tính đồng nhất được cải thiện: Quy trình sản xuất các tấm wafer lớn hơn thường mang lại tính nhất quán và tính đồng nhất tốt hơn trên tấm wafer, góp phần cải thiện hiệu suất và năng suất của thiết bị.
- Tính khả dụng: Các tấm wafer LiNbO3 8 inch có sẵn trên thị trường từ các nhà sản xuất vật liệu bán dẫn chuyên dụng khác nhau.Các nhà cung cấp này cung cấp các tấm wafer 8 inch làm sẵn hoặc cung cấp các tùy chọn tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể.
Các ứng dụng:
Các tấm mỏng LiNbO3 8 inch tìm thấy các ứng dụng trong nhiều lĩnh vực khác nhau, nơi các đặc tính quang học và điện quang độc đáo của chúng được sử dụng.Ví dụ: Bộ điều biến quang, Chuyển đổi tần số, Thiết bị quang âm, Quang tích hợp, Thiết bị quang phi tuyến, Cảm biến quang.
Đóng hàng và gửi hàng:
Tấm xốp LiNbO3 nên được đóng gói và vận chuyển theo các nguyên tắc sau:
- Tấm LiNbO3 nên được đóng gói trong túi chống tĩnh điện.
- Gói nên được đệm bằng vật liệu đệm để bảo vệ chống sốc.
- Gói phải được dán nhãn rõ ràng với tên sản phẩm và nội dung của gói.
- Gói hàng nên được gửi bởi một dịch vụ chuyển phát nhanh có uy tín.
- Các gói nên được theo dõi và bảo hiểm.
