Wafer 4 inch LNOI đạt được tích hợp quang tử nhỏ gọn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | wafer LNOI |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 25 chiếc |
|---|---|
| Giá bán: | $2000/pc |
| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | LiNbO3 trên chất cách điện | Đường kính: | 4 inch, Φ100mm |
|---|---|---|---|
| Lớp trên cùng: | Liti Niobat | Độ dày trên cùng: | 300~600nm |
| cách nhiệt: | Oxit nhiệt SiO2 | Độ dày cách nhiệt: | 2000±15nm; 2000 ± 15nm; 3000±50nm; 3000 ± 50nm; 4700±100nm 470 |
| Cơ chất: | silicon | Ứng dụng: | Ống dẫn sóng quang học và ống dẫn vi sóng |
| Làm nổi bật: | Tấm wafer áp điện LNOI,wafer LNOI 4 inch,LiNbO3 300nm trên chất cách điện |
||
Mô tả sản phẩm
Đạt được sự tích hợp quang tử nhỏ gọn với các tấm wafer LNOI 4 inch
LNOI là viết tắt của Lithium Niobate on Insulator, là một công nghệ chất nền chuyên dụng được sử dụng trong lĩnh vực quang tử tích hợp.Chất nền LNOI được chế tạo bằng cách chuyển một lớp mỏng tinh thể lithium niobate (LiNbO3) lên chất nền cách điện, điển hình là silicon dioxide (SiO2) hoặc silicon nitride (Si3N4).Công nghệ này mang lại những lợi thế độc đáo cho việc phát triển các thiết bị quang tử nhỏ gọn và hiệu suất cao.
Việc chế tạo chất nền LNOI liên quan đến việc liên kết một lớp LiNbO3 mỏng lên một lớp cách điện bằng cách sử dụng các kỹ thuật như liên kết wafer hoặc cắt ion.Điều này dẫn đến một cấu trúc trong đó LiNbO3 được treo trên một chất nền không dẫn điện, giúp cách ly điện và giảm tổn thất của ống dẫn sóng quang học.
Các ứng dụng của LNOI:
- Quang tử tích hợp
- truyền thông quang học
- Cảm biến và Đo lường
- Quang học lượng tử
| wafer LNOI | |||

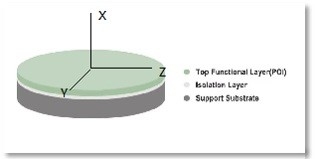

| Kết cấu | LN / SiO2/ Sĩ | LTV/PLTV | < 1,5 μm ( 5∗5mm2) / 95% |
| Đường kính | Φ100 ± 0,2 mm | Loại trừ cạnh | 5mm |
| độ dày | 500 ± 20 μm | Cây cung | Trong vòng 50 mm |
| Chiều dài phẳng chính | 47,5 ± 2mm 57,5 ± 2mm |
Cắt cạnh | 2 ± 0,5mm |
| vát wafer | Loại R | Thuộc về môi trường | Rohs 2.0 |
| Lớp LN trên cùng | |||
| Độ dày trung bình | 400/600±10nm | tính đồng nhất | < 40nm @17 Điểm |
| Chỉ số khúc xạ | không > 2,2800, không < 2,2100 @ 633 nm | Định hướng | Trục X ± 0,3° |
| Cấp | quang học | Bề mặt Ra | < 0,5nm |
| Khiếm khuyết | >1mm Không; ≦1 mm Trong tổng số 300 |
tách lớp | Không có |
| Cào | >1cm Không; ≦1cm Trong vòng 3 |
căn hộ chính | Vuông góc với +Trục Y ± 1° |
| cô lập SiO2Lớp | |||
| Độ dày trung bình | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | tính đồng nhất | < ±1% @17 Điểm |
| tuyệt vời.Phương pháp | Oxit nhiệt | Chỉ số khúc xạ | 1,45-1,47 @ 633nm |
| Cơ chất | |||
| Vật liệu | sĩ | Định hướng | <100> ± 1° |
| Định hướng phẳng sơ cấp | <110> ± 1° | điện trở suất | > 10 kΩ·cm |
| Ô nhiễm mặt sau | Không có vết bẩn có thể nhìn thấy | mặt sau | khắc |
