Mở khóa Lithium Tantalate trên Chất cách điện (LTOI) cho các ứng dụng quang tử nâng cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | wafer LNOI |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 25 chiếc |
|---|---|
| Giá bán: | $2000/pc |
| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | LiTaO3 Trên Chất Cách Điện | Đường kính: | 4 inch, Φ100mm |
|---|---|---|---|
| Lớp trên cùng: | Liti tantalat | Độ dày trên cùng: | 300~600nm |
| cách nhiệt: | Oxit nhiệt SiO2 | Độ dày cách nhiệt: | 2000±15nm; 2000 ± 15nm; 3000±50nm; 3000 ± 50nm; 4700±100nm 470 |
| Cơ chất: | bánh xốp silicon | Ứng dụng: | Ống dẫn sóng quang học và ống dẫn vi sóng |
| Làm nổi bật: | Photonic Lithium Tantalate trên chất cách điện,wafer áp điện LTOI |
||
Mô tả sản phẩm
Khai phá tiềm năng của Lithium Tantalate trên Chất cách điện (LTOI) cho các ứng dụng quang tử tiên tiến

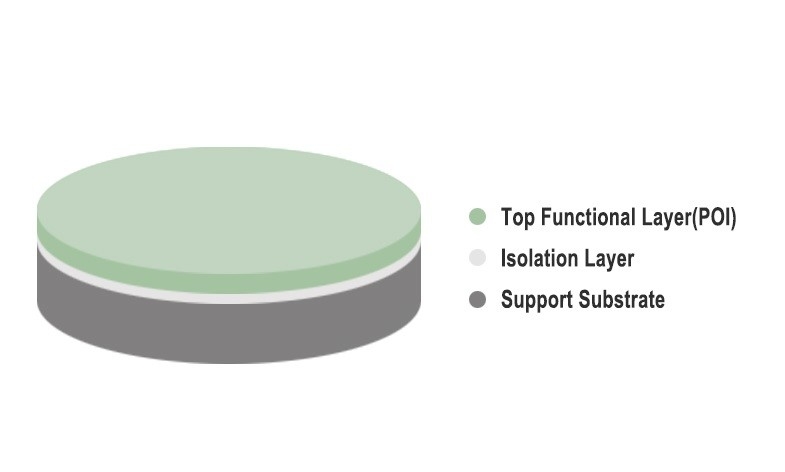

LTOI là viết tắt của Lithium Tantalate on Insulator, là một công nghệ chất nền chuyên dụng được sử dụng trong lĩnh vực quang tử tích hợp.Nó liên quan đến việc chuyển một lớp mỏng tinh thể lithium tantalate (LiTaO3) lên một chất nền cách điện, điển hình là silicon dioxide (SiO2) hoặc silicon nitride (Si3N4).Chất nền LTOI mang lại những lợi thế độc đáo để phát triển các thiết bị quang tử nhỏ gọn và hiệu suất cao.
Chất nền LTOI được tạo ra thông qua quá trình liên kết trong đó một lớp tinh thể lithium tantalate mỏng được chuyển lên một chất nền cách điện.Quá trình này có thể đạt được thông qua nhiều kỹ thuật khác nhau, bao gồm liên kết wafer hoặc cắt ion, đảm bảo liên kết chặt chẽ giữa các lớp.
Chất nền LTOI mang lại những lợi thế độc đáo cho các ứng dụng quang tử tiên tiến.Việc sử dụng chúng trong các bộ điều biến quang điện, ống dẫn sóng, thiết bị quang phi tuyến, cảm biến, quang tử lượng tử và mạch quang tử tích hợp cho thấy phạm vi ứng dụng rộng lớn và tiềm năng vượt qua ranh giới của công nghệ quang tử tích hợp.
| wafer LTOI | |||
| Kết cấu | LiTaO3 / SiO2/ Sĩ | LTV/PLTV | < 1,5 μm ( 5∗5mm2) / 95% |
| Đường kính | Φ100 ± 0,2 mm | Loại trừ cạnh | 5mm |
| độ dày | 500 ± 20 μm | Cây cung | Trong vòng 50 mm |
| Chiều dài phẳng chính | 47,5 ± 2mm 57,5 ± 2mm |
Cắt cạnh | 2 ± 0,5mm |
| vát wafer | Loại R | Thuộc về môi trường | Rohs 2.0 |
| Lớp LT trên cùng | |||
| Độ dày trung bình | 400/600±10nm | tính đồng nhất | < 40nm @17 Điểm |
| Chỉ số khúc xạ | không > 2,2800, không < 2,2100 @ 633 nm | Định hướng | Trục Z ± 0,3° |
| Cấp | quang học | Bề mặt Ra | < 0,5nm |
| Khiếm khuyết | >1mm Không; ≦1 mm Trong tổng số 300 |
tách lớp | Không có |
| Cào | >1cm Không; ≦1cm Trong vòng 3 |
căn hộ chính | Vuông góc với +Trục Y ± 1° |
| cô lập SiO2Lớp | |||
| Độ dày trung bình | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | tính đồng nhất | < ±1% @17 Điểm |
| tuyệt vời.Phương pháp | Oxit nhiệt | Chỉ số khúc xạ | 1,45-1,47 @ 633nm |
| Cơ chất | |||
| Vật liệu | sĩ | Định hướng | <100> ± 1° |
| Định hướng phẳng sơ cấp | <110> ± 1° | điện trở suất | > 10 kΩ·cm |
| Ô nhiễm mặt sau | Không có vết bẩn có thể nhìn thấy | mặt sau | khắc |
