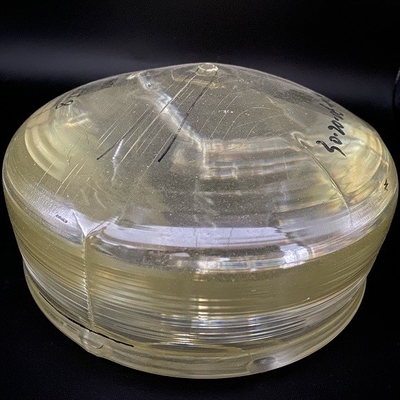

Chất nền LiNbO3 0,5mm có TTV
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Model Number: | LiNbO3 |
Thanh toán:
| Minimum Order Quantity: | 5 pcs |
|---|---|

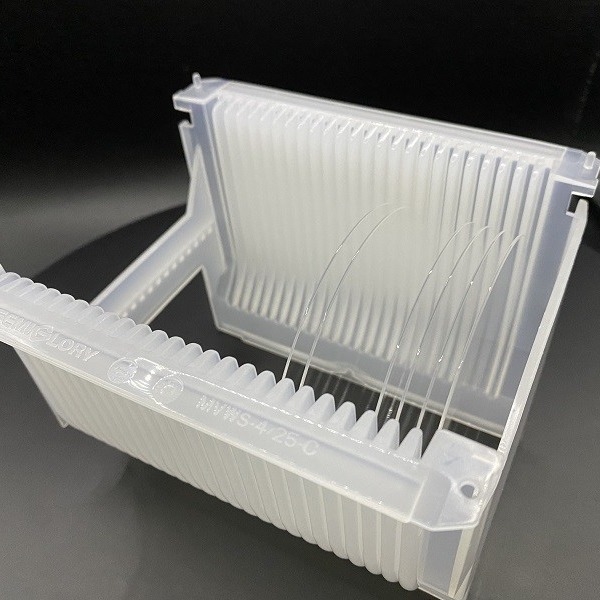

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/AD |
| Supply Ability: | 10000+ pcs/Month |
|
Thông tin chi tiết |
|||
| Vật liệu: | LiNbO3 | Hình dạng: | bánh xốp tròn |
|---|---|---|---|
| Chiều kính: | 100mm, 150mm, 200mm | độ dày: | 0,5mm |
| TTV: | < 5m | cây cung: | <20um |
| Làm cong: | <40um | Chất lượng cạnh: | vát |
| Bề mặt: | đánh bóng | độ nhám bề mặt: | Ra |
| Khoai tây chiên: | Không có | Báo cáo thử nghiệm: | Có sẵn |
| Làm nổi bật: | 0.5mm LiNbO3 Substrate,LiNbO3 Substrate với TTV,Vỏ LiNbO3 Wafer 200mm |
||
Mô tả sản phẩm
Mở ra khả năng vô hạn với Lithium Niobate Wafers
Mô tả sản phẩm:
Lithium Niobate Wafers chất lượng đặc biệt cho các ứng dụng tiên tiến của bạn
Khi đổi mới gặp chính xác, bạn sẽ tìm thấy Lithium Niobate Wafers - nền tảng của vô số đột phá công nghệ.cung cấp hiệu suất và độ tin cậy vô songKhám phá tiềm năng vô hạn của các wafer này thông qua các tính chất đáng chú ý của chúng.
Đặc điểm:
- Độ tinh tế tinh thể cho độ chính xác không sánh kịp
Được chế tạo với độ chính xác cao nhất, Lithium Niobate Wafers của chúng tôi tự hào có cấu trúc tinh khiết nâng cao độ chính xác của các thiết bị quang học của bạn.viễn thông, hoặc quang học tích hợp, các tấm wafer của chúng tôi đảm bảo mất tín hiệu tối thiểu và độ trung thực dữ liệu tối đa, làm cho nỗ lực của bạn tỏa sáng với sự rực rỡ.
- Sức mạnh và linh hoạt cho mọi ứng dụng
Từ các thiết bị sóng âm đến các bộ điều chế quang học, Lithium Niobate Wafers của chúng tôi thích nghi liền mạch với các ứng dụng đa dạng.Các tính chất piezoelectric và điện quang đặc biệt của chúng cho phép bạn chinh phục những thách thức của các dự án của bạn, cho phép bạn đẩy ranh giới và khám phá chân trời mới trong công nghệ.
Các thông số kỹ thuật:
| Chiều kính | 76.2±0.2mm | 100±0,2mm | 150±0,2mm | 200±0,2mm |
| Căn hộ chính | 22±1mm | 32±1mm | 47.5mm, 57.5mm, Notch | 57.5mm, Notch |
| Định hướng | 36°Y, 42°Y, X-112°Y, Y, Z | |||
| Độ dày | 0.07mm~5.0mm | 0.1mm~5.0mm | 0.35mm~5.0mm | 0.35mm~5.0mm |
| Kết thúc bề mặt | Một / hai mặt sơn / hai mặt lap | |||
| TTV | < 1 ~ 5μm | |||
| BOW | ± (20μm ~ 40um) | |||
| Warp. | <= 20μm ~ 50μm | |||
| LTV (5mmx5mm) | < 1,5 um | |||
| PLTV ((<0,5um) | ≥98% (5mm * 5mm) với cạnh 2mm không bao gồm | |||
| Mặt đánh bóng Ra | Độ thô Ra<=5A | |||
| Tiêu chuẩn phía sau | Độ thô Ra:0.5-1.0μm, GC#1000 | |||
| Scratch & Dig (S/D) | 20/10, 40/20, 60/40 | |||
| Profile Edge | Hoàn thành với SEMI M1.2 @ với GC800 #.thường tại C gõ | |||
| Rạn nứt, dấu vết cưa, vết bẩn | Không có | |||
Ứng dụng:
Wafer LiNbO3 của BonTek là một chất liệu nền chất lượng cao được sử dụng trong một loạt các ứng dụng.được sản xuất với định hướng X-cut và BOW dưới 20umNó cũng có bề mặt mịn màng với giá trị Ra là 0,5nm. Wafer LiNbO3 của BonTek có sẵn trong ba kích thước khác nhau: 100mm, 150mm và 200mm.Tất cả các sản phẩm của chúng tôi đều được chứng nhận với ISO:9001 và có thể được mua với số lượng đặt hàng tối thiểu là 5 PC. Chúng tôi có thể cung cấp thời gian giao hàng 2 tuần và chấp nhận các điều khoản thanh toán TT / AD. Capacity sản xuất của chúng tôi là 10.000+ PC / tháng.
Wafer LiNbO3 của BonTek được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như laser, viễn thông và quang học.và ổn định nhiệt độ và bước sóng tuyệt vờiNó cũng phù hợp cho bộ điều chế quang điện, bộ cách ly quang học, bộ điều chế quang học, dẫn sóng lithium-niobate và các thành phần quang học khác.
Các wafer LiNbO3 từ BonTek có chất lượng cao nhất và cung cấp hiệu suất không thể sánh được.Với công nghệ sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt, bạn có thể tin tưởng rằng bạn sẽ nhận được các tấm LiNbO3 tốt nhất trên thị trường.
Hỗ trợ và Dịch vụ:
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho LiNbO3 Wafer.
- Trợ giúp lựa chọn LiNbO3 Wafer cho các ứng dụng cụ thể.
- Cung cấp các thông số kỹ thuật cho LiNbO3 Wafer.
- Trợ giúp lắp đặt và thiết lập LiNbO3 Wafer.
- Cung cấp các tài liệu đào tạo và giáo dục để giúp người dùng hiểu và sử dụng LiNbO3 Wafer.
- Cung cấp dịch vụ khách hàng, bao gồm trả lời câu hỏi, giải quyết vấn đề và cung cấp tư vấn kỹ thuật.
Chúng tôi cố gắng cung cấp chất lượng cao nhất của hỗ trợ kỹ thuật và dịch vụ cho LiNbO3 Wafer.
Bao bì và vận chuyển:
Các wafer LiNbO3 nên được đóng gói và vận chuyển cẩn thận.
Vật liệu đóng gói phải sạch sẽ và không có bụi.Bao bì phải được niêm phong chặt chẽ bằng băng dán.
Trong quá trình vận chuyển, gói phải được niêm phong chặt chẽ và xử lý cẩn thận. Các gói nên được dán nhãn rõ ràng để xác định nội dung và đảm bảo vận chuyển đúng cách.
Cuối cùng, gói phải được kiểm tra cẩn thận trước khi vận chuyển để đảm bảo rằng nó đang trong tình trạng tốt và sẵn sàng để giao hàng.
