Phân tinh cao Fd Silica HPFS Glass Substrate 2 đến 12 inch với nguyên chất phẳng
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Model Number: | Glass substrates |
Thanh toán:
| Minimum Order Quantity: | 5 pcs |
|---|---|

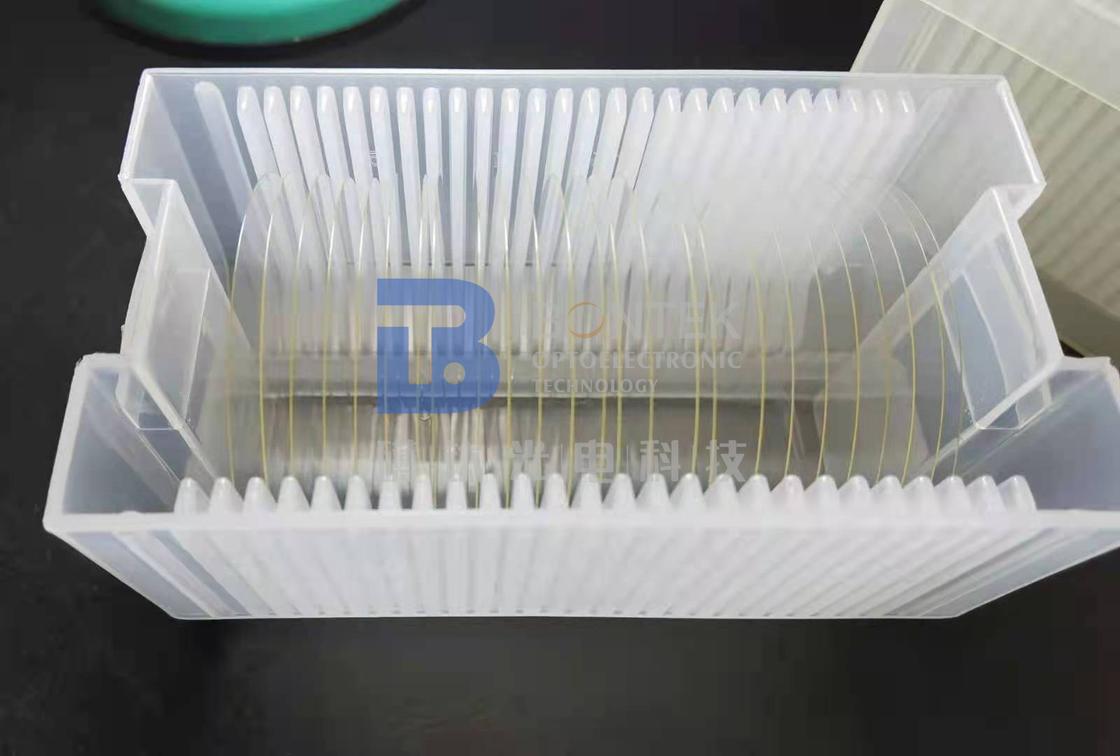

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Thông tin chi tiết |
|||
| Mô hình Corning: | C7980, C7979, Đại bàng XG, Khỉ đột | Thương hiệu: | Corning, Schott, OHARA, FLH, Kính Trung Quốc |
|---|---|---|---|
| Mật độ: | 2,20g/cm3 | Làm cong: | < 35um |
| OH nội dung: | <5 trang/phút, <10 trang/phút, <100 trang/phút | độ dày: | 0,1-10MM |
| cây cung: | <30um | Chiều kính: | 2-12 inch |
| Làm nổi bật: | Màn hình silic mỏng tinh khiết cao,HPFS Glass Substrates: các wafer thạch anh nóng chảy,Quartz hợp nhất với Primary Flat |
||
Mô tả sản phẩm
Mô tả sản phẩm:
Vỏ silic hợp hợp là một loại vỏ silicat canxi, còn được gọi là vỏ thủy tinh. Nó là một sản phẩm được thiết kế và sản xuất chính xác thường được sử dụng trong nhiều ứng dụng khác nhau.Nó được đánh bóng cao với một sự song song tuyệt vời của 3 Arc Sec và thẳng đứng của 5 Arc SecNó có tính chất quang học tuyệt vời với phạm vi truyền 0.17 ~ 2.1um, 0.26 ~ 2.1um, .0185 ~ 3.5um và độ phản xạ dưới 0,25%. Hơn nữa, một phẳng thứ hai có thể được cung cấp theo yêu cầu.Hệ thống quét laser, các thiết bị quang điện tử và hệ thống lưu trữ dữ liệu. độ chính xác và chính xác cao của nó làm cho nó phù hợp với các ứng dụng khó khăn nhất đòi hỏi độ chính xác và ổn định cực kỳ.
Đặc điểm:
- Tên sản phẩm: Wafer silic hợp kim
- Phạm vi truyền: 0.17 ~ 2.1um, 0.26 ~ 2.1um, 0.0185 ~ 3.5um
- Mức ngưỡng thiệt hại: >10J/cm2
- Đơn vị chính: 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, Notch
- Hàm lượng OH: < 5ppm, < 10ppm, < 100ppm
- Bevel: 0,25mm X 45°
- Các thiết bị phòng thí nghiệm thạch anh nóng chảy
- Vỏ kính
- Quartz Wafer
Các thông số kỹ thuật:
| Tính chất | Thông số kỹ thuật |
|---|---|
| Vỏ silic hợp kim | Bảng silicat canxi, Bảng silicat canxi |
| Căn hộ chính | 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, Notch |
| Thương hiệu | Corning, Schott, OHARA, FLH, China Glass |
| Báo cáo kiểm tra | Theo yêu cầu |
| Warp. | < 35um |
| BOW | < 30um |
| Mức giới hạn thiệt hại | > 10J/cm2 |
| OH Content | < 5ppm, < 10ppm, < 100ppm |
| Độ thẳng đứng | 5 Arc Sec |
| Mô hình Schott | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Chiều kính | 2-12 inch |
Ứng dụng:
BonTek's Fused Silica Wafer, còn được gọi là Aluminum Silicate Glass Wafer, được sử dụng rộng rãi trong nhiều ngành công nghiệp. Nó được chứng nhận bởi ISO 9001 và có số lượng đặt hàng tối thiểu là 5 bộ.Bao bì và thời gian giao hàng phụ thuộc vào nhu cầu của khách hàng, và các điều khoản thanh toán là TT / trước. BonTek có thể cung cấp lên đến 100000 miếng mỗi tháng dựa trên yêu cầu của khách hàng. Wafer có độ cong nhỏ hơn 35um và song song 3 Arc Sec.Nó có chất lượng bề mặt tuyệt vời của 20-10Phạm vi truyền là từ 0.17um đến 2.1um, 0.26um đến 2.1um và từ 0.0185um đến 3.5um. Nó cũng có ngưỡng thiệt hại cao hơn 10J / cm2.
Tùy chỉnh:
BonTek là nguồn đáng tin cậy của bạn cho Fused Silica Wafer.9001Với số lượng đặt hàng tối thiểu là 5 chiếc, những miếng này có sẵn trong nhiều kích thước khác nhau từ đường kính 2-12 inch, và có nhiều tùy chọn đóng gói, bao gồm băng và lọ.Các Wafers Silicon đã nấu chảy của chúng tôi có bề mặt thô của Ra<1Chúng tôi cung cấp một loạt các mô hình khác nhau, bao gồm JGS1, JGS2, JGS3, và F-HUV.Phòng thí nghiệm thạch anh hợp kim của chúng tôi được đảm bảo đáp ứng các tiêu chuẩn chất lượng của bạn và cung cấp một giải pháp đáng tin cậy và hiệu quả về chi phíChúng tôi có thể giao hàng của bạn trong vòng 2 tuần sau khi thanh toán và có khả năng sản xuất hàng tháng là 100.000.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về Wafer silicon nóng chảy của chúng tôi.
| Vật liệu | UV Fused Silica, Quartz (JGS1, JGS2, JGS3) | ||||||
| Thông số kỹ thuật | đơn vị | 3 | 4 | 5" | 6" | 8" | 12" |
| Chiều kính (hoặc vuông) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 ~ 0,25 mm | |||||
| Độ dày mỏng nhất | mm | >0.10 | >0.10 | >0.30 | >0.30 | >0.30 | >0.50 |
| Căn hộ chính | mm | 22 | 32.5 | 42.5 | 57.5 / notch | nét | nét |
| LTV (5mmx5mm) | μm | <2 | <2 | <2 | <2 | <2 | <10 |
| TTV | μm | <8 | <10 | <15 | <20 | <30 | <30 |
| Quỳ xuống | μm | ±20 | ± 25 | ±40 | ±40 | ± 60 | ± 60 |
| Warp. | μm | <30 | <40 | <50 | <50 | < 60 | < 60 |
| PLTV ((<0,5um) | % | ≥95% ((5mm*5mm) | |||||
| Sự truyền nhiễm | Tùy chọn UV, quang học, IR hoặc tùy chỉnh | ||||||
| Đòn cạnh | mm | Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276 | |||||
| Loại bề mặt | Một mặt đánh bóng / hai mặt đánh bóng | ||||||
| Mặt đánh bóng Ra | nm | < 1,0nm hoặc cụ thể theo yêu cầu | |||||
| Tiêu chuẩn phía sau | μm | Thông thường là 0,2-0,5μm hoặc tùy chỉnh | |||||
| Sự xuất hiện | Ô nhiễm | Không có | |||||
| Các hạt> 0,3μm | <= 30 | ||||||
| Dấu kim cưa, rạch | Không có | ||||||
| Xá | Không có | ||||||
| Rạn nứt, dấu vết cưa, vết bẩn | Không có | ||||||
Hỗ trợ và Dịch vụ:
Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho khách hàng của chúng tôi cho Wafer silic hợp kim. Nhóm kỹ sư giàu kinh nghiệm của chúng tôi có thể hỗ trợ bạn trong việc lựa chọn sản phẩm, khắc phục sự cố và bảo trì.Chúng tôi cũng có thể cung cấp các giải pháp tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn.
Chúng tôi cung cấp hỗ trợ kỹ thuật sâu sắc và dịch vụ cho Silicon Wafer. Các kỹ sư của chúng tôi có thể trả lời câu hỏi của bạn về thông số kỹ thuật sản phẩm, tính năng và ứng dụng.Họ cũng có sẵn để cung cấp tư vấn về lắp đặt và bảo trì sản phẩmChúng tôi có thể cung cấp các giải pháp tùy chỉnh để đáp ứng yêu cầu của bạn.
Nhóm kỹ thuật của chúng tôi sẵn sàng giúp bạn với bất kỳ câu hỏi hoặc vấn đề nào bạn có thể có. Chúng tôi cung cấp hỗ trợ kỹ thuật miễn phí và dịch vụ cho Wafer Silicon hợp nhất mà không có nghĩa vụ.Nếu bạn cần hỗ trợ bổ sung, chúng tôi có thể sắp xếp cho một chuyến thăm tại chỗ.
Chúng tôi cung cấp một loạt các dịch vụ kỹ thuật, bao gồm thử nghiệm và phân tích sản phẩm, tối ưu hóa quy trình và phân tích lỗi. Chúng tôi cũng có thể cung cấp đào tạo và giáo dục kỹ thuật.Các kỹ sư của chúng tôi có kiến thức và kinh nghiệm trong các công nghệ mới nhất và có thể cung cấp các giải pháp và lời khuyên để giúp bạn đạt được kết quả tốt nhất.
Chúng tôi cam kết cung cấp cho bạn hỗ trợ kỹ thuật chất lượng và dịch vụ cho Silicon Wafer.Nhóm kỹ sư có kinh nghiệm của chúng tôi sẵn sàng giúp bạn với bất kỳ câu hỏi hoặc vấn đề nào bạn có thể cóChúng tôi cố gắng cung cấp cho bạn dịch vụ tốt nhất có thể.
