Thông tin chi tiết sản phẩm:

Place of Origin: China
Hàng hiệu: BonTek
Chứng nhận: ISO:9001
Model Number: Glass substrates

Thanh toán:

Minimum Order Quantity: 5 pcs

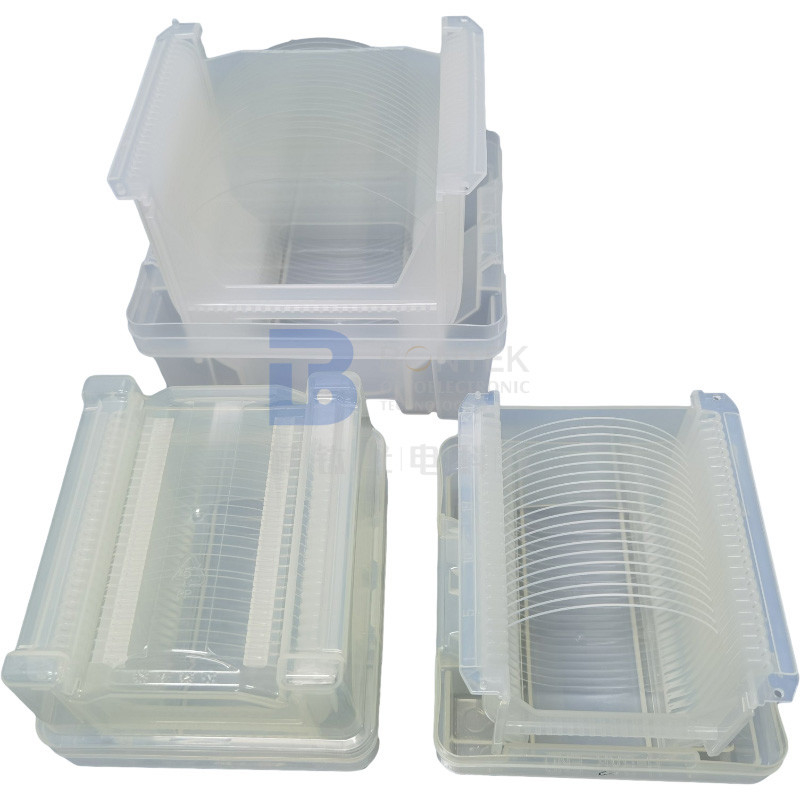

Packaging Details: Cassette, Jar
Delivery Time: 2 weeks
Payment Terms: TT/in advance
Supply Ability: 100000/month
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Ngưỡng thiệt hại: > 10J/cm2 Phản xạ: <0,25%
song song: 3 Arc Sec cây cung: <30um
Quá trình lây truyền: IR, nhìn thấy, DUV Báo cáo kiểm tra: Mỗi lời thỉnh cầu
Mô hình FLH: JGS1, JGS2, JGS3, F-HUV vật liệu: Kính silic hợp kim
Làm nổi bật:

12 inch silic wafer

,

Các tấm vải thạch anh nóng chảy với TTV

,

5um Glass Substrate Silica Wafer

Mô tả sản phẩm

Mô tả sản phẩm:

Fused Silica Wafer là một wafer đơn tinh thể loại quang học được làm bằng vật liệu thạch anh, còn được gọi là thạch anh nóng chảy hoặc silica nóng chảy.chẳng hạn như phạm vi truyền từ 0.17 đến 2.1um, 0.26 đến 2.1um và 0.0185 đến 3.5um, biến dạng dưới 35um, mô hình FLH như JGS1, JGS2, JGS3 và F-HUV, phẳng thứ hai theo yêu cầu, và độ thô bề mặt Ra dưới 1.0nm.So với các vật liệu khác như tấm silicat canxi và thủy tinh borosilicate, nó có truyền quang cao hơn, hệ số mở rộng nhiệt thấp hơn và đồng nhất tốt hơn.cửa sổ, và các ống kính.



Đặc điểm:

  • Tên sản phẩm: Wafer silic hợp kim
  • Giao thông: IR, nhìn thấy, DUV
  • Chất ô nhiễm kim loại: < 0,2 ppm
  • BOW: <30um
  • TTV: <2um, <5um
  • Vật liệu: thủy tinh silic hợp kim
  • Vỏ kính
  • Các thiết bị phòng thí nghiệm thạch anh nóng chảy
  • Kính silicat nhôm
  • Kính quang học


Các thông số kỹ thuật:

Vật liệu UV Fused Silica, Quartz (JGS1, JGS2, JGS3)
Thông số kỹ thuật đơn vị 3 4 5" 6" 8" 12"
Chiều kính (hoặc vuông) mm 76.2 100 125 150 200 300
Tol ((±) mm < 0,1 ~ 0,25 mm
Độ dày mỏng nhất mm >0.10 >0.10 >0.30 >0.30 >0.30 >0.50
Căn hộ chính mm 22 32.5 42.5 57.5 / notch nét nét
LTV (5mmx5mm) μm <2 <2 <2 <2 <2 <10
TTV μm <8 <10 <15 <20 <30 <30
Quỳ xuống μm ±20 ± 25 ±40 ±40 ± 60 ± 60
Warp. μm <30 <40 <50 <50 < 60 < 60
PLTV ((<0,5um) % ≥95% ((5mm*5mm)
Sự truyền nhiễm   Tùy chọn UV, quang học, IR hoặc tùy chỉnh
Đòn cạnh mm Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276
Loại bề mặt   Một mặt đánh bóng / hai mặt đánh bóng
Mặt đánh bóng Ra nm < 1,0nm hoặc cụ thể theo yêu cầu
Tiêu chuẩn phía sau μm Thông thường là 0,2-0,5μm hoặc tùy chỉnh
Sự xuất hiện Ô nhiễm Không có
Các hạt> 0,3μm <= 30
Dấu kim cưa, rạch Không có
Không có
Rạn nứt, dấu vết cưa, vết bẩn Không có





Các thông số Thông số kỹ thuật
Sự song song 3 Arc Sec
Warp. < 35um
Chuyển tiếp IR, nhìn thấy, DUV
Mật độ 2.20g/cm3
Giấy chứng nhận ISO9001, RoHS
OH Content < 5ppm, < 10ppm, < 100ppm
Mức giới hạn thiệt hại > 10J/cm2
Mô hình FLH JGS1, JGS2, JGS3, F-HUV
Độ dày 0.1-10mm
Chất lượng bề mặt 20-10
Các thiết bị phòng thí nghiệm thạch anh nóng chảy Silica nóng chảy tinh khiết cao
Kính silicat nhôm Vâng.



Chuyên đường 2-12 inch silic wafer với TTV 5um kính nền 0Chuyên đường 2-12 inch silic wafer với TTV 5um kính nền 1

Ứng dụng:

Các wafer silica nóng chảy tinh khiết cao của BonTek là một loại nền thủy tinh được làm bằng vật liệu tấm silicat canxi với mức tạp chất kim loại cực kỳ thấp dưới 0,2ppm.Những chiếc wafer này có chỉ số khúc xạ 1.46, 1.472, 1.50, 1.51Chúng được sản xuất theo các tiêu chuẩn ISO: 9001 và được nghiêng với góc 0,25mm X 45 °.Có sẵn trong một loạt các đường kính từ 2 đến 12 inch, Các tấm silic hợp kim của BonTek phù hợp với một loạt các ứng dụng và cung cấp độ bền và hiệu suất xuất sắc. Với số lượng đặt hàng tối thiểu là 5 bộ và thời gian giao hàng là 2 tuần,Những miếng bánh này có thể được đóng gói trong hộp hoặc lọ và được cung cấp với số lượng tối đa 100000 mỗi thángCác thủy tinh silicate alumina được sử dụng trong việc sản xuất các tấm này đảm bảo sức mạnh vượt trội và chống nhiệt, làm cho chúng trở thành sự lựa chọn hoàn hảo cho bất kỳ ứng dụng nào đòi hỏi hiệu suất vượt trội.


Tùy chỉnh:

Vỏ silic hợp kim
  • Tên thương hiệu: BonTek
  • Số mô hình: Vỏ thủy tinh
  • Địa điểm xuất xứ: Trung Quốc
  • Chứng nhận: ISO:9001
  • Số lượng đặt hàng tối thiểu: 5 chiếc
  • Chi tiết bao bì: Cassette, Jar
  • Thời gian giao hàng: 2 tuần
  • Điều khoản thanh toán: TT/trước
  • Khả năng cung cấp: 100000/tháng
  • Chiều kính: 2-12 inch
  • Chỉ số khúc xạ: 1.46, 1.472, 1.50, 1.51, 1.523
  • Phạm vi truyền: 0.17 ~ 2.1um, 0.26 ~ 2.1um, .0185~3.5m
  • Warp: <35um
  • Mô hình FLH: JGS1, JGS2, JGS3, F-HUV
  • Từ khóa:Bảng silicate canxi, thủy tinh silicate alumina, Bảng silicate canxi, vật liệu cách nhiệt cao


Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ wafer silic hợp kim

Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho Wafer silic hợp kim. Kỹ thuật viên và kỹ sư có kinh nghiệm của chúng tôi có thể cung cấp các dịch vụ sau:

  • Sửa chữa và bảo trì các sản phẩm vỏ silic hợp kim
  • Tư vấn và khắc phục sự cố của các vấn đề về Wafer Silica Liền
  • Lắp đặt và cấu hình của Wafer silic hợp kim
  • Kiểm tra và đánh giá Wafer silic hợp kim
  • Nâng cấp phần mềm cho Wafer silic hợp kim
  • Đào tạo và hỗ trợ cho Wafer silic hợp kim

Nếu bạn có bất kỳ câu hỏi nào hoặc cần hỗ trợ cho Wafer Silica đã nấu chảy của bạn, vui lòng liên hệ với chúng tôi để biết thêm thông tin.
