• Wafer Piezoelectric nhạy cao cho ứng dụng công nghiệp Wafer tinh thể đơn cho sử dụng quang học
Wafer Piezoelectric nhạy cao cho ứng dụng công nghiệp Wafer tinh thể đơn cho sử dụng quang học

Wafer Piezoelectric nhạy cao cho ứng dụng công nghiệp Wafer tinh thể đơn cho sử dụng quang học

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:9001
Số mô hình: nhựa cây

Thanh toán:

Số lượng đặt hàng tối thiểu: 10 PC
Giá bán: $60.00/ea
chi tiết đóng gói: Cassette, hút chân không
Thời gian giao hàng: 2~4 tuần
Điều khoản thanh toán: TT/trước
Khả năng cung cấp: 10000 chiếc
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Kích thước: tùy chỉnh Độ dày: 0,5mm-3mm
Định hướng: ±0,5° mài cạnh: Độ tròn
song song: 3 Cung giây TTV: <10um
độ nhám bề mặt: Ra <0,2nm
Làm nổi bật:

Phiên đơn tinh thể Piezoelectric

,

sử dụng quang học Wafer Piezoelectric

,

Wafer Piezoelectric công nghiệp

Mô tả sản phẩm

Đồ đệm Sapphire hiệu suất cao với độ thẳng đứng ≤3 Arc Min cho các ứng dụng công nghiệp




Mô tả sản phẩm:

Miếng Sapphire, miếng Sapphire Wafer, miếng Sapphire Substrate và miếng Sapphire Plate

Sapphire Wafer là một loại vật liệu bán dẫn được làm bằng sapphire, có tính chất quang học, cơ học và hóa học xuất sắc.Nó thường được sử dụng làm lớp biểu trục cho các vật liệu và thiết bị dựa trên GaN, và cũng được áp dụng rộng rãi trong các lĩnh vực điện tử và quang học khác.

Thạch tinh saphir có cấu trúc lưới sáu góc, mang lại cho Sapphire Wafer độ cứng cao, độ dẫn nhiệt cao và khả năng chống oxy hóa ở nhiệt độ cao.Do tính chất quang học tuyệt vời của nó, Sapphire Wafer cũng thường được sử dụng như một vật liệu cửa sổ và chất nền laser.

Ngoài ra, kích thước của Sapphire Wafer có thể được tùy chỉnh theo nhu cầu, và công nghệ xử lý bề mặt của nó cũng rất trưởng thành, làm cho nó hoạt động xuất sắc trong các ứng dụng khác nhau.

Nhìn chung, Sapphire Wafer là một vật liệu bán dẫn rất hứa hẹn với nhiều triển vọng ứng dụng.

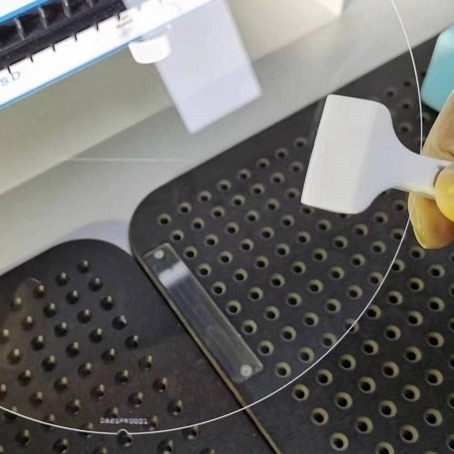

Wafer Piezoelectric nhạy cao cho ứng dụng công nghiệp Wafer tinh thể đơn cho sử dụng quang học 0

Đặc điểm:

  • Tên sản phẩm: Sapphire Wafer
  • Độ thẳng đứng: ≤3 Arc Min
  • Chất lượng bề mặt: Một mặt được đánh bóng
  • Sắt cạnh: Tròn
  • Độ phẳng: λ/10
  • Định hướng: ±0,5°


Các thông số kỹ thuật:

Parameter Giá trị

Độ thẳng đứng

≤3 Arc Min

Mở rõ ràng

>90%

Sắt cạnh

Độ tròn

TTV

≤3μm

Sự song song

≤3 Arc Sec

Định hướng

±0,5°

Độ dày

0.5mm-3mm

Kích thước

Tùy chỉnh

Chiều kính

2 inch-8 inch

Độ thô bề mặt

Ra<0,2nm



Ứng dụng:

BonTek Sapphire Wafer, số mô hình SAP là một sản phẩm được chứng nhận với ISO 9001. Với số lượng đặt hàng tối thiểu là 10 bộ và giá 60,00 đô la / e, wafer được đóng gói trong một hộp cassette có niêm phong chân không.Thời gian giao hàng là 2 ~ 4 tuần, và các điều khoản thanh toán là TT / trước. Khả năng cung cấp là 10000 pcs. Mở rõ của Sapphire Wafer là > 90%, và độ thô bề mặt là Ra <0.2nm.Các cạnh nghiền là tròn, và độ dày dao động từ 0,5mm đến 3mm.

BonTek Sapphire Wafer là sự lựa chọn hoàn hảo cho khách hàng tìm kiếm một Sapphire slice chất lượng cao hoặc Sapphire Wafer Substrate.sản phẩm chắc chắn sẽ cung cấp hiệu suất và độ tin cậy vượt trộiSố lượng đặt hàng tối thiểu, giá cả, thời gian giao hàng và điều khoản thanh toán là tất cả các tính năng hấp dẫn làm cho BonTek Sapphire Wafer là sản phẩm lý tưởng cho nhu cầu của bạn.



Bao bì và vận chuyển:

Bao bì và vận chuyển

Sapphire Wafers được đóng gói trong các hộp bìa bằng bọt và được vận chuyển trong bao bì bảo vệ để đảm bảo đến an toàn.Tất cả các đơn đặt hàng được vận chuyển thông qua một dịch vụ chuyển phát đáng tin cậy.

Muốn biết thêm chi tiết về sản phẩm này
Wafer Piezoelectric nhạy cao cho ứng dụng công nghiệp Wafer tinh thể đơn cho sử dụng quang học bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
