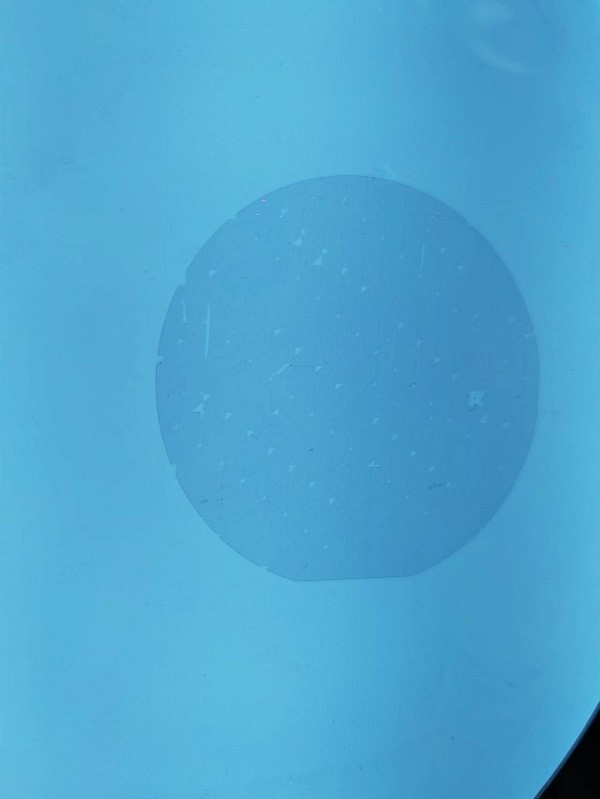

LTV 5mmx5mm 2μm Fused Silica Wafer TTV 20μm cho ngành công nghiệp bán dẫn
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | CSIMC |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Thanh toán:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | JGS1 JGS2 Tấm wafer thủy tinh và thạch anh JGS3 cho độ ổn định hóa học rõ nét quang học vượt trội | Mặt được đánh bóng Ra: | <1.0nm hoặc cụ thể theo yêu cầu |
|---|---|---|---|
| PLTV ((<0,5um): | ≥95% ((5mm*5mm) | Quá trình lây truyền: | Tia cực tím và nhìn thấy được |
| cây cung: | ±20µm, ±25µm, ±40µm, ±40µm, ±60µm, ±60µm | Chiều kính: | 50,8mm,76,2mm, 100mm, 150mm, 200mm |
| Vật liệu: | Silica nung chảy UV, thạch anh nung chảy (JGS1, JGS2, JGS3) | Bề mặt: | DSP, SSP, DSL |
| Làm nổi bật: | 2um Silicon Wafer nóng chảy,5x5mm Silicon Wafer đã nấu chảy,Các công nghiệp bán dẫn |
||
Mô tả sản phẩm
Mô tả sản phẩm:
Đặc điểm:
- Tên sản phẩm: JGS1 JGS2 JGS3 Glass và Quartz wafer cho độ rõ ràng quang học vượt trội và sự ổn định hóa học
- Vật liệu: Silica tan chảy tia UV, thạch anh tan chảy (JGS1, JGS2, JGS3)
- Đòn tròn cạnh: phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276
- Chiều kính: 50,8mm,76.2mm, 100mm, 150mm, 200mm
- Warp: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
Wafer silicon thủy tinh của chúng tôi, còn được gọi là Silicon Dioxide Wafer hoặc Quartz Wafer, là một sản phẩm chất lượng hàng đầu có tính minh bạch quang học vượt trội và ổn định hóa học.Được làm từ silic hợp kim loại UV và thạch anh hợp kim (JGS1), JGS2, JGS3), miếng này phù hợp với tiêu chuẩn SEMI M1.2 cho làm tròn cạnh và có sẵn trong đường kính từ 50,8mm đến 200mm.Wafer này là một sự lựa chọn đáng tin cậy cho nhiều ứng dụng khác nhau.
Các thông số kỹ thuật:
| Nhóm sản phẩm | Vỏ silic hợp kim |
| LTV (5mmx5mm) | < 2μm |
| Chuyển tiếp | Ánh sáng cực tím và hiển thị |
| Căn hộ chính | 22mm, 32,5mm, 42,5mm, 57,5mm/đường, đường, đường |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Độ dày | 350mm, 500mm, 1000mm |
| Đòn cạnh | Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276 |
| Loại | Silica nóng chảy, thạch anh nóng chảy |
| Vật liệu | UV Fused Silica, Quartz (JGS1, JGS2, JGS3) |
| Bề mặt | DSP, SSP, DSL |
Đây là bảng thông số kỹ thuật cho SiO2 Wafer, Wafer silicon thủy tinh, Wafer thạch anh nóng chảy.
Ứng dụng:
Các tùy chọn bề mặt có sẵn là DSP (đánh bóng hai mặt), DSP (đánh bóng hai mặt) và DSP (đánh bóng hai mặt).SSP (đánh bóng một mặt), và DSL (công cụ hai mặt xoay).
Mảng silic hợp nhất của chúng tôi là hoàn hảo cho các ứng dụng bán dẫn và MEMS khác nhau.pin quang điện, và các hệ thống vi điện cơ học. Wafer silica nóng chảy của chúng tôi cũng có tính chất quang học tuyệt vời, làm cho nó phù hợp để sử dụng trong sợi quang và ống kính.
Màn vi silic hợp nhất của chúng tôi được cung cấp trong bao bì băng / lọ và bị niêm phong chân không để đảm bảo chất lượng sản phẩm.nhu cầu sản phẩm của bạn sẽ luôn được đáp ứng kịp thờiThời gian giao hàng dao động từ 1-4 tuần tùy thuộc vào vị trí của bạn.
Chọn BonTek Fused Silica Wafer cho tất cả các nhu cầu ứng dụng bán dẫn và MEMS của bạn.
