SSP bề mặt nấu chảy silic wafer cho quá trình sản xuất MEMS
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Thanh toán:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Thông tin chi tiết |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| Làm nổi bật: | Quá trình sản xuất MEMS Silicon Wafer,SSP Bề mặt Silicon Wafer nóng chảy,Quá trình sản xuất MEMS Silicon Wafer nóng chảy |
||
Mô tả sản phẩm
Mô tả sản phẩm:
Vỏ silic hợp kim loại của chúng tôi được đánh bóng đến độ thô bề mặt dưới 1,0nm, hoặc có thể được xác định để đáp ứng các yêu cầu chính xác của bạn.Mức độ chính xác này đảm bảo hiệu suất tối ưu trong các ứng dụng bán dẫn và MEMS của bạnNgoài ra, wafer của chúng tôi đáp ứng các yêu cầu làm tròn cạnh của tiêu chuẩn SEMI M1.2, cũng như thông số kỹ thuật IEC62276.
Chúng tôi hiểu rằng biến dạng có thể là một mối quan tâm trong nhiều ứng dụng, đó là lý do tại sao chúng tôi cung cấp một loạt các tùy chọn để phù hợp với nhu cầu của bạn.ít hơn 40μm, dưới 50μm, dưới 60μm, và dưới 70μm. Điều này cho phép bạn chọn mức độ cong phù hợp nhất với ứng dụng của bạn.
Để đảm bảo thêm chất lượng của Wafer Silica hợp kim của chúng tôi, chúng tôi cũng đo TTV (sự thay đổi tổng độ dày) để đảm bảo rằng nó đáp ứng các thông số kỹ thuật của bạn.Wafer của chúng tôi có sẵn với mức TTV dưới 8μm, nhỏ hơn 10μm, nhỏ hơn 15μm, nhỏ hơn 20μm, nhỏ hơn 30μm và nhỏ hơn 40μm.
Nhìn chung, Wafer Silicon hợp kim của chúng tôi là một sự lựa chọn tuyệt vời cho các ứng dụng bán dẫn và MEMS của bạn.kết hợp với đánh bóng chính xác và làm tròn cạnh của nóChọn từ phạm vi của chúng tôi các tùy chọn cong và TTV để đảm bảo rằng wafer của chúng tôi đáp ứng chính xác các thông số kỹ thuật của bạn.
Đặc điểm:
- Tên sản phẩm: Wafer silic hợp kim
- Warp: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
- Danh mục sản phẩm: Vỏ silic hợp kim
- Vật liệu:
- Vật liệu silic hợp UV
- Thạch anh nóng chảy (JGS1, JGS2, JGS3)
- Thương hiệu: JGS1 JGS2 JGS3
- Loại:
- Silica nóng chảy
- Thạch anh nóng chảy
Từ khóa: Crystal Silica Wafer, Silica Glass Wafer, Quartz Fused Wafer
Các thông số kỹ thuật:
| Thuộc tính | Các tùy chọn |
|---|---|
| Căn hộ chính | 22mm, 32,5mm, 42,5mm, 57,5mm/đường, đường, đường |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| Vật liệu | UV Fused Silica, Quartz (JGS1, JGS2, JGS3) |
| Đòn cạnh | Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276 |
| Độ dày | 350mm, 500mm, 1000mm |
| Chuyển tiếp | Ánh sáng cực tím và hiển thị |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Quỳ xuống | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| Chiều kính | 50.8mm,76.2mm, 100mm, 150mm, 200mm |
| Mặt đánh bóng Ra | < 1,0nm hoặc cụ thể theo yêu cầu |
Bảng này cho thấy các thông số kỹ thuật cho sản phẩm Wafer Silicon Vitreous. Các tên phổ biến khác cho sản phẩm này bao gồm Wafer Silica Crystal và Wafer Silica Amorphous.
Ứng dụng:
Các Wafer silic hợp kim có các mô hình khác nhau, bao gồm JGS1, JGS2 và JGS3, và phù hợp với nhiều trường hợp và kịch bản ứng dụng sản phẩm, chẳng hạn như:
- Các sản phẩm quang học:Vỏ silic hợp kim là hoàn hảo cho độ rõ ràng quang học vượt trội, làm cho nó phù hợp với các sản phẩm quang học như ống kính, gương và ống kính.
- Công nghiệp bán dẫn:Các thuộc tính TTV và Bow của wafer làm cho nó trở thành một sản phẩm lý tưởng cho ngành công nghiệp bán dẫn, nơi độ chính xác và đồng nhất rất quan trọng.
- Nghiên cứu và Phát triển:Màn vi silic hợp kim cũng phù hợp cho các mục đích nghiên cứu và phát triển, chẳng hạn như trong lĩnh vực công nghệ nano và khoa học vật liệu.
Các Wafer silic hợp kim được cung cấp với làm tròn cạnh phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276, đảm bảo một trải nghiệm xử lý trơn tru và an toàn.trong khi cung dao động từ ± 20μm đến ± 60μm, tùy thuộc vào mô hình được chọn.
Hỗ trợ và Dịch vụ:
Sản phẩm Fused Silica Wafer của chúng tôi đi kèm với hỗ trợ kỹ thuật và dịch vụ toàn diện để đảm bảo hiệu suất tối ưu và sự hài lòng của khách hàng.Nhóm chuyên gia của chúng tôi có sẵn để hỗ trợ cài đặt, vận hành và bảo trì sản phẩm, cũng như khắc phục sự cố có thể phát sinh.chúng tôi cung cấp các giải pháp tùy chỉnh để đáp ứng các yêu cầu cụ thể của khách hàng và cung cấp đào tạo để đảm bảo sử dụng đúng sản phẩmCam kết của chúng tôi đối với chất lượng mở rộng vượt ra ngoài bán hàng ban đầu, vì chúng tôi cung cấp hỗ trợ liên tục để giải quyết bất kỳ câu hỏi hoặc mối quan tâm nào có thể phát sinh trong suốt thời gian sử dụng sản phẩm.
Bao bì và vận chuyển:
Bao bì sản phẩm

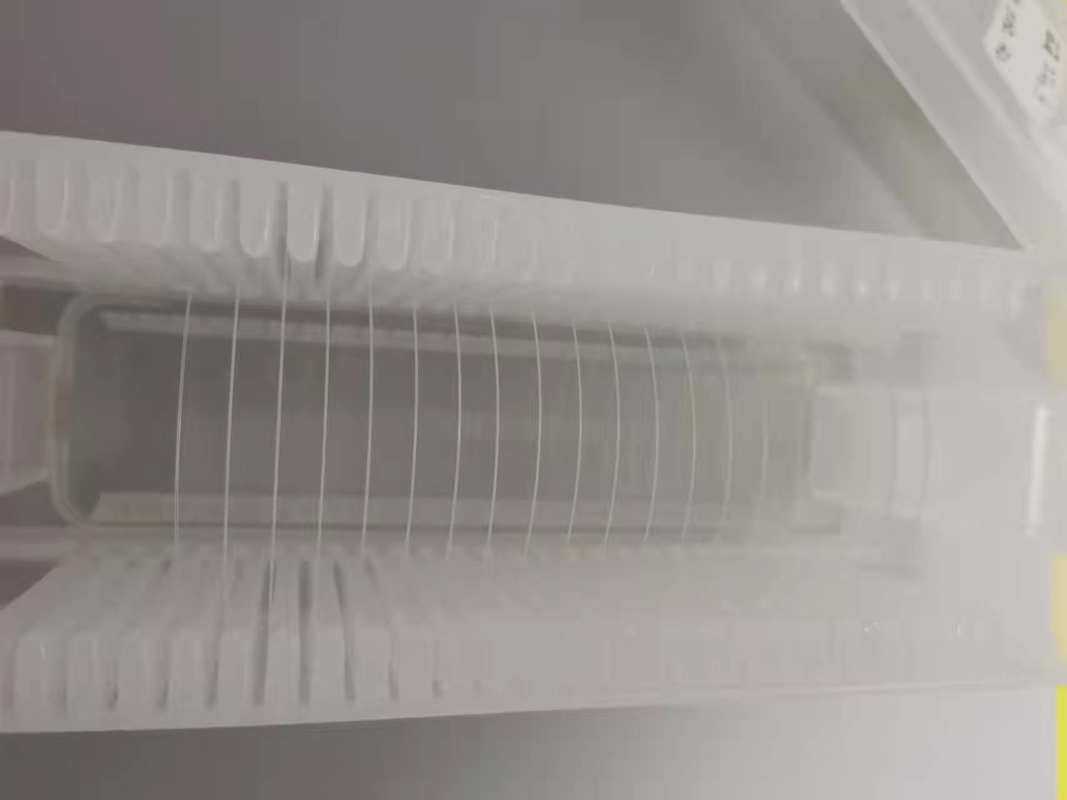

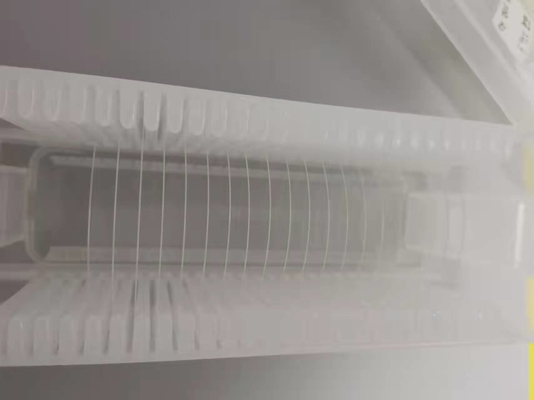

Sản phẩm Fused Silica Wafer sẽ được đóng gói an toàn trong môi trường phòng sạch để ngăn ngừa bất kỳ sự ô nhiễm nào.Các wafer sẽ được đặt trong một wafer mang với bảo vệ bọt nhúng để ngăn ngừa bất kỳ thiệt hại trong quá trình vận chuyển.
Vận chuyển:
Sản phẩm Silicon Wafer sẽ được vận chuyển thông qua một dịch vụ vận chuyển đáng tin cậy.Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của gói.
FAQ:
Q1: Tên thương hiệu của sản phẩm là gì?
A1: Tên thương hiệu của sản phẩm là BonTek.
Q2: Số lượng đặt hàng tối thiểu cho Wafer Silica Liền là bao nhiêu?
A2: Số lượng đơn đặt hàng tối thiểu cho Wafer Silica đã nấu chảy là 5 bộ.
Q3: Sản phẩm có chứng nhận nào?
A3: Các Wafer silic hợp kim đã được chứng nhận theo ISO: 9001 và ISO:14001.
Q4: Phương pháp đóng gói cho Wafer silic hợp kim là gì?
A4: Các Wafer silicon nóng chảy được đóng gói trong một hộp cassette hoặc lọ và được niêm phong chân không.
Q5: Thời gian giao hàng cho Wafer Silica Liền là bao nhiêu?
A5: Thời gian giao hàng cho Wafer silic hợp kim là 1-4 tuần.
