Quartz hợp nhất là sự lựa chọn tốt nhất cho thiết kế tiên tiến và thiết bị MEMS

Mô tả sản phẩm:

Quartz Fused Wafer của chúng tôi được thiết kế với độ chính xác và chính xác để đáp ứng các tiêu chuẩn yêu cầu của ngành công nghiệp bán dẫn..Điều này đảm bảo rằng wafer ổn định và bình đẳng trong quá trình sản xuất, cung cấp kết quả nhất quán.

Vỏ kính silicon của chúng tôi cung cấp khả năng truyền cao cho cả tia cực tím và ánh sáng nhìn thấy, làm cho nó hoàn hảo cho các ứng dụng khác nhau như vi điện tử, quang học và quang học.Món bánh được đánh bóng hoàn hảo, với một mặt được đánh bóng Ra nhỏ hơn 1,0nm hoặc cụ thể theo yêu cầu, đảm bảo không có khiếm khuyết hoặc trầy xước trên bề mặt có thể ảnh hưởng đến hiệu suất của wafer.

Các Wafer SiO2 của chúng tôi có độ cong thấp, đảm bảo rằng nó vẫn ổn định và ổn định trong suốt quá trình sản xuất.ít hơn 50μm, ít hơn 50μm, ít hơn 60μm, và ít hơn 60μm, cho bạn sự linh hoạt để chọn lựa tốt nhất cho ứng dụng cụ thể của bạn.

Màn vi silic hợp kim của chúng tôi là một sản phẩm đáng tin cậy và hiệu suất cao đảm bảo kết quả đặc biệt.bao gồm cả vi điện tửĐặt hàng ngay và trải nghiệm hiệu suất và chất lượng mà SiO2 Wafer của chúng tôi cung cấp.

Đặc điểm:

• Tên sản phẩm: Wafer silic hợp kim
• Độ dày:
  • 350um
  • 500mm
  • 1000um
• Căn hộ chính:
  • 22mm
  • 32.5mm
  • 42.5mm
  • 57.5mm/cát
  • nét
  • nét
• TTV:
  • < 8μm
  • < 10μm
  • < 15μm
  • < 20μm
  • < 30μm
  • < 30μm
• Danh mục sản phẩm: Vỏ silic hợp kim
• Warp:
  • < 30μm
  • < 40μm
  • < 50μm
  • < 50μm
  • < 60μm
  • < 60μm

Từ khóa: Quartz Wafer, Fused Silica Wafer, Silica Glass Wafer

Các thông số kỹ thuật:

Ứng dụng:

Các Wafer Silicon hợp kim có sẵn trong các đường kính khác nhau, bao gồm 50,8mm, 76,2mm, 100mm, 150mm, và 200mm.nét. Bề mặt của wafer có sẵn trong DSP, SSP, và DSL. Các gói wafer đi kèm trong hộp cassette / lọ đóng gói, niêm phong chân không để đảm bảo an toàn của nó trong khi giao hàng.

Các Wafer silic hợp kim từ BonTek đã được chứng nhận theo ISO:9001 và ISO:14001, đảm bảo rằng sản phẩm đáp ứng tất cả các tiêu chuẩn chất lượng và thân thiện với môi trường.

Các Wafer silic hợp kim là một sản phẩm lý tưởng cho các dịp và kịch bản ứng dụng khác nhau. Nó được sử dụng rộng rãi trong ngành công nghiệp bán dẫn,nơi nó được sử dụng để chế tạo mạch tích hợp phức tạp và vi mạchWafer cũng được sử dụng trong ngành công nghiệp quang học để sản xuất ống kính chính xác và các thành phần quang học.Sự ổn định nhiệt cao của wafer và khả năng chống sốc nhiệt tuyệt vời làm cho nó lý tưởng để sử dụng trong các ứng dụng nhiệt độ cao.

Các Wafer silic hợp kim là một sản phẩm linh hoạt có thể được sử dụng trong các kịch bản khác nhau. Nó là một vật liệu tuyệt vời để làm cho hệ thống vi điện cơ học (MEMS),được sử dụng để chế tạo các cảm biến vi mô và các microactuatorWafer cũng được sử dụng trong ngành công nghiệp hàng không vũ trụ, nơi nó được sử dụng để tạo ra các thành phần chống nhiệt độ cao có thể chịu được môi trường khắc nghiệt.Wafer cũng được sử dụng trong ngành công nghiệp y sinh, nơi nó được sử dụng để tạo ra các chip sinh học và các thiết bị y tế khác.

Cho dù bạn đang trong ngành công nghiệp bán dẫn, ngành công nghiệp quang học, ngành công nghiệp hàng không vũ trụ, hoặc ngành công nghiệp y sinh, các Wafer silic hợp kim từ BonTek là một sản phẩm lý tưởng cho nhu cầu của bạn.Với khả năng cung cấp 20000 bộ/tháng, chúng tôi có thể đáp ứng nhu cầu của bạn và cung cấp sản phẩm trong vòng 1-4 tuần. Giá của sản phẩm là đàm phán, và các điều khoản thanh toán là T / T.

Hỗ trợ và Dịch vụ:

Các Wafer Silica hợp kim của chúng tôi có chất lượng cao nhất và được sử dụng rộng rãi trong nhiều ứng dụng khác nhau như sản xuất bán dẫn, MEMS và quang học.Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ để đảm bảo rằng sản phẩm của chúng tôi đáp ứng yêu cầu của bạnDịch vụ của chúng tôi bao gồm:

• Kích thước và thông số kỹ thuật tùy chỉnh để đáp ứng nhu cầu của bạn
• Làm sạch bề mặt và chuẩn bị để sử dụng ngay lập tức
• Tư vấn chuyên gia về xử lý và chế biến wafer
• Kiểm soát và đảm bảo chất lượng để đảm bảo tính nhất quán và độ tin cậy của các sản phẩm của chúng tôi
• Thời gian hoàn thành nhanh để đáp ứng lịch trình của bạn

Đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng giúp bạn với bất kỳ câu hỏi hoặc mối quan tâm nào bạn có thể có liên quan đến các sản phẩm Silicon Wafer hợp kim của chúng tôi.

Bao bì và vận chuyển:

Tên sản phẩm: Wafer silic hợp kim

Mô tả sản phẩm: Độ tinh khiết cao, khả năng chống nhiệt độ cao và tính chất quang học tuyệt vời làm cho các tấm silica nóng chảy hoàn hảo cho các ứng dụng bán dẫn và quang học.

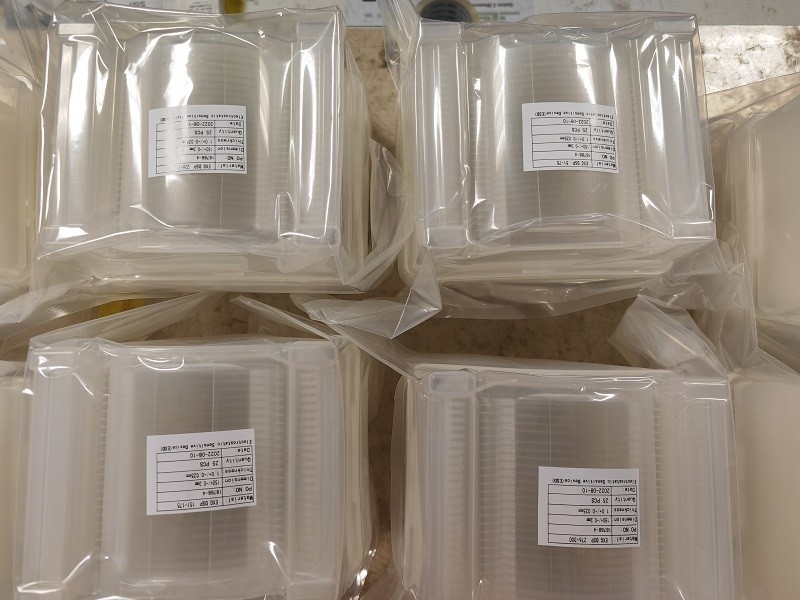

Bao bì: Các miếng silica đã tan chảy được đóng gói cẩn thận trong một môi trường phòng sạch để ngăn ngừa bất kỳ sự ô nhiễm nào.Mỗi miếng bánh được bọc riêng bằng vật liệu chống tĩnh và đặt trong một thùng chứa bảo vệ.

Giao hàng: Chúng tôi cung cấp vận chuyển trên toàn thế giới cho các miếng silica nóng chảy của chúng tôi. Chúng được vận chuyển thông qua một dịch vụ vận chuyển an toàn để đảm bảo giao hàng an toàn và kịp thời.Thời gian giao hàng có thể khác nhau tùy thuộc vào điểm đến.
