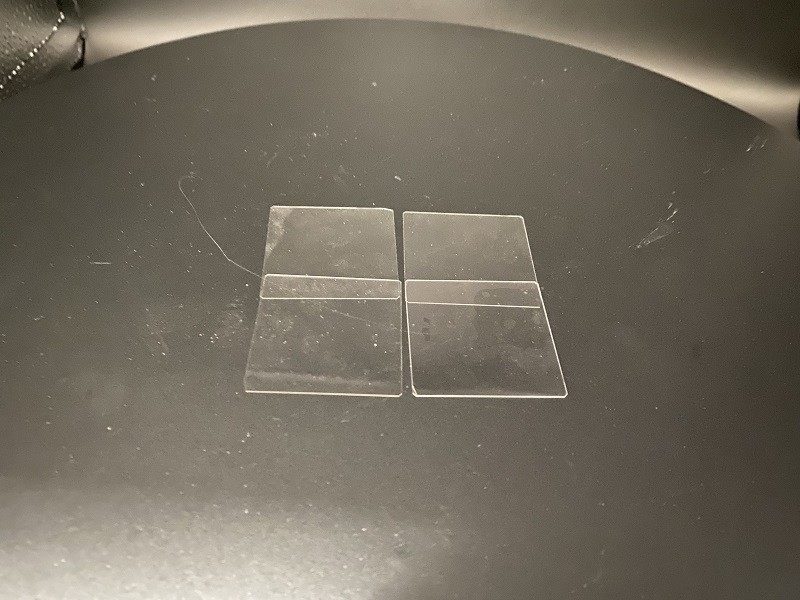

Đường viền silic hợp kim chính xác TTV 20μm PLTV≥95% Diameter 50.8mm cho hiệu suất tối ưu
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | CSIMC |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Thanh toán:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Giá bán: | Có thể đàm phán |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | JGS1 JGS2 Tấm wafer thủy tinh và thạch anh JGS3 cho độ ổn định hóa học rõ nét quang học vượt trội | cây cung: | ±20µm, ±25µm, ±40µm, ±40µm, ±60µm, ±60µm |
|---|---|---|---|
| PLTV ((<0,5um): | ≥95% ((5mm*5mm) | Đòn cạnh: | Tuân thủ tiêu chuẩn SEMI M1.2/tham khảo IEC62276 |
| Ứng dụng: | Chất bán dẫn, MEMS | Thương hiệu: | JGS1 JGS2 JGS3 |
| Bề mặt: | DSP, SSP, DSL | TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm |
| Làm nổi bật: | PLTV 95% Silicon Wafer nóng chảy,Vỏ silic hợp chính xác,50.8mm Silicon Wafer đã được nóng chảy |
||
Mô tả sản phẩm
Mô tả sản phẩm:
Các Wafer silic hợp kim có sẵn trong các kích thước khác nhau, độ dày, và bề mặt kết thúc. mặt đánh bóng Ra là ít hơn 1.0nm hoặc có thể được chỉ định theo yêu cầu. sản phẩm có sẵn trong JGS1,JGS2, và JGS3 loại vải thủy tinh và thạch anh cho độ sáng quang học vượt trội và sự ổn định hóa học. Sản phẩm cũng có sẵn trong các kết thúc bề mặt khác nhau, bao gồm DSP, SSP và DSL,tùy thuộc vào các yêu cầu ứng dụng.
Các Wafer silic hợp kim được biết đến với các đặc tính tuyệt vời của nó, bao gồm chống nhiệt độ cao, mở rộng nhiệt thấp, và quán tính hóa học. nó cũng có một hệ số mở rộng nhiệt thấp,làm cho nó phù hợp để sử dụng trong các ứng dụng nhiệt độ caoSản phẩm có TTV dưới 8μm, <10μm, <15μm, <20μm, <30μm hoặc <30μm, tùy thuộc vào thông số kỹ thuật.
Các Wafer silic hợp kim được sử dụng rộng rãi trong ngành công nghiệp bán dẫn, nơi nó được sử dụng như một chất nền để sản xuất mạch tích hợp.khi nó được sử dụng làm chất nền để lắng đọng các màng mỏngSản phẩm cũng được sử dụng trong điện tử, nơi nó được sử dụng làm chất nền để sản xuất các cảm biến và các thiết bị điện tử khác.
Màn vi silic hợp kim là một thành phần thiết yếu trong quá trình sản xuất các thiết bị điện tử và quang học khác nhau.bao gồm chống nhiệt độ caoSản phẩm có sẵn trong các loại, kích thước, độ dày và kết thúc bề mặt khác nhau, làm cho nó phù hợp với các ứng dụng khác nhau.Cho dù bạn cần một Quartz Wafer, Silicon Crystal Wafer, hay SiO2 Wafer, Silicon Wafer đã nấu chảy là giải pháp hoàn hảo cho nhu cầu của bạn.
Đặc điểm:
- Tên sản phẩm: Wafer silic hợp kim
- Lớp phẳng chính: 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch
- Độ dày: 350mm, 500mm, 1000mm
- Loại: Silica nóng chảy, Thạch anh nóng chảy
- TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm
- Vật liệu: Silica tan chảy tia UV, thạch anh tan chảy (JGS1, JGS2, JGS3)
Bạn đang tìm kiếm một silic crystal wafer hoặc silic vitreous wafer? wafer silic hợp kim của chúng tôi là giải pháp hoàn hảo cho nhu cầu của bạn. với một loạt các tùy chọn cơ bản phẳng, độ dày, loại, TTV,và Tài liệu có sẵn, chúng tôi có thể giúp bạn tìm đúng sản phẩm cho dự án của bạn.
Các thông số kỹ thuật:
| Nhóm sản phẩm | Vỏ silic tinh thể |
|---|---|
| Thương hiệu | JGS1 JGS2 JGS3 |
| Đòn cạnh | Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276 |
| Độ dày | 350mm, 500mm, 1000mm |
| Bề mặt | DSP, SSP, DSL |
| Căn hộ chính | 22mm, 32,5mm, 42,5mm, 57,5mm/đường, đường, đường |
| Mặt đánh bóng Ra | < 1,0nm hoặc cụ thể theo yêu cầu |
| LTV (5mmx5mm) | < 2μm |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Quỳ xuống | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
Ứng dụng:
Màn vi silic hợp kim hợp kim là lý tưởng để sử dụng trong các kịch bản đòi hỏi sự truyền tải cao của tia cực tím và ánh sáng nhìn thấy.150mm, và 200mm, làm cho nó phù hợp với một loạt các ứng dụng.
Các Wafer silic hợp kim có thể được sử dụng trong các kịch bản ứng dụng khác nhau bao gồm vi điện tử, MEMS, và công nghệ nano.sản phẩm được sử dụng trong sản xuất mạch tích hợpTrong MEMS, sản phẩm được sử dụng trong sản xuất cảm biến, thiết bị điều khiển và thiết bị vi chất.Sản phẩm được sử dụng trong sản xuất các thiết bị nano, cảm biến nano, và các thiết bị nanofluidic.
Wafer silic hợp kim cũng phù hợp với các ứng dụng đòi hỏi độ sáng quang học vượt trội và sự ổn định hóa học. Wafer có TTV <8μm, <10μm, <15μm, <20μm, <30μm, và <30μm,làm cho nó lý tưởng để sử dụng trong quang học chính xác, quang phổ và quang học laser. Sản phẩm cũng được sử dụng trong sản xuất ống kính, ống kính, gương và bộ lọc.
Tóm lại, BonTek Fused Silica Wafer là một sản phẩm linh hoạt và đáng tin cậy phù hợp để sử dụng trong các ngành công nghiệp và ứng dụng khác nhau.Với khả năng truyền cực tím và ánh sáng nhìn thấy cao, biến đổi độ dày thấp, độ rõ ràng quang học vượt trội, và sự ổn định hóa học, sản phẩm này là sự lựa chọn lý tưởng cho bất cứ ai tìm kiếm một tấm wafer chất lượng cao.
Hỗ trợ và Dịch vụ:
Sản phẩm Silicon Wafer đã được thiết kế để đáp ứng các tiêu chuẩn chất lượng cao nhất và cung cấp hiệu suất đáng tin cậy trong nhiều ứng dụng khác nhau.Nhóm hỗ trợ kỹ thuật của chúng tôi sẵn sàng giúp bạn với bất kỳ câu hỏi hoặc mối quan tâm nào bạn có thể có liên quan đến việc sử dụng và xử lý sản phẩm của chúng tôi.
Chúng tôi cung cấp một loạt các dịch vụ để đảm bảo rằng các Wafer Silica hợp kim của chúng tôi đáp ứng các yêu cầu cụ thể của bạn.Chúng tôi cũng cung cấp dịch vụ kiểm tra và thử nghiệm wafer để đảm bảo chất lượng và độ tin cậy của sản phẩm của chúng tôi.
Nhóm kỹ thuật viên và kỹ sư có kinh nghiệm của chúng tôi tận tâm cung cấp cho bạn sự hỗ trợ và dịch vụ bạn cần để đạt được mục tiêu của mình.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về sản phẩm Wafer silic hợp kim nóng chảy của chúng tôi và làm thế nào chúng tôi có thể giúp bạn đáp ứng các yêu cầu kỹ thuật của bạn.
Bao bì và vận chuyển:
Bao bì sản phẩm
Các Wafer silic hợp kim sẽ được đặt cẩn thận trong một thùng nhựa để ngăn ngừa bất kỳ thiệt hại nào trong quá trình vận chuyển.Các thùng chứa sẽ được niêm phong và đặt trong một hộp bìa cứng với đệm thích hợp để ngăn chặn bất kỳ chuyển động trong quá trình vận chuyển.
Vận chuyển:
Các Wafer silic hợp kim sẽ được vận chuyển thông qua một dịch vụ vận chuyển đáng tin cậy để đảm bảo giao hàng kịp thời và an toàn. Chi phí vận chuyển sẽ được tính dựa trên điểm đến và trọng lượng của gói.Một số theo dõi sẽ được cung cấp cho khách hàng để theo dõi gói trong quá trình vận chuyển.
FAQ:
Đáp: Bánh silica nóng chảy của chúng tôi là từ thương hiệu BonTek.
Q: Số mô hình có sẵn cho wafer silica nóng chảy của bạn là gì?
A: Chúng tôi có hai số mô hình có sẵn, Silicon nóng chảy và Thạch anh nóng chảy.
Hỏi: Máy pha silic hợp kim của bạn có chứng nhận nào?
Đáp: Bánh silica nóng chảy của chúng tôi có chứng nhận ISO: 9001 và ISO: 14001.
Q: Số lượng đặt hàng tối thiểu cho miếng silica hợp nhất của bạn là bao nhiêu?
A: Số lượng đơn đặt hàng tối thiểu cho miếng silica hợp nhất của chúng tôi là 5 miếng.
Hỏi: Phương pháp đóng gói cho miếng silica nóng chảy của bạn là gì?
A: Vỏ silic hợp nhất của chúng tôi đi kèm trong bao bì Cassette / Jar và được niêm phong chân không để giao hàng an toàn.
Hỏi: Bạn chấp nhận các điều khoản thanh toán nào cho wafer silica nóng chảy của bạn?
A: Chúng tôi chấp nhận thanh toán qua T / T.
Q: Khả năng cung cấp cho wafer silica nóng chảy của bạn là bao nhiêu?
A: Bánh silica hợp nhất của chúng tôi có khả năng cung cấp 20.000 miếng mỗi tháng.
Q: Phải mất bao lâu để giao wafer silica nóng chảy của bạn?
A: Thời gian giao hàng cho wafer silica nóng chảy của chúng tôi là từ 1-4 tuần.
Hỏi: Giá của miếng silica nóng chảy của bạn có thể đàm phán không?
A: Vâng, giá cho wafer silica nóng chảy của chúng tôi có thể đàm phán dựa trên số lượng đặt hàng.
