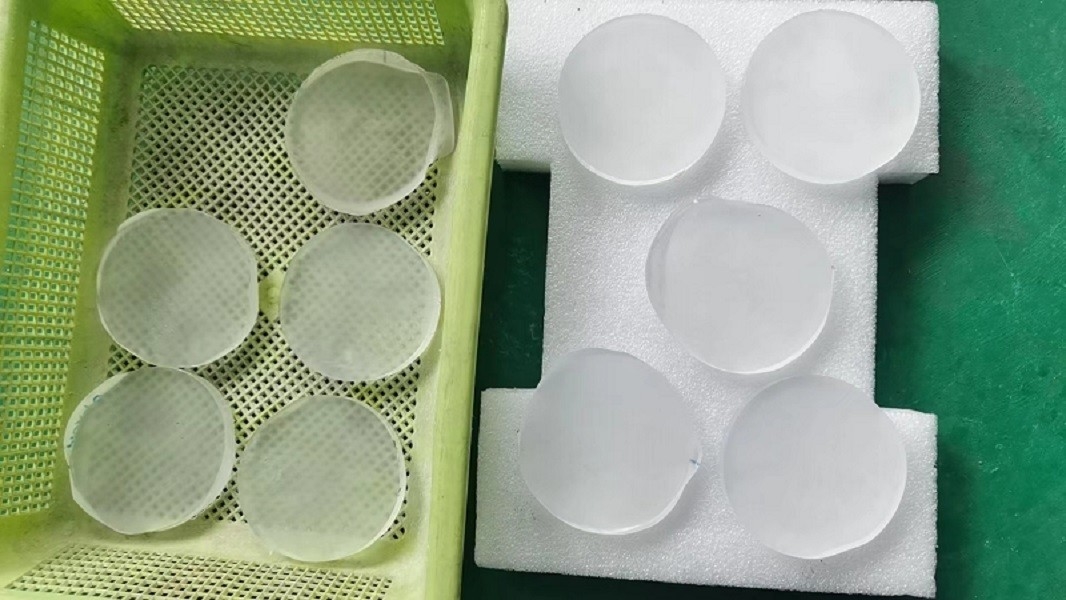

Miếng thủy tinh silic 1.0nm bên được đánh bóng tùy chỉnh cho MEMS

Mô tả sản phẩm:

Một trong những tính năng chính của sản phẩm này là mặt đánh bóng Ra của nó, nhỏ hơn 1,0nm hoặc cụ thể theo yêu cầu, làm cho nó lý tưởng cho các ứng dụng chính xác cao.Các Wafer silic hợp kim cũng có đặc tính truyền xuất sắc, cho phép tia cực tím và ánh sáng nhìn thấy đi qua với sự hấp thụ tối thiểu.

Các Wafer silic hợp kim có sẵn trong các kích thước khác nhau, với một phẳng chính là 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch, làm cho nó dễ dàng để chọn đúng kích thước cho ứng dụng cụ thể của bạn.Ngoài ra, bề mặt của wafer có thể được đánh bóng hai mặt (DSP), đánh bóng một mặt (SSP), hoặc đánh bóng hai mặt (DSL), tùy thuộc vào nhu cầu của bạn.

Tóm lại, Wafer silic hợp kim là một sản phẩm chất lượng hàng đầu rất phù hợp cho các ứng dụng khác nhau trong ngành công nghiệp bán dẫn.Tính chất đặc biệt của nó và các tùy chọn bề mặt khác nhau làm cho nó một lựa chọn linh hoạt cho nhu cầu dự án của bạnNếu bạn đang tìm kiếm một sản phẩm chất lượng cao và đáng tin cậy, hãy tìm sản phẩm của chúng tôi.



Đặc điểm:

• Tên sản phẩm: JGS1 JGS2 JGS3 Glass và Quartz wafer cho độ rõ ràng quang học vượt trội và sự ổn định hóa học
• PLTV (< 0,5mm): ≥ 95% (5mm*5mm)
• Loại: Silica nóng chảy, Thạch anh nóng chảy
• Độ dày: 350mm, 500mm, 1000mm
• TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm

Các đặc điểm của sản phẩm Wafer silic hợp kim:

• Quartz Wafer
• SiO2 Wafer
• Vỏ silic crystal



Các thông số kỹ thuật:

Parameter	Giá trị
Chiều kính	50.8mm, 76.2mm, 100mm, 150mm, 200mm
Chuyển tiếp	Ánh sáng cực tím và hiển thị
Loại	Silica nóng chảy, thạch anh nóng chảy
Độ dày	350mm, 500mm, 1000mm
TTV	< 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm
Vật liệu	UV Fused Silica, Quartz (JGS1, JGS2, JGS3)
PLTV ((<0,5um)	≥95% ((5mm*5mm)
Warp.	< 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm
Ứng dụng	Máy bán dẫn, MEMS
Thương hiệu	JGS1 JGS2 JGS3



Ứng dụng:

Wafer silic hợp kim hợp nhất phù hợp với nhiều ứng dụng khác nhau. Wafer có thể được sử dụng trong ngành công nghiệp bán dẫn để sản xuất vi mạch.Wafer cũng có thể được sử dụng trong ngành công nghiệp quang học để sản xuất ống kính, gương và ống kính. Wafer cũng được sử dụng trong ngành công nghiệp năng lượng mặt trời để sản xuất pin mặt trời.

Wafer silic hợp kim có sẵn trong các thông số kỹ thuật warp khác nhau, bao gồm <30μm, <40μm, <50μm, <50μm, <60μm và <60μm.Các wafer có đặc tính truyền xuất sắc trong các dải tia cực tím và nhìn thấy. Wafer có sẵn ở cả hai loại silicon nóng chảy và thạch anh nóng chảy. Wafer có PLTV ((< 0.5um) ≥95% ((5mm * 5mm), đảm bảo rằng sản phẩm có mức độ tinh khiết cao.

Nhìn chung, BonTek Fused Silica Wafer là một sản phẩm chất lượng cao phù hợp với nhiều ứng dụng khác nhau.14001Sản phẩm có sẵn trong các thông số kỹ thuật khác nhau và phù hợp với các ngành công nghiệp bán dẫn, quang học, năng lượng mặt trời và nghiên cứu.



Hỗ trợ và Dịch vụ:

Sản phẩm Silicon Wafer hợp kim của chúng tôi được hỗ trợ bởi đội ngũ chuyên gia hỗ trợ kỹ thuật có kinh nghiệm sẵn sàng trả lời bất kỳ câu hỏi hoặc mối quan tâm nào bạn có thể có.Chúng tôi cung cấp một loạt các dịch vụ để giúp bạn tận dụng tối đa sản phẩm của bạnbao gồm:

• Tư vấn chuyên gia để giúp bạn chọn sản phẩm phù hợp cho ứng dụng của bạn
• Dịch vụ sản xuất wafer tùy chỉnh để đáp ứng nhu cầu cụ thể của bạn
• Hỗ trợ kỹ thuật và hỗ trợ khắc phục sự cố
• Dịch vụ đào tạo và hỗ trợ tại chỗ
• Dịch vụ sửa chữa và bảo trì sản phẩm

Mục tiêu của chúng tôi là đảm bảo rằng bạn hoàn toàn hài lòng với việc mua Wafer Silica đã nấu chảy của bạn và nó đáp ứng mong đợi của bạn về chất lượng và hiệu suất.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về hỗ trợ kỹ thuật và dịch vụ của chúng tôi.



Bao bì và vận chuyển:

Bao bì sản phẩm

• Các miếng silica nóng chảy được đóng gói riêng trong túi polypropylene lớp phòng sạch để ngăn ngừa ô nhiễm.
• Sau đó, những túi này được đặt trong các hộp bìa cứng với vỏ bọt để bảo vệ thêm trong quá trình vận chuyển.
• Các hộp được dán nhãn rõ ràng với tên sản phẩm, kích thước và số lượng.

Vận chuyển:

• Chúng tôi cung cấp vận chuyển trên toàn thế giới thông qua các nhà cung cấp dịch vụ đáng tin cậy, bao gồm FedEx, DHL và UPS.
• Tất cả các gói được bảo hiểm để bảo vệ chống lại thiệt hại hoặc mất trong quá trình vận chuyển.
• Khách hàng sẽ nhận được một số theo dõi một khi gói của họ đã được vận chuyển.
• Thời gian vận chuyển có thể khác nhau tùy thuộc vào điểm đến, nhưng chúng tôi cố gắng để cung cấp sản phẩm nhanh chóng và hiệu quả nhất có thể.



FAQ:

BonTek

2Các mô hình có sẵn cho wafer silica nóng chảy là gì?

Silica nóng chảy, thạch anh nóng chảy

3Sản phẩm có chứng nhận nào?

ISO:9001, ISO:14001

4Số lượng đặt hàng tối thiểu là bao nhiêu?

5 bộ

5Các điều khoản thanh toán cho sản phẩm là gì?

T/T

6Khả năng cung cấp sản phẩm mỗi tháng là bao nhiêu?

20000 bộ/tháng

7Thời gian giao hàng của sản phẩm là bao lâu?

1-4 tuần

8Bao bì của sản phẩm là gì?

Bao bì hộp cassette/ Jar, kín dưới chân không

9Giá có thể đàm phán được không?

Vâng, giá cả có thể đàm phán.
