Quartz hợp nhất cho ngành công nghiệp bán dẫn 1000um Độ dày và cung ± 40μm

Mô tả sản phẩm:

Quartz Wafer này có sẵn trong nhiều kích thước khác nhau, với kích thước Primary Flat 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch.5um) với tối thiểu 95% trong một khu vực 5mm x 5mmTTV của wafer cũng ấn tượng, với các tùy chọn <8μm, <10μm, <15μm, <20μm, <30μm, và <30μm, phục vụ các nhu cầu và yêu cầu khác nhau.

Một trong những lợi thế chính của Quartz Wafer này là chất lượng bề mặt của nó, có ba tùy chọn - DSP, SSP, DSL.với cả hai mặt được đánh bóng đến mức độ chính xác cao. SSP hoặc bề mặt đánh bóng một mặt có một mặt được đánh bóng, trong khi mặt kia thô hơn và phù hợp với các ứng dụng gắn kết.nhưng với mức độ chính xác thấp hơn DSP.

JGS1 JGS2 JGS3 Glass và Quartz wafer cho Superior Optical Clarity Chemical Stability phù hợp cho các ứng dụng khác nhau, bao gồm nhưng không giới hạn ở MEMS, bán dẫn,và vi điện tửNó được sử dụng rộng rãi trong sản xuất các thiết bị vi điện tử, các thành phần quang học và cảm biến, cũng như trong nghiên cứu và phát triển.

Nhìn chung, the JGS1 JGS2 JGS3 Glass and Quartz wafer for Superior Optical Clarity Chemical Stability is a must-have for anyone looking for a high-quality Quartz Wafer that offers excellent optical and mechanical propertiesSự sẵn có của nó trong các kích thước khác nhau, chất lượng bề mặt và các tùy chọn TTV làm cho nó trở thành một lựa chọn linh hoạt cho các ứng dụng khác nhau.

Đặc điểm:

• Tên sản phẩm: Wafer silic hợp kim
• Đòn tròn cạnh: phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276
• Danh mục sản phẩm: Vỏ silic hợp kim
• Lớp phẳng chính: 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch
• PLTV ((< 0,5mm): ≥ 95% ((5mm*5mm)
• Vật liệu: Silica tan chảy tia UV, thạch anh tan chảy (JGS1, JGS2, JGS3)

Từ khóa: Silicon Crystal Wafer, Quartz Wafer, Amorphous Silica Wafer

Các thông số kỹ thuật:

Các thông số kỹ thuật cho Wafer thủy tinh silic, Wafer silic thủy tinh, Wafer silic tinh thể được hiển thị trong bảng trên.

Ứng dụng:

BonTek, một nhà sản xuất hàng đầu của chất lượng cao Fused Silica Wafer, giới thiệu sản phẩm hàng đầu của nó là hoàn hảo cho các ứng dụng khác nhau trong các ngành công nghiệp khác nhau.Màn vi silic hợp kim của chúng tôi được làm từ thủy tinh silic tinh khiết cao, đó là một dạng vô hình của SiO2, làm cho nó có khả năng chống lại sốc nhiệt và ăn mòn hóa học cao. Nó có sẵn trong các kích thước và loại khác nhau, bao gồm Silicon nóng chảy và Thạch anh nóng chảy,có đường kính 50.8mm, 76.2mm, 100mm, 150mm, và 200mm.

BonTek's Fused Silica Wafer được chứng nhận theo ISO:9001 và ISO:14001, đảm bảo rằng nó tuân thủ các tiêu chuẩn quốc tế về quản lý chất lượng và môi trường. Nó được sản xuất ở Trung Quốc, với số lượng đặt hàng tối thiểu là 5 chiếc. Giá là có thể đàm phán,và các điều khoản thanh toán là T / TChúng tôi có khả năng cung cấp 20.000 chiếc mỗi tháng, với thời gian giao hàng 1-4 tuần, tùy thuộc vào vị trí của bạn.

Các sản phẩm của chúng tôi được sản xuất với độ cao ≥ 95% (5mm * 5mm)làm cho nó rất đáng tin cậy cho các ứng dụng của bạn. Mặt được đánh bóng Ra là <1.0nm hoặc cụ thể theo yêu cầu, đảm bảo bề mặt mịn mà không có khiếm khuyết.

BonTek's Fused Silica Wafer là lý tưởng cho các dịp và kịch bản khác nhau, chẳng hạn như trong ngành công nghiệp bán dẫn để sản xuất vi mạch, ngành công nghiệp quang học để sản xuất ống kính và gương,và ngành công nghiệp năng lượng mặt trời để sản xuất pin mặt trờiNó cũng có thể được sử dụng trong nghiên cứu và phát triển cho các lĩnh vực khác nhau, bao gồm vật lý, hóa học và khoa học vật liệu.

Đầu tư vào các sản phẩm của chúng tôi sẽ cung cấp cho bạn một lợi thế cạnh tranh trong ngành công nghiệp của bạn.

Hỗ trợ và Dịch vụ:

Sản phẩm Silicon Wafer hợp kim của chúng tôi được hỗ trợ bởi nhóm chuyên gia kỹ thuật của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi hoặc mối quan tâm nào bạn có thể có về sản phẩm.Chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ để đảm bảo rằng bạn có được nhiều nhất từ các Wafers Silicon hợp kim của bạnDịch vụ của chúng tôi bao gồm:

• Thông số kỹ thuật wafer tùy chỉnh để đáp ứng yêu cầu độc đáo của bạn
• Dịch vụ đánh bóng và làm sạch wafer cho hiệu suất tối ưu
• Dịch vụ kết nối và tích hợp wafer cho các cấu trúc thiết bị phức tạp
• Tư vấn chuyên gia về thiết kế và sản xuất wafer
• Đào tạo và giáo dục về xử lý, lưu trữ và sử dụng Wafer Silica hợp kim

Mục tiêu của chúng tôi là giúp bạn tối đa hóa hiệu suất và độ tin cậy của thiết bị thông qua sản phẩm và dịch vụ hỗ trợ kỹ thuật của chúng tôi.

Bao bì và vận chuyển:

Bao bì sản phẩm

Sản phẩm Fused Silica Wafer sẽ được đóng gói an toàn để đảm bảo giao hàng an toàn.Hộp sẽ được dán nhãn với tên sản phẩm, số lượng, và bất kỳ thông tin liên quan nào khác.

Vận chuyển:

Sản phẩm Fused Silica Wafer sẽ được vận chuyển thông qua một nhà vận chuyển có uy tín như FedEx hoặc UPS. Chi phí vận chuyển sẽ được tính dựa trên trọng lượng và điểm đến của gói.Chúng tôi cung cấp cả hai lựa chọn vận chuyển trong nước và quốc tếKhách hàng có thể chọn từ tiêu chuẩn hoặc vận chuyển nhanh tùy thuộc vào nhu cầu và sở thích của họ.

FAQ:

1. Cái tên thương hiệu của miếng silic hợp nhất là gì?

   Trả lời: Tên thương hiệu của miếng silica nóng chảy là BonTek.

2. Những mô hình có sẵn cho các wafer silica nóng chảy?

   Trả lời: Các mô hình có sẵn cho wafer silica nóng chảy là Silica nóng chảy và Thạch anh nóng chảy.

3. Những chứng nhận nào có các wafer silica nóng chảy có?

   Trả lời: Bánh silica nóng chảy có chứng nhận ISO: 9001 và ISO: 14001.

4. Số lượng đặt hàng tối thiểu cho wafer silica nóng chảy là bao nhiêu?

   Trả lời: Số lượng đơn đặt hàng tối thiểu cho miếng silica nóng chảy là 5 bộ.

5. Chi tiết bao bì của miếng silica đã tan là gì?

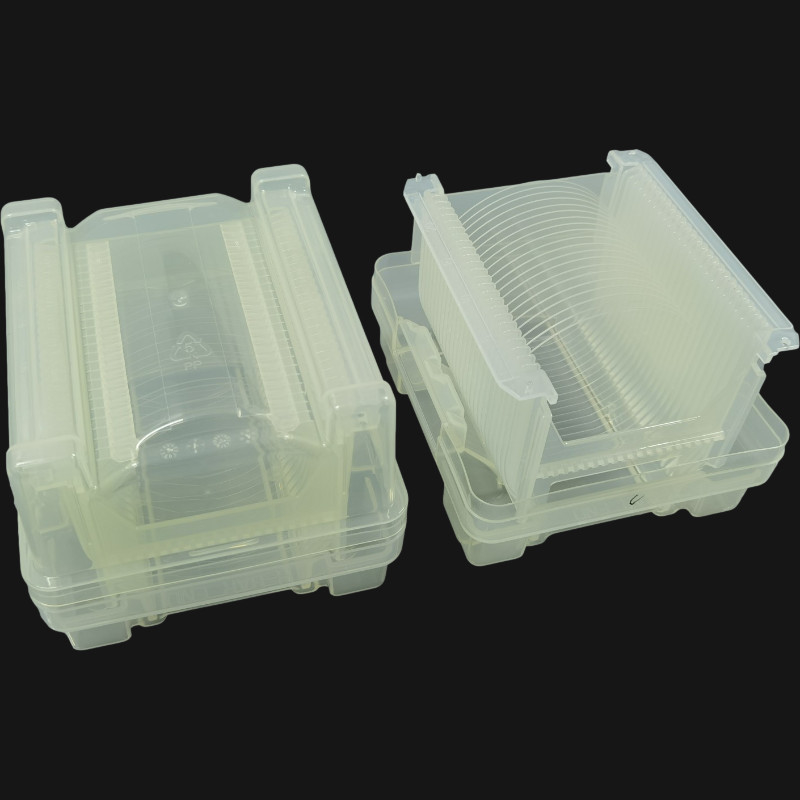

   Trả lời: Chi tiết bao bì của miếng silica nóng chảy là gói Cassette / Jar, niêm phong chân không.

Lưu ý:Đối với giá, điều khoản thanh toán, khả năng cung cấp và thời gian giao hàng, vui lòng liên hệ với hỗ trợ khách hàng của chúng tôi.
