Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: CSIMC
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Silica nung chảy, thạch anh nung chảy

Thanh toán:

Số lượng đặt hàng tối thiểu: 5 CÁI
Giá bán: Có thể đàm phán
chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 20000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật liệu: Chất nền thủy tinh Borofloat 33 Thương hiệu: Schott Brorofloat 33
Chiều kính: 76.2mm, 100mm, 150mm Độ dày: 0,5mm, 0,725mm, 1mm
Bờ rìa: Mặt đất hình chữ C Xét bề mặt: DSP/SSP
Mật độ: 2,23 g/cm3 Sử dụng: Chất bán dẫn, MEMS
Làm nổi bật:

Các chất bán dẫn Glass Wafer

,

Chiếc tấm kính quang học chính xác

,

76.2mm đường kính Borofloat 33 Glass Wafer

Mô tả sản phẩm

Borofloat 33 Glass Wafer Sự lựa chọn cuối cùng cho quang học chính xác và bán dẫn





Nâng cao sự theo đuổi công nghệ của bạn với Borofloat® 33 Glass Wafers - sự lựa chọn cuối cùng cho các ứng dụng đòi hỏi đòi hỏi tính phẳng đặc biệt, ổn định nhiệt và kháng hóa chất.

Được chế tạo từ một thành phần thủy tinh borosilicate độc đáo, Borofloat® 33 Wafers cung cấp hiệu suất vô song trong một loạt các ngành công nghiệp.Tỷ lệ mở rộng nhiệt cực thấp của chúng đảm bảo sự ổn định kích thước trên một phạm vi nhiệt độ rộng, làm cho chúng lý tưởng để sử dụng trong các thiết bị quang học, điện tử và bán dẫn chính xác cao.

Với độ sáng quang học và chất lượng bề mặt đặc biệt, Borofloat® 33 Wafers là sự lựa chọn ưa thích cho các thành phần quang học như ống kính, bộ lọc và cửa sổ.Khả năng chịu được môi trường khắc nghiệt và chống lại các cuộc tấn công hóa học đảm bảo hiệu suất đáng tin cậy ngay cả trong điều kiện khó khăn nhất.

Trong ngành công nghiệp bán dẫn, Borofloat® 33 Wafers được đánh giá cao vì khả năng chịu nhiệt độ cao trong các bước chế biến,làm cho chúng trở thành vật liệu nền tuyệt vời cho các thiết bị đóng gói và MEMS tiên tiến.

Cam kết của chúng tôi về chất lượng và độ chính xác mở rộng đến mọi bước của quy trình sản xuất.Chúng tôi sử dụng các thiết bị hiện đại và các biện pháp kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mỗi Borofloat® 33 Wafer đáp ứng các tiêu chuẩn cao nhất về tính phẳng, song song, và kết thúc bề mặt.

Trải nghiệm sự khác biệt mà Borofloat® 33 Glass Wafers có thể tạo ra cho các dự án của bạn.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách các wafer của chúng tôi có thể giúp bạn đạt được hiệu suất vượt trội và độ tin cậy trong các ứng dụng tiên tiến của bạn.





Borofloat 33 Các thông số của miếng kính

Vật liệu BOROFLOAT 33
Mật độ (@ 25°C/77°F) 2.23 g/cm3
Mô đun độ đàn hồi 63 kN/mm2
Độ cứng của xương khớp HK 0,1/20 480
Tỷ lệ Poisson 0.2
Hằng số dielektrik (@ 1 MHz & 25°C) 4.6
Loss Tangent (@ 1 MHz & 25°C) 37 x 10-4
Năng lượng dielektrik ((@ 50 Hz & 25 °C) 16 kV/mm
Chỉ số khúc xạ (nd) 1.472
Phân tán (nF - nC) 71.9 x 10-4





Các thông số kỹ thuật của các tấm kính borofloat 33

Thông số kỹ thuật 3 4 5" 6" 8"
Chiều kính 76.2mm 100mm 125mm 150mm 200mm
Tol ((±) < 0,1 ~ 0,25 mm
Độ dày > 0,10mm > 0,10mm > 0,30mm > 0,30mm > 0,30mm
Căn hộ chính 22mm 32.5mm 42.5mm 57.5mm Nhọn
Nhọn
TTV < 8um < 10m <15um <20um < 30um
Quỳ xuống ±20um ±25um ±40um ±40um ±60um
Warp. < 30um <40um < 50um < 50um < 60um
PLTV ((<0,5um) ≥95% ((5mm*5mm)
Sự truyền nhiễm Tùy chọn UV, quang học, IR hoặc tùy chỉnh
Đòn cạnh Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276
Loại bề mặt Một mặt đánh bóng / hai mặt đánh bóng
Mặt đánh bóng Ra < 1,0nm hoặc cụ thể theo yêu cầu
Tiêu chuẩn phía sau Thông thường là 0,2-0,5μm hoặc tùy chỉnh
Sự xuất hiện Ô nhiễm Không có
Các hạt> 0,3μm <= 30
Dấu kim cưa, rạch Không có
Không có
Rạn nứt, dấu vết cưa, vết bẩn Không có

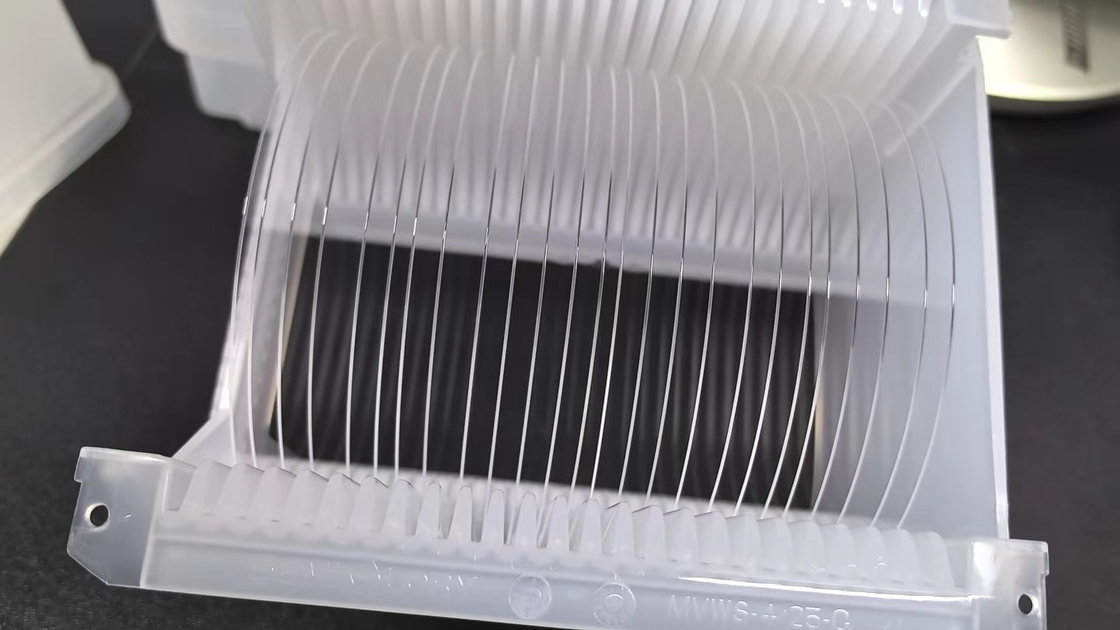

Hình ảnh Wafer thủy tinh

76.2mm đường kính borofloat 33 Glass Wafer cho quang học chính xác và bán dẫn 076.2mm đường kính borofloat 33 Glass Wafer cho quang học chính xác và bán dẫn 176.2mm đường kính borofloat 33 Glass Wafer cho quang học chính xác và bán dẫn 2




76.2mm đường kính borofloat 33 Glass Wafer cho quang học chính xác và bán dẫn 3



76.2mm đường kính borofloat 33 Glass Wafer cho quang học chính xác và bán dẫn 4

Câu hỏi thường gặp



  1. Hỏi: Các sản phẩm mà ông chủ yếu làm việc là gì?

A:Chúng tôi coi mình là chuyên gia sản xuất phiézo wafer. chúng tôi là những người đầu tiên làm việc với Single Crystal Quartz ở Trung Quốc khoảng 30 năm trước. sau đó dần dần chúng tôi bước vào lĩnh vực LiNbO3, LiTaO3,Kính thạch anh, LGS, CTGS v.v. Đặc biệt, nếu bạn đang tìm kiếm một nhà cung cấp thạch anh, chúng tôi là sự lựa chọn cuối cùng! Chúng tôi xuất khẩu hàng triệu thạch anh rỗng mỗi năm bởi vì chúng tôi làm chủ AT,SC và IT cắt với độ chính xác góc cao hơn.



  1. Q: Bạn có thể chấp nhận tùy chỉnh sản phẩm?

A:Chúng tôi có thể sản xuất theo yêu cầu của bạn. chúng tôi có kinh nghiệm với các tấm vải piezo. chúng tôi có thể cung cấp cho bạn những gợi ý phù hợp nếu bạn không chắc chắn 100% về sự lựa chọn của bạn.Ngoài ra, chúng tôi có một số miếng bánh chuẩn trong kho, xin vui lòng kiểm tra với chúng tôi.



  1. Hỏi: Bạn có thể giao hàng qua đại lý vận chuyển của chúng tôi không?

A:Vâng, chúng tôi sẽ đề nghị bạn đi với đại lý vận chuyển mà bạn quen thuộc nhất với (DHL, FedEX, UPS vv). chúng tôi có thể vận chuyển thông qua tài khoản của bạn. và, tất nhiên,chúng tôi sẽ đóng gói các sản phẩm an toàn trong kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyểnNếu bạn cần chúng tôi để chăm sóc hàng hóa, nó cũng không phải là một vấn đề. Chúng tôi cũng có giảm giá tốt với các công ty vận chuyển quốc tế.



  1. Hỏi: Làm sao anh có thể đảm bảo chúng ta có được những gì chúng ta muốn một cách an toàn?

A:Các sản phẩm wafer rất mong manh và đôi khi đắt tiền, điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn thấy là các sản phẩm chúng tôi làm bị hư hại trong quá trình vận chuyển.chúng tôi sẽ đóng gói các miếng bánh đầy đủ và đặt chúng trong một thùng carton thích hợp đầy bọt biển đệmTuy nhiên, đôi khi tai nạn là không thể tránh khỏi.¢ Kiểm tra chấp nhận ¢Nếu không mong muốn xảy ra, chúng tôi sẽ cung cấp cho bạn bổ sung hoặc hoàn lại nếu bạn làm theo các bước kiểm tra.



  1. Hỏi: Chúng tôi có thể ghé thăm nhà máy của anh không?

A:Chắc chắn, kiểm tra nhà máy rất quan trọng cho việc mua hàng lớn và hợp tác lâu dài.Những tên tuổi lớn trên thế giới đã chứng kiến sự tiến bộ của chúng tôi trong việc xây dựng nhà máy.Những ngày này, do đại dịch Covid-19, chúng tôi cũng có trải nghiệm hội nghị qua video với các nhà mua toàn cầu.





Kiểm tra chấp nhận

  • Sản phẩm rất mong manh. Chúng tôi đã đóng gói đầy đủ và gắn nhãn mong manh. Chúng tôi giao hàng thông qua các công ty nhanh hàng nội địa và quốc tế xuất sắc để đảm bảo chất lượng vận chuyển.
  • Sau khi nhận hàng hóa, vui lòng xử lý cẩn thận và kiểm tra xem hộp bên ngoài có trong tình trạng tốt không.Hãy chụp ảnh trước khi đưa chúng ra..
  • Vui lòng mở gói chân không trong một phòng sạch khi các sản phẩm được áp dụng.
  • Nếu sản phẩm bị hư hại trong quá trình vận chuyển, vui lòng chụp ảnh hoặc ghi lại video ngay lập tức.Liên hệ với chúng tôi ngay lập tức và chúng tôi sẽ giải quyết vấn đề tốt.
