• LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến
LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến

LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: CSIMC
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Bánh xốp Lithium Niobate

Thanh toán:

Số lượng đặt hàng tối thiểu: 5 CÁI
Giá bán: Có thể đàm phán
chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 10000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Sản phẩm: Bánh xốp Lithium Niobate Thể loại: SAW, cấp quang học
đường kính ngoài: 3'', 4'', 6'', 8'' Định hướng: 36Y, 41X, 41Y, Z,10Y, 163Y
Độ dày: 250um, 350um, 500um, 1000um, v.v. Xét bề mặt: Đánh bóng hai mặt, Đánh bóng một mặt
Sự phân cực: Vâng Ứng dụng: Bộ lọc SAW, bộ chuyển đổi siêu âm
Làm nổi bật:

Cảm biến Wafer Piezoelectric

,

Phương pháp quang học Thiết bị di động Đồ đệm Piezoelectric

,

Lithium Niobate Piezoelectric Wafer

Mô tả sản phẩm

LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến



tính linh hoạt và hiệu suất của LiNbO3 Wafers, nền tảng của các thiết bị quang tử và quang điện tử hiện đại. Được chế tạo từ Lithium Niobate (LiNbO3) chất lượng cao,những tấm này cung cấp một sự kết hợp đặc biệt của quang học, ferroelectric, và các đặc tính piezoelectric.

Đặc điểm quang học phi tuyến tính vượt trội của chúng làm cho LiNbO3 Wafers lý tưởng cho một loạt các ứng dụng, bao gồm các bộ điều chế quang học, chuyển đổi tần số và bộ xử lý tín hiệu tốc độ cao.Độ bền và ổn định của chúng trong các điều kiện môi trường khác nhau đảm bảo hiệu suất đáng tin cậy trong thời gian dài.

Đối với các nhà nghiên cứu và nhà sản xuất, LiNbO3 Wafers đại diện cho một sự thay đổi trò chơi trong việc theo đuổi đổi mới.Những chiếc wafer này đang thúc đẩy sự phát triển của các công nghệ thế hệ tiếp theo.

Đầu tư vào tương lai của công nghệ quang tử ️ chọn LiNbO3 Wafers cho các dự án của bạn.

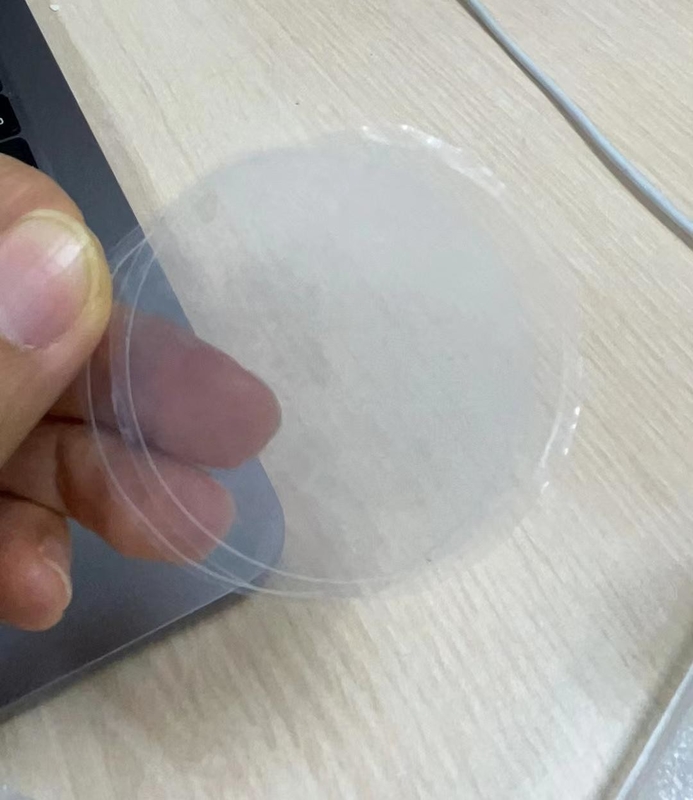

LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến 0LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến 1LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến 2



Vật liệu

6' & 8" LiNbO3 wafer

Định hướng

Z-cut, Y128°-cut cho 8'

X, Y, Z, 36Y, 64Y, 128Y cho 6'

Kết thúc bề mặt

Sơn một hoặc hai mặt

(DLP/SLP/SSP/DSP đều có sẵn)

Độ dày

0.35mm, 0.50mm, 1.00mm

TTV

< 5μm

BOW

± 40um

Warp.

< 80μm

Căn hộ chính

47.5mm hoặc 57.5mm cho 6'

Semi Standard Notch cho 6' và 8'

Mặt đánh bóng Ra

Độ thô Ra<10A

Tiêu chuẩn phía sau

Độ thô Ra:0.5-1.0μm GC#1000

Đòn cạnh

Phù hợp với tiêu chuẩn SEMI M1.2 / tham khảo IEC62276



Cấu trúc tinh thể

Trigonal, nhóm không gian R3c, nhóm điểm 3m

Điểm nóng chảy

1253°C

Độ cứng Mohs

5

Mật độ (g/cm)3)

4.64

Thức ăn ngon

Không có

Sự đồng nhất quang học

~5x10- 5/cm

Phạm vi minh bạch

420-5200nm

Tỷ lệ hấp thụ

~ 0,1%/cm @1064nm



LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến 3



LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến 4





Câu hỏi thường gặp



  1. Hỏi: Các sản phẩm mà ông chủ yếu làm việc là gì?

A:Chúng tôi coi mình là chuyên gia sản xuất phiézo wafer. chúng tôi là những người đầu tiên làm việc với Single Crystal Quartz ở Trung Quốc khoảng 30 năm trước. sau đó dần dần chúng tôi bước vào lĩnh vực LiNbO3, LiTaO3,Kính thạch anh, LGS, CTGS v.v. Đặc biệt, nếu bạn đang tìm kiếm một nhà cung cấp thạch anh, chúng tôi là sự lựa chọn cuối cùng! Chúng tôi xuất khẩu hàng triệu thạch anh rỗng mỗi năm bởi vì chúng tôi làm chủ AT,SC và IT cắt với độ chính xác góc cao hơn.



  1. Q: Bạn có thể chấp nhận tùy chỉnh sản phẩm?

A:Chúng tôi có thể sản xuất theo yêu cầu của bạn. chúng tôi có kinh nghiệm với các tấm vải piezo. chúng tôi có thể cung cấp cho bạn những gợi ý phù hợp nếu bạn không chắc chắn 100% về sự lựa chọn của bạn.Ngoài ra, chúng tôi có một số miếng bánh chuẩn trong kho, xin vui lòng kiểm tra với chúng tôi.



  1. Hỏi: Bạn có thể giao hàng qua đại lý vận chuyển của chúng tôi không?

A:Vâng, chúng tôi sẽ đề nghị bạn đi với đại lý vận chuyển mà bạn quen thuộc nhất với (DHL, FedEX, UPS vv). chúng tôi có thể vận chuyển thông qua tài khoản của bạn. và, tất nhiên,chúng tôi sẽ đóng gói các sản phẩm an toàn trong kích thước chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyểnNếu bạn cần chúng tôi để chăm sóc hàng hóa, nó cũng không phải là một vấn đề. Chúng tôi cũng có giảm giá tốt với các công ty vận chuyển quốc tế.



  1. Hỏi: Làm sao anh có thể đảm bảo chúng ta có được những gì chúng ta muốn một cách an toàn?

A:Các sản phẩm wafer rất mong manh và đôi khi đắt tiền, điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn thấy là các sản phẩm chúng tôi làm bị hư hại trong quá trình vận chuyển.chúng tôi sẽ đóng gói các miếng bánh đầy đủ và đặt chúng trong một thùng carton thích hợp đầy bọt biển đệmTuy nhiên, đôi khi tai nạn là không thể tránh khỏi.¢ Kiểm tra chấp nhận ¢Nếu không mong muốn xảy ra, chúng tôi sẽ cung cấp cho bạn bổ sung hoặc hoàn lại nếu bạn làm theo các bước kiểm tra.





Kiểm tra chấp nhận

LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến 5



  • Sản phẩm rất mong manh. Chúng tôi đã đóng gói đầy đủ và gắn nhãn mong manh. Chúng tôi giao hàng thông qua các công ty nhanh hàng nội địa và quốc tế xuất sắc để đảm bảo chất lượng vận chuyển.



  • Sau khi nhận hàng hóa, vui lòng xử lý cẩn thận và kiểm tra xem hộp bên ngoài có trong tình trạng tốt không.Hãy chụp ảnh trước khi đưa chúng ra..

  • Vui lòng mở gói chân không trong một phòng sạch khi các sản phẩm được áp dụng.



  • Nếu sản phẩm bị hư hại trong quá trình vận chuyển, vui lòng chụp ảnh hoặc ghi lại video ngay lập tức.Liên hệ với chúng tôi ngay lập tức và chúng tôi sẽ giải quyết vấn đề tốt.

Muốn biết thêm chi tiết về sản phẩm này
LiNbO3 Wafer cho thiết bị quang học, thiết bị di động và cảm biến bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
