Nhà nước - của - nghệ thuật Piezoelectric Wafer sản xuất cho MEMS và SAW thiết bị nâng cao khả năng xử lý cho kết quả

Sản xuất wafer piezoelectric hiện đại cho các thiết bị MEMS và SAW Khả năng xử lý tiên tiến cho kết quả

Chúng tôi chuyên cung cấp dịch vụ đúc chip toàn diện, phục vụ cho khách hàng yêu cầu chế biến và chế tạo wafer chất lượng cao.,chúng tôi cung cấp các giải pháp phù hợp với nhu cầu của bạn.Lithium Niobate (LiNbO)₃),Lithium Tantalate (LiTaO)₃),Thạch anh tinh thể đơn,Kính silic hợp kim,Kính Borosilicate (BF33),Kính soda-Lime,Vỏ silicon, vàVàng, đảm bảo tính linh hoạt cho các ứng dụng đa dạng.

Bộ sưu tập các vật liệu wafer tiên tiến
Chuyên môn của chúng tôi bao gồm các chất nền tiêu chuẩn và kỳ lạ:

• Lithium Niobate (LiNbO3, 4"-6" wafers)
• Lithium Tantalate (LiTaO3, Z-cut/Y-cut)
• Thạch anh tinh đơn (AT-cut/SC-cut)
• Silica nóng chảy (tương đương Corning 7980)
• Kính Borosilicate (BF33/Schott Borofloat®)
• Silicon (100/111 định hướng, tối đa 200mm)
• Sapphire (C-plane/R-plane, 2" ′′ 8")

Công nghệ sản xuất cốt lõi

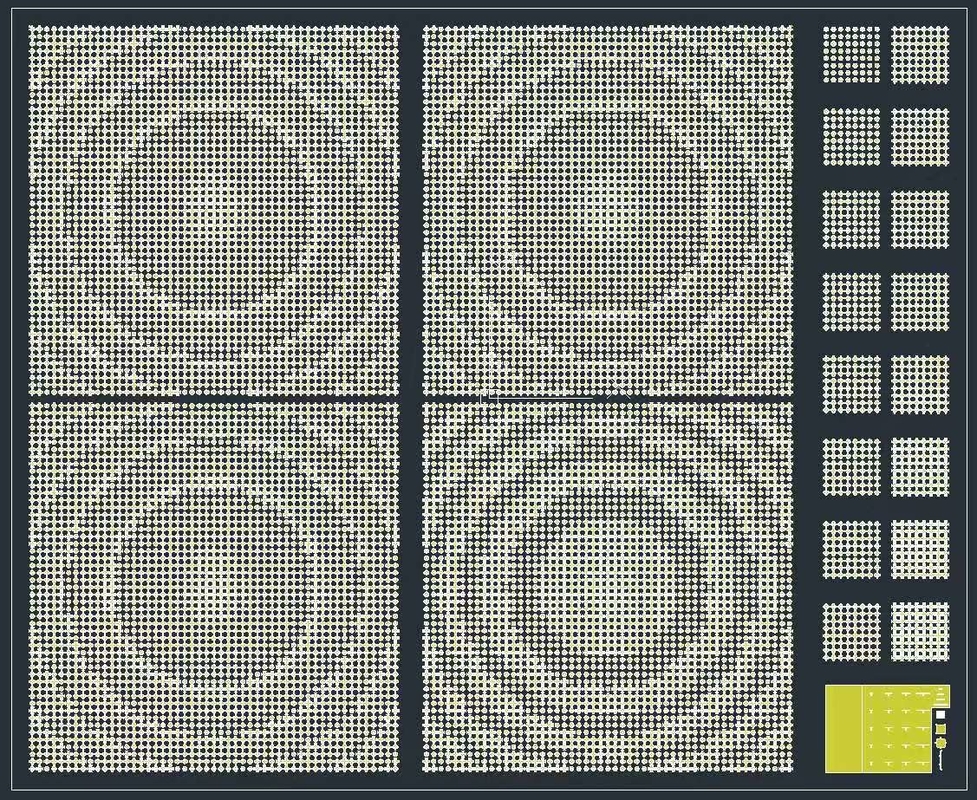

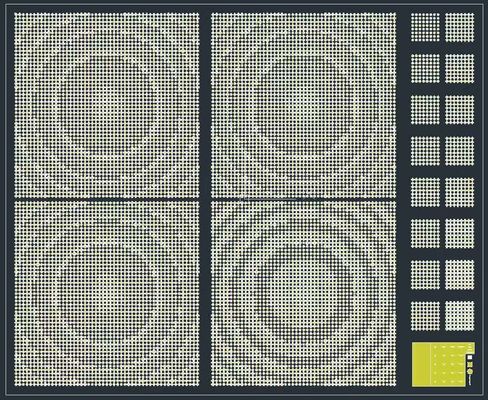

1. Bức vẽ rạch họa.

   • Chụp bằng tia điện tử (EBL, độ phân giải 10nm)
   • Thiết kế bằng stepper (i-line, 365nm)
   • Máy sắp xếp mặt nạ gần (chính xác sắp xếp 5μm)

2. Chữ khắc

   • ICP-RIE (tốc độ khắc SiO2/Si 500nm/min)
   • DRIE (tỷ lệ hình dạng 30:1, quy trình Bosch)
   • Chụp chùm ion (hình đồng nhất góc < ± 2 °)

3. Ứng dụng phim mỏng

   • ALD (Al2O3/HfO2, đồng nhất <1nm)
   • PECVD (SiNx/SiO2, kiểm soát căng thẳng)
   • Magnetron Sputtering (Au/Pt/Ti, 5nm1μm)

4. Gói Wafer

   • Anodic Bonding (Glass-to-Si, 400°C/1kV)
   • Eutectic Bonding (Au-Si, 363°C)
   • Ghi đính (BCB/SU-8, <5μm warpage)

Hỗ trợ cơ sở hạ tầng quy trình

• Sơn chính xác (TTV < 2μm)
• CMP Polishing (Ra < 0,5nm)
• Laser Cuting (50μm chiều rộng cắt)
• Kỹ thuật đo lường 3D (kỹ thuật can thiệp ánh sáng trắng)
