4 Inch 6 Inch LNOI Wafers cho giao tiếp quang học nhỏ gọn và hiệu suất cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CQT |
| Chứng nhận: | ISO:9001, ISO:14001 |
| Số mô hình: | wafer LNOI |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 10 PCS |
|---|---|
| Giá bán: | $2000/pc |
| chi tiết đóng gói: | Gói Cassette / Jar, hút chân không |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 50000 miếng/tháng |
|
Thông tin chi tiết |
|||
| Sản phẩm: | LiNbO3 trên chất cách điện | Chiều kính: | 4inch, 6inch |
|---|---|---|---|
| Lớp trên cùng: | Liti Niobat | Độ dày trên cùng: | 300~600nm |
| cách nhiệt: | Oxit nhiệt SiO2 | Độ dày cách nhiệt: | 2000±15nm; 2000 ± 15nm; 3000±50nm; 3000 ± 50nm; 4700±100nm 470 |
| lớp hỗ trợ: | Si 、 nung chảy silica | Ứng dụng: | Ống dẫn sóng quang học và ống dẫn vi sóng |
| Làm nổi bật: | 6 inch LNOI Wafers,Các tấm LNOI truyền thông quang hiệu suất cao,Các tấm vải LNOI nhỏ gọn |
||
Mô tả sản phẩm

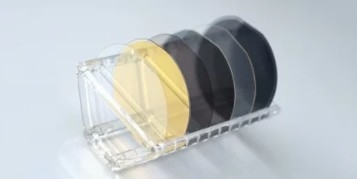

4 inch 6- Inch.LNOI Wafers là sự lựa chọn hoàn hảo cho truyền thông quang học nhỏ gọn và hiệu suất cao
Cách mạng hóa Photonics với Ultra-Low-Loss LNOI Wafers
Nền tảng Lithium Niobate-on-Isolator (LNOI) thế hệ tiếp theo
Mở khóa hiệu suất chưa từng có trong Photonics tích hợp với các wafer LNOI tiên tiến của chúng tôi, được thiết kế cho mất mát quang cực thấp và bề mặt thô dưới nanomet.Kết hợp các tấm mỏng LiNbO3 bằng stoichiometric với các lớp SiO2 bị oxy hóa nhiệt, bánh của chúng tôi giao Hiệu suất không tuyến tính cao hơn >30 lầnso với các tinh thể khối thông thường, đồng thời cho phép chế tạo tương thích với CMOS.
Ưu điểm chính
✓ Hiệu suất EO đột phá: đạt được băng thông điều chế >100 GHz với r33 >30 pm/V, lý tưởng cho các máy thu liên kết 800G/1.6T.
✓ Độ chính xác sẵn sàng lượng tử: Chế độ phân tích định kỳ tùy chỉnh (PPLN) với sai số miền < 5 nm cho việc tạo ra photon vướng.
✓ Thiết kế cứng: chịu > 10 MW / cm2 cường độ quang học (được chứng nhận Telcordia GR-468).
Ứng dụng
▷ Máy điều chế EO siêu nhỏ gọn 5G/6G
▷ Các mạch quang học tôp học & máy tính quang học
▷ Máy chuyển đổi tần số lượng tử (band C/L sang băng tần viễn thông)
▷ Máy dò quang LiDAR nhạy cao
Thông số kỹ thuật
• Kích thước wafer: đường kính 100/150 mm (2" đến 6" có thể tùy chỉnh)
• LiNbO3 Lớp: X-cắt / Z-cắt, độ dày 300 ± 5 nm (tiêu chuẩn)
• Oxit chôn: 1-3 μm SiO2, điện áp phá vỡ > 200 V/μm
• Chất nền: Kháng cao Si (> 5 kΩ·cm)
| LNOI Wafer | |||
| Cấu trúc | LN / SiO2/ Vâng | LTV / PLTV | < 1,5 μm (5️5 mm295% |
| Chiều kính | Φ100 ± 0,2 mm | Loại trừ cạnh | 5 mm |
| Độ dày | 500 ± 20 μm | Quỳ xuống | Trong vòng 50 μm |
| Độ dài phẳng chính | 47.5 ± 2 mm 57.5 ± 2 mm |
Cắt cạnh | 2 ± 0,5 mm |
| Đánh vây wafer | R Type | Môi trường | Rohs 2.0 |
| Lớp LN trên cùng | |||
| Độ dày trung bình | 400/600±10 nm | Sự đồng nhất | < 40nm @ 17 điểm |
| Chỉ số khúc xạ | không > 2.2800, ne < 2,2100 @ 633 nm | Định hướng | Trục X ± 0,3° |
| Thể loại | Hình ảnh | Bề mặt Ra | < 0,5 nm |
| Các khiếm khuyết | >1mm Không có; ️1 mm Trong tổng số 300 |
Xóa lớp | Không có |
| Xá | > 1cm Không có; ️1cm Trong vòng 3 |
Căn hộ chính | Trình ngang với trục + Y ± 1° |
| Loại cách ly SiO2Lớp | |||
| Độ dày trung bình | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | Sự đồng nhất | < ± 1% @17 điểm |
| Phương pháp Fab. | Ôxit nhiệt | Chỉ số khúc xạ | 1.45-1.47 @ 633 nm |
| Substrate | |||
| Vật liệu | Vâng | Định hướng | < 100> ± 1° |
| Định hướng phẳng chính | < 110> ± 1° | Kháng chất | > 10 kΩ·cm |
| Ô nhiễm phía sau | Không có vết bẩn rõ ràng | Mặt sau | Chụp |
