Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: CQT
Chứng nhận: ISO:9001, ISO:14001
Số mô hình: Silica nung chảy, thạch anh nung chảy

Thanh toán:

Số lượng đặt hàng tối thiểu: 10 PCS
Giá bán: Có thể đàm phán

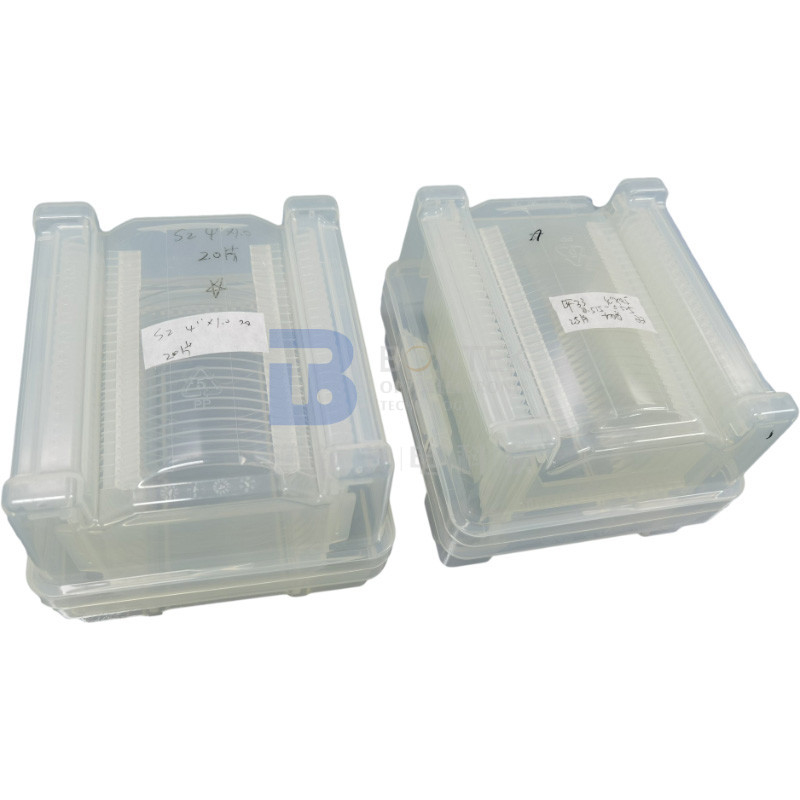

chi tiết đóng gói: Gói Cassette / Jar, hút chân không
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 20000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật liệu: Thủy tinh Borofloat Thương hiệu: Schott Brorofloat 33
Chiều kính: 76,2mm 100mm 150mm 200mm Độ dày: 0.35mm 0.5mm, 0.725mm, 1mm
Bờ rìa: mặt đất tròn Bề mặt: DSP SSP
Chỉ số khúc xạ: 1,4585 (ở bước sóng 587,6nm) Ứng dụng bán dẫn Ap, MEMS: Chất bán dẫn, MEMS

Mô tả sản phẩm

Tối đa hóa dự án của bạn với Tấm wafer kính Borofloat 33 Vật liệu lý tưởng cho Cảm biến hóa học và Thiết bị phòng thí nghiệm



Của chúng tôi Tấm wafer kính Borofloat® 33 kết hợp độ ổn định nhiệt, khả năng kháng hóa chất và độ trong quang học vượt trội, khiến chúng trở thành lựa chọn hoàn hảo cho các ngành công nghiệp đòi hỏi khắt khe như quang học, MEMS và công nghệ sinh học. Được chế tạo từ thủy tinh borosilicat với hệ số giãn nở nhiệt thấp, các tấm wafer này giảm thiểu ứng suất nhiệt trong quá trình xử lý và vận hành, đảm bảo độ tin cậy trong môi trường khắc nghiệt.

Các tính năng chính bao gồm:

  • Độ truyền quang cao để có hiệu suất vượt trội trong các ứng dụng chụp ảnh và cảm biến.
  • Độ bền hóa học tuyệt vời, kháng axit, kiềm và dung môi hữu cơ, lý tưởng cho các điều kiện sản xuất khắc nghiệt.
  • Bề mặt được gia công chính xác: Có sẵn trong lớp hoàn thiện được đánh bóng  hoặc mài mịn, với đường kính lên đến 300mm và độ dày từ 0,1mm đến 5mm.
  • Giải pháp thay thế tiết kiệm chi phí cho Silica nóng chảy: Cung cấp hiệu suất tương đương với chi phí thấp hơn cho các ứng dụng có độ chính xác cao không quan trọng.

Hoàn hảo cho các thiết bị vi lỏng, bộ lọc quang học và bao bì bán dẫn, tấm wafer Borofloat® 33 của chúng tôi được hỗ trợ bởi Sản xuất được chứng nhận ISO để có chất lượng nhất quán.

Nâng cấp dự án của bạn—hãy liên hệ với chúng tôi ngay hôm nay để biết dữ liệu kỹ thuật, các giải pháp tùy chỉnh hoặc giao hàng nhanh!



Thông số tấm wafer kính Borofloat 33

Vật liệu BOROFLOAT 33
Tỷ trọng (@ 25°C/77°F) 2.23 g/cm3
Mô đun đàn hồi 63 kN/mm2
Độ cứng Knoop HK 0.1/20 480
Tỷ lệ Poisson 0.2
Hằng số điện môi (@ 1 MHz & 25°C) 4.6
Tiếp tuyến tổn thất (@ 1 MHz & 25°C) 37 x 10-4
Điện trở cách điện(@ 50 Hz & 25°C) 16 kV/mm
Chỉ số khúc xạ (nd) 1.472
Độ phân tán (nF - nC) 71.9 x 10-4





Thông số kỹ thuật tấm wafer kính Borofloat 33

Thông số kỹ thuật 3” 4” 5" 6" 8"
Đường kính 76.2mm 100mm 125mm 150mm 200mm
Dung sai (±) <0.1~0.25 mm
Độ dày >0.10mm >0.10mm >0.30mm >0.30mm >0.30mm
Mặt phẳng chính 22mm 32.5mm 42.5mm 57.5mm Khía
Khía
TTV <8um <10um <15um <20um <30um
Độ cong ±20um ±25um ±40um ±40um ±60um
Độ cong vênh <30um <40um <50um <50um <60um
PLTV(<0.5um) ≥95%(5mm*5mm)
Độ truyền UV, Quang học, IR hoặc tùy chọn Tùy chỉnh
Bo tròn cạnh Tuân thủ Tiêu chuẩn SEMI M1.2/tham khảo IEC62276
Loại bề mặt Đánh bóng một mặt / Đánh bóng hai mặt
Ra mặt đánh bóng <1.0nm hoặc cụ thể theo yêu cầu
Tiêu chí mặt sau Chung là 0.2-0.5µm hoặc theo yêu cầu
Hình thức Ô nhiễm Không có
Hạt >0.3µm <=30
Vết cưa, vệt Không có
Vết xước Không có
Vết nứt, vết cưa, vết bẩn Không có





Ảnh Tấm Wafer Kính

Tối Đa Hóa Dự Án của Bạn với Tấm Wafer Kính Borofloat 33: Vật Liệu Lý Tưởng cho Cảm Biến Hóa Học và Thiết Bị Phòng Thí Nghiệm 0Tối Đa Hóa Dự Án của Bạn với Tấm Wafer Kính Borofloat 33: Vật Liệu Lý Tưởng cho Cảm Biến Hóa Học và Thiết Bị Phòng Thí Nghiệm 1Tối Đa Hóa Dự Án của Bạn với Tấm Wafer Kính Borofloat 33: Vật Liệu Lý Tưởng cho Cảm Biến Hóa Học và Thiết Bị Phòng Thí Nghiệm 2




Tối Đa Hóa Dự Án của Bạn với Tấm Wafer Kính Borofloat 33: Vật Liệu Lý Tưởng cho Cảm Biến Hóa Học và Thiết Bị Phòng Thí Nghiệm 3



Tối Đa Hóa Dự Án của Bạn với Tấm Wafer Kính Borofloat 33: Vật Liệu Lý Tưởng cho Cảm Biến Hóa Học và Thiết Bị Phòng Thí Nghiệm 4

Câu hỏi thường gặp:



  1. Q: Những sản phẩm bạn làm việc chủ yếu là gì?

A: Chúng tôi xem mình là chuyên gia về tấm wafer áp điện. Chúng tôi là những người đầu tiên làm việc với Thạch anh đơn tinh thể ở Trung Quốc cách đây khoảng 30 năm. Sau đó, chúng tôi dần dần bước vào lĩnh vực LiNbO3, LiTaO3, thủy tinh thạch anh, LGS, CTGS, v.v. Đặc biệt, nếu bạn đang tìm nhà cung cấp thạch anh áp điện, chúng tôi là lựa chọn cuối cùng! Chúng tôi xuất khẩu hàng triệu phôi thạch anh mỗi năm vì chúng tôi làm chủ các vết cắt AT, SC và IT với độ chính xác góc vượt trội.



  1. Q: Bạn có thể chấp nhận tùy chỉnh sản phẩm không?

A: Có, tất nhiên. Chúng tôi có thể chế tạo theo yêu cầu của bạn. Ngoài ra, chúng tôi rất có kinh nghiệm với các tấm wafer áp điện nên chúng tôi có thể cung cấp cho bạn những gợi ý liên quan nếu bạn không chắc chắn 100% về lựa chọn của mình. Bên cạnh đó, chúng tôi có một số tấm wafer tiêu chuẩn trong kho, vui lòng kiểm tra với chúng tôi.



  1. Q: Bạn có thể giao hàng thông qua đại lý chuyển phát nhanh của chúng tôi không?

A: Có, chúng tôi khuyên bạn nên sử dụng đại lý chuyển phát nhanh mà bạn quen thuộc nhất (DHL, FedEX, UPS, v.v.). Chúng tôi có thể vận chuyển qua tài khoản của bạn. Và, tất nhiên, chúng tôi sẽ đóng gói sản phẩm một cách an toàn với kích thước có thể chấp nhận được để giúp bạn tiết kiệm chi phí vận chuyển. Nếu bạn cần chúng tôi lo việc vận chuyển, thì cũng không thành vấn đề. Chúng tôi cũng có chiết khấu tốt với các công ty chuyển phát nhanh quốc tế.



  1. Q: Làm thế nào bạn có thể đảm bảo chúng tôi nhận được những gì chúng tôi muốn một cách an toàn?

A: Các sản phẩm tấm wafer rất dễ vỡ và đôi khi đắt tiền. Điều cuối cùng, với tư cách là nhà sản xuất, chúng tôi muốn thấy là các sản phẩm chúng tôi sản xuất bị hư hỏng trong quá trình chuyển phát nhanh. Do đó, chúng tôi sẽ đóng gói các tấm wafer đầy đủ và đặt chúng vào một thùng carton thích hợp có chứa bọt biển đệm. Tuy nhiên, đôi khi tai nạn là không thể tránh khỏi. Vì vậy, vui lòng làm theo “Kiểm tra chấp nhận” các bước được hiển thị trong các bản vẽ bên dưới. Nếu điều không mong muốn xảy ra, chúng tôi sẽ cung cấp sự bổ sung hoặc hoàn lại tiền nếu bạn làm theo các bước kiểm tra.



  1. Q: Chúng ta có thể đến thăm nhà máy của bạn không?

A: Chắc chắn rồi. Kiểm tra nhà máy là rất quan trọng đối với việc mua số lượng lớn và hợp tác lâu dài. Thảo luận trực tiếp là điều mà chúng tôi tự tin nhất. Trong những năm qua, những tên tuổi lớn trên thế giới đã chứng kiến ​​sự tiến bộ của chúng tôi trong việc xây dựng nhà máy. Những ngày này, do đại dịch Covid-19, chúng tôi cũng có kinh nghiệm hội nghị truyền hình với người mua toàn cầu.





Kiểm tra chấp nhận

  • Sản phẩm dễ vỡ. Chúng tôi đã đóng gói đầy đủ và dán nhãn dễ vỡ. Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế tuyệt vời để đảm bảo chất lượng vận chuyển.
  • Sau khi nhận hàng, vui lòng cẩn thận và kiểm tra xem thùng carton bên ngoài có ở trong tình trạng tốt không. Mở cẩn thận thùng carton bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng không. Chụp ảnh trước khi bạn lấy chúng ra.
  • Vui lòng mở gói chân không trong phòng sạch khi sản phẩm được sử dụng.
  • Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức. KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đựng! Liên hệ với chúng tôi ngay lập tức và chúng tôi sẽ giải quyết vấn đề tốt.
