4 '' 6 '' 8 '' Tinh thể bán dẫn đơn tinh thể Wafer SAW / Lớp quang học
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Số mô hình: | Thạch anh tinh thể đơn |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 miếng |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Khay / Hũ, đựng trong thùng carton bằng xốp PE. |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | 100000 cái / tháng |
|
Thông tin chi tiết |
|||
| Vật tư: | Thạch anh tinh thể đơn | Kích cỡ: | 2 '', 3 '', 4 '', 6 '', 8 '' hoặc theo yêu cầu |
|---|---|---|---|
| Cắt góc: | X, Y, Z, AT, BT, ST, BT, SC, v.v. | độ dày: | 0,08mm - 10mm |
| Bề mặt: | Đánh bóng hai mặt, Đánh bóng một mặt, lòng, khắc | Đơn xin: | điều khiển tần số / lựa chọn tần số / QMEMS |
| Hạt giống: | Không hạt / có hạt | Lớp: | SAW / Quang học |
| Điểm nổi bật: | 8 '' wafer tinh thể đơn,tinh thể bán dẫn 4 '',wafer tinh thể đơn 6 '' |
||
Mô tả sản phẩm

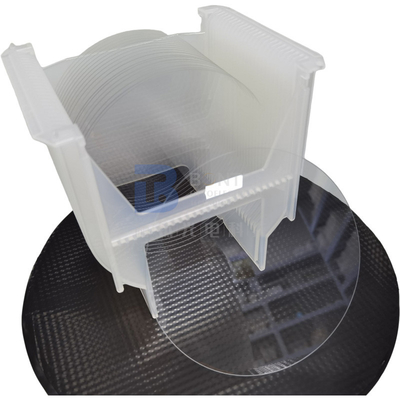

4 '' 6 '' 8 '' Tinh thể bán dẫn đơn tinh thể Wafer SAW / Lớp quang học
Thạch anh tinh thể đơnwafer / blanks được làm bằng tinh thể thạch anh tổng hợp.Nó có hiệu ứng áp điện tốt và được sử dụng rộng rãi trong điều khiển tần số định thời, lựa chọn tần số và QMEMS.Các ứng dụng khác bao gồm VCXO, TCXO, OCXO, v.v.
Đặc điểm vật liệu
|
Vật tư |
Piezo / lớp quang học |
|
Giá trị Q |
Tiêu chuẩn IEC tối thiểu 1,8x10 ^ 6, 2,4x10 ^ 6 đến 3,0x10 ^ 6 |
|
ECD |
Tối đa 2 / c㎡, 10 / c㎡, Tối đa 30 / c㎡, Tối đa 100 / c㎡, Tối đa 300 / c㎡; Swept Quartz |
|
Mật độ bao gồm |
Lớp Ia, Ib, I, II, III |
|
Swept |
Cả Pure Z và Y Bar đều có sẵn, có hoặc không có thạch anh Swept |
Khả năng xử lý - khoảng trống
| Loại cắt (hướng) | X, Y, Z, AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT, NT RT, LC…, v.v. |
| Dung sai góc (±) | Góc Theta: ± 5 ″, ± 10 ″, ± 15 ″, ± 30 ″, ± 1 ′, ± 2 ′,…, v.v. |
| Phi Góc: ± 5 ′, ± 10 ′, ± 15 ′, ± 30 ′,…, v.v. | |
| Kích cỡ | Tròn (3.0mm ～ 8 ”) / Vuông (1.6x1.6mm ～ 48x48mm hoặc lớn hơn) / SMD (1.2x2.4mm Trên) |
| Dung sai kích thước (±) | ± 0,01mm, + / - 0,005mm, +/- 0,0005mm, theo kích thước |
| Tần số / Độ dày | 1 Mhz lên đến 54Mhz cho AT-Cut cơ bản;Lên đến 70Mhz bằng cách khắc |
| Phẳng | Theo yêu cầu: mặt phẳng phải vuông góc với trục X trong vòng ± 10 độ |
| Hoàn thiện bề mặt | # 1000 (9u);# 2000 (7u);# 3000 (5u);# 4000 (3u) (Sic);Đánh bóng (Xeri oxit) & khắc Std |
| Overtone | Cơ bản;Thứ ba Overtone (thứ 3);Overtone thứ năm (thứ 5) |
| Đường viền (dioptric) | Plano-Convex: 0,5 dioptric ～ 10 dioptric Bi-Convex: 10 dioptric ～ 15 dioptric |
Khả năng xử lý - tấm wafer
| Đường kính | 3 ”(76,2mm) | 4 ”(100mm) | 6 ”(150mm) | 8 ”(200mm) |
| Độ dày | Tối thiểu 0,08mm | Tối thiểu 0,10mm | Tối thiểu 0,20mm | Tối thiểu 0,35mm |
| Căn hộ chính | 22mm | 32mm | 42,5mm | 57,5mm hoặc khía |
| Bề mặt | LTV (5mmx5mm) | <1.5µm | TTV | <1,5 ~ 3 µm |
| Cây cung | -30 <cúi đầu <30 | Làm cong | <40µm | |
| Loại bề mặt | SSP / DSP | Tiêu chí về cạnh | R = 0,2mm hoặc Bullnose | |
| Đánh bóng mặt Ra | <0,5nm hoặc theo yêu cầu | Tiêu chí mặt sau | 0,2-0,5µm hoặc tùy chỉnh |
Kiểm tra sự chấp nhận
1. Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
2. Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
3. Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được áp dụng.
4. Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
