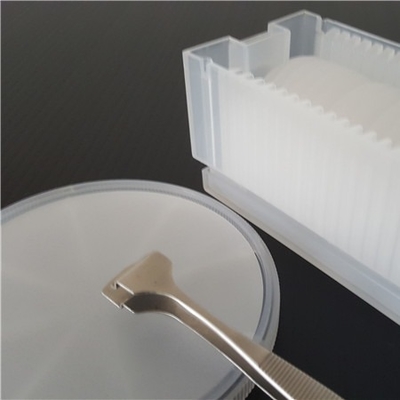

Truyền rộng Sapphire Wafer tinh thể đơn cho các ứng dụng quang học IR
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BonTek |
| Chứng nhận: | ISO:9001 |
| Số mô hình: | Sapphire (Al2O3) |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 5 miếng |
|---|---|
| Giá bán: | Có thể đàm phán |

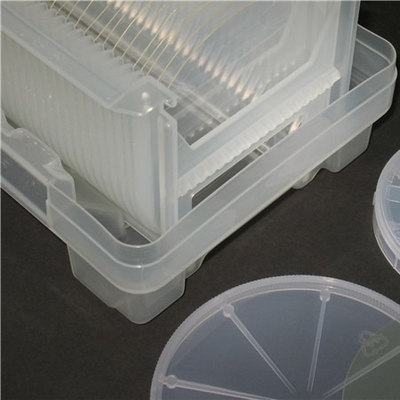

| chi tiết đóng gói: | Gói Cassette, Hũ, Phim |
| Thời gian giao hàng: | 1-4 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 10000 miếng / tháng |
|
Thông tin chi tiết |
|||
| Vật tư: | Sapphire Wafer | Loại: | Đơn tinh thể |
|---|---|---|---|
| Đơn xin: | hồng ngoại nhìn về phía trước | phương pháp tăng trưởng: | Kết tinh hướng theo chiều ngang (HDC) |
| Độ nóng chảy: | 2040 độ C | Mô đun của Young (E): | 335 GPa |
| Mô đun cắt (G): | 148.1 GPa | Mô-đun số lượng lớn (K): | 240 GPa |
| Làm nổi bật: | Wafer pha lê đơn truyền rộng,tinh thể sapphire 335 GPa,Wafer pha lê đơn |
||
Mô tả sản phẩm
Độ bền cao Sapphire Wafer truyền dẫn rộng cho các ứng dụng quang học hồng ngoại
Sapphire được sử dụng vì độ bền và khả năng chống mài mòn / ăn mòn, thường kết hợp với khả năng chịu nhiệt cao trong khi có phạm vi truyền dẫn rất rộng.Các ứng dụng bao gồm:
· Cửa sổ Windows - FLIR (Chuyển tiếp hồng ngoại nhìn xa) cho các cảm biến và quang học khác.Độ rõ quang học trên một dải quang phổ rộng kết hợp với độ bền trong ứng dụng này.
· Cửa sổ - để chống xói mòn trong môi trường muối và cát thổi, sapphire được sử dụng trong các cửa sổ thông thường và hình dạng mái vòm để thay thế cho các vật liệu truyền IR mềm hơn, dễ vỡ hơn.
· Đèn đối phó - đèn nháy sapphire được sử dụng trong IRCM (Biện pháp đối phó màu đỏ hồng ngoại).Hiệu suất nhiệt độ cao của sapphire được kết hợp với dải quang phổ rộng trong ứng dụng này.
TÍNH CHẤT QUANG HỌC
|
Quá trình lây truyền |
0,17 đến 5,5 um |
|
Chỉ số khúc xạ |
1,75449 (o) 1,74663 (e) ở 1,06 um |
|
Mất phản xạ |
ở 1,06 micron (2 bề mặt) đối với tia o - 11,7%;đối với e-ray - 14,2% |
|
Chỉ số hấp thụ |
0,3 x 10-3 cm-1 ở 2,4 um |
|
dN / dT |
13,7 x 10-6 ở 5,4 um |
|
dn / dm = 0 |
1,5 um |
|
Sự định hướng |
Mặt phẳng R, mặt phẳng C, mặt phẳng A, mặt phẳng M hoặc một hướng cụ thể |
|
Định hướng dung sai |
± 0,3 ° |
|
Đường kính |
2 inch, 3 inch, 4 inch, 6 inch, 8 inch hoặc các loại khác |
|
Dung sai đường kính |
0,1mm cho 2 inch, 0,2mm cho 3 inch, 0,3mm cho 4 inch, 0,5mm cho 6 inch |
|
Độ dày |
0,25mm, 0,33mm, 0,43mm, 0,65mm, 1mm hoặc những loại khác; |
|
Dung sai độ dày |
25μm |
|
Chiều dài phẳng chính |
16,0 ± 1,0mm cho 2 inch, 22,0 ± 1,0mm cho 3 inch, 30,0 ± 1,5mm cho 4 inch, 47,5 / 50,0 ± 2,0mm cho 6 inch |
|
Định hướng phẳng chính |
Mặt phẳng A (1 1-2 0) ± 0,2 °;Mặt phẳng C (0 0-0 1) ± 0,2 °, Trục C chiếu 45 +/- 2 ° |
|
TTV |
≤10µm cho 2 inch, ≤15µm cho 3 inch, ≤20µm cho 4 inch, ≤25µm cho 6 inch |
|
CÂY CUNG |
≤10µm cho 2 inch, ≤15µm cho 3 inch, ≤20µm cho 4 inch, ≤25µm cho 6 inch |
|
Mặt trước |
Epi-Polished (Ra <0,3nm cho mặt phẳng C, 0,5nm cho các hướng khác) |
|
Mặt sau |
Mặt đất mịn (Ra = 0,6μm ~ 1,4μm) hoặc đánh bóng Epi |
|
Bao bì |
Được đóng gói trong môi trường phòng sạch loại 100 |
Kiểm tra sự chấp nhận
1. Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.
2. Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.
3. Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được áp dụng.
4. Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.
