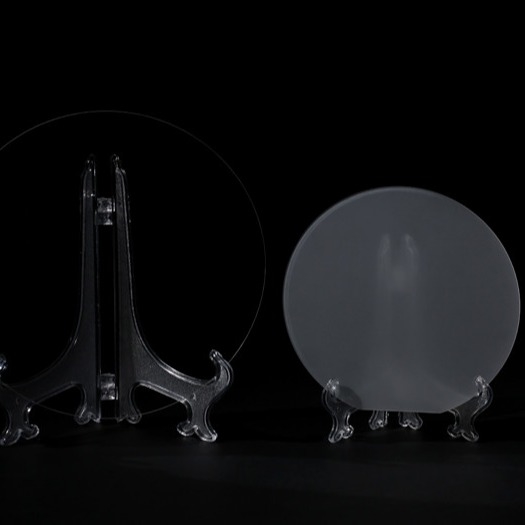

Chống mài mòn Sapphire Wafer Sapphire Windows Trục C Trục R Trục M Trục A

Các định hướng có sẵn:

Trục C [0001], Trục R [1-102], Trục A [11-20], Trục M [10-10], Ngẫu nhiên

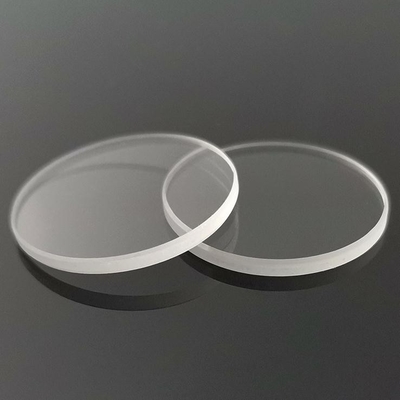

Cửa sổ / khoảng trống bằng sapphire

Đường kính / Chiều rộng:

25,0 - 250,0 mm

Lòng khoan dung:

Tiêu chuẩn ± 2 °, Đặc biệt đến ± 0,1 °

Độ dày:

Tối thiểu 0,15, tối đa 120,0 mm

Kết thúc bề mặt:

Như đã cắt, mặt đất mịn, mài nhẵn, đánh bóng s / d 80/50, 60/40, 40/20, 20/10, 10/5, theo MIL-0-13830A

Kết thúc / Chất lượng cạnh:

Mặt bằng tốt, 80/50

Các ống sapphire "đã trưởng thành":

Kích thước

Đường kính trong lên đến 50 mm, độ dày thành 0,5 - 4,0 mm, chiều dài ống 300-600 mm

Sự định hướng

Trục C theo chiều dài của ống

Các ống sapphire được đánh bóng:

Đường kính trong lên đến 50 mm, độ dày thành 0,5 - 3,0 mm, chiều dài ống 80-350 mm

Thỏi:

Đường kính / Chiều rộng 5-220 mm, Độ dày / Chiều dài 25-125 mm

Chất lượng bề mặt

Cắt kim cương như cắt, kết thúc / chất lượng cạnh

Phạm vi truyền

0,17 đến 5,5 micrômét

Chỉ số khúc xạ

1,75449 (o) 1,74663 (e) ở 1,06 micron

Mất phản xạ

ở 1,06 micron (2 bề mặt) đối với tia o - 11,7%;đối với e-ray - 14,2%

Chỉ số hấp thụ

0,3 x 10-3 cm-1 ở 2,4 micron

dN / dT

13,7 x 10-6 ở 5,4 micron

dn / dm = 0

1,5 micrômét

Tỉ trọng

3,97 g / cm³

Độ nóng chảy

2040 độ C

Dẫn nhiệt

27,21 W / (mx K) ở 300 K

Sự giãn nở nhiệt

5,6 x 10 ^-6 / K (trục C song song) & 5,0 (trục C vuông góc) x 10 ^-6 / K

Độ cứng

Knoop 2000 kg / mm ² với 2000g thụt lề

Nhiệt dung riêng

419 J / (kg x K)

Hằng số điện môi

11,5 (trục C song song) 9,4 (trục C vuông góc) ở 1MHz

Mô-đun của Young (E)

335 GPa

Mô đun cắt (G)

148.1 GPa

Mô-đun số lượng lớn (K)

240 GPa

Hệ số đàn hồi

C₁₁= 496 C₁₂= 164 C₁₃= 115
C₃₃= 498 C₄₄= 148

Giới hạn đàn hồi rõ ràng

275 MPa (40.000 psi)

Tỷ lệ Poisson

0,25
