Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến

Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: BonTek
Chứng nhận: ISO:14001
Số mô hình: Thạch anh tinh thể đơn

Thanh toán:

Số lượng đặt hàng tối thiểu: 50 chiếc
Giá bán: Có thể đàm phán
chi tiết đóng gói: Gói phim, hút chân không kín
Thời gian giao hàng: 1-4 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 50000 chiếc / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật chất: Vòng thạch anh pha lê Hình dạng: Ring, Wafer có lỗ
Loại cắt: Cắt X, Cắt Y, v.v. Mặt: Lapped, đánh bóng hai mặt
Dia nội.: 1,5mm lên Giá trị Q: 1,8 triệu, 2,0 triệu, 2,4 triệu
Bao gồm: I, II, III lớp ECD: 10cm2, 30cm2, 100cm2
Làm nổi bật:

Y Wafer Sapphire pha lê đơn

,

Wafer pha lê đơn có lỗ

,

Wafer thạch anh hai mặt

Mô tả sản phẩm

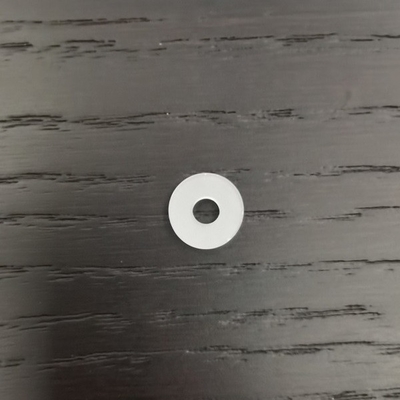

Vòng thạch anh pha lê cắt X-cut Y-cut Hai mặt được thiết kế cho công nghệ cảm biến



Piezo Quartz thể hiện sự ổn định lâu dài tốt nhất so với bất kỳ vật liệu cảm ứng áp điện nào.Thạch anh không có đầu ra nhiệt điện và có hệ số nhiệt ổn định nhỏ.Điện dung thấp của thạch anh cung cấp cho nó một đầu ra điện áp cao (V = Q / C).



BonTekQuang điện tử có nhiều kinh nghiệm trong việc chế tạo Vòng thạch anh pha lê.Chúng tôi làm 10 chiếc vòng thạch anh và vòng LiNbO3 mỗi năm.Chúng chủ yếu được sử dụng làm yếu tố chính trong cảm biến áp suất hoặc lực.Chúng tôi có thể tùy chỉnh đường kính ngoài, đường kính trong, độ hoàn thiện bề mặt và góc cắt cho bạn.



Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến 0Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến 1Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến 2



Vật chất

Các tấm thạch anh tinh thể đơn (Piezo / lớp quang học)

Giá trị Q tổng hợp

Tối thiểu 1,8 × 10 ^ 6, 2,4 × 10 ^ 6, 3,0 × 10 ^ 6 (tiêu chuẩn IEC)

Mật độ kênh Etch (ECD)

2/ cm2,10/ cm2,30/ cm2,100/ cm2,300/ cm2; Swept Quartz (tiêu chuẩn IEC)

Mật độ bao gồm

Lớp Ia, Ib, I, II, III (tiêu chuẩn IEC)

Góc cắt

X / Y / Z / AT / BT / ST, v.v.

Đường kính ngoài

3mm ~ 200mm

Đường kính bên trong

1,5mm ~ 100mm

Độ dày

0,1mm ~ 5mm

Định hướng phẳng

Theo yêu cầu hoặc được đánh dấu bằng Bút chì

Kết thúc bề mặt

Hai mặt tráng men, Hai mặt đánh bóng

Đánh bóng mặt Ra

<1nm hoặc cụ thể theo yêu cầu

Tiêu chí mặt sau

Chung là 0,2-0,5µm hoặc tùy chỉnh



Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến 3



Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến 4





Kiểm tra sự chấp nhận

Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến 5

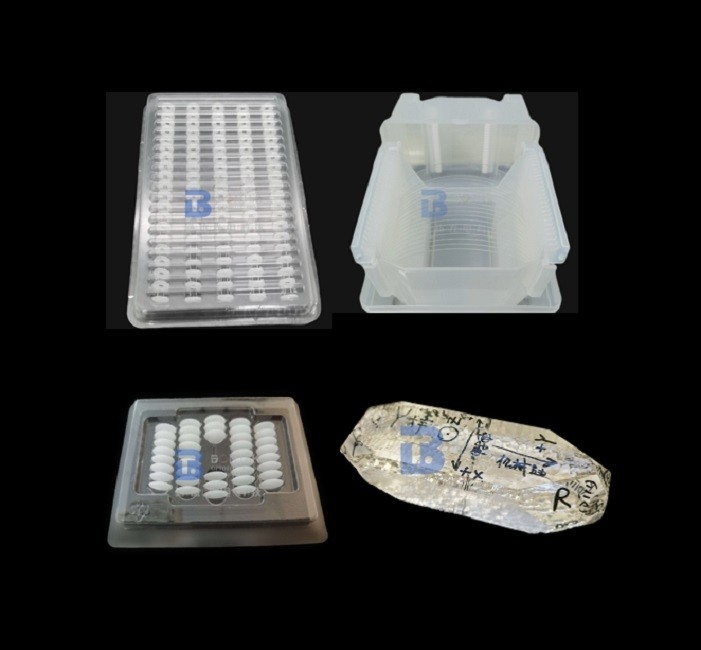

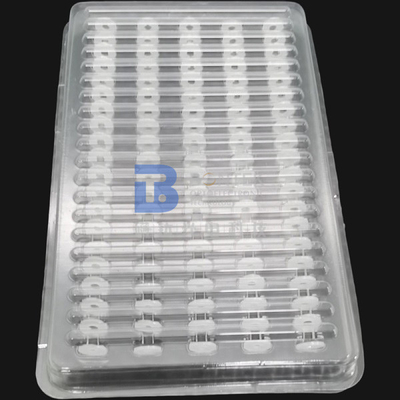

  • Sản phẩm dễ vỡ.Chúng tôi đã đóng gói nó đầy đủ và dán nhãn nó dễ vỡ.Chúng tôi giao hàng thông qua các công ty chuyển phát nhanh trong nước và quốc tế để đảm bảo chất lượng vận chuyển.



  • Sau khi nhận hàng, vui lòng xử lý cẩn thận và kiểm tra xem thùng carton bên ngoài có trong tình trạng tốt hay không.Cẩn thận mở hộp bên ngoài và kiểm tra xem các hộp đóng gói có thẳng hàng hay không.Chụp ảnh trước khi bạn mang chúng ra ngoài.

  • Vui lòng mở gói hút chân không trong phòng sạch khi sản phẩm được sử dụng.



  • Nếu sản phẩm bị hư hỏng trong quá trình chuyển phát nhanh, vui lòng chụp ảnh hoặc quay video ngay lập tức.KHÔNG lấy các sản phẩm bị hư hỏng ra khỏi hộp đóng gói!Liên hệ ngay với chúng tôi và chúng tôi sẽ giải quyết vấn đề tốt.

Muốn biết thêm chi tiết về sản phẩm này
Y Cut Single Crystal Wafer Ring Double Side Lapped cho công nghệ cảm biến bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
