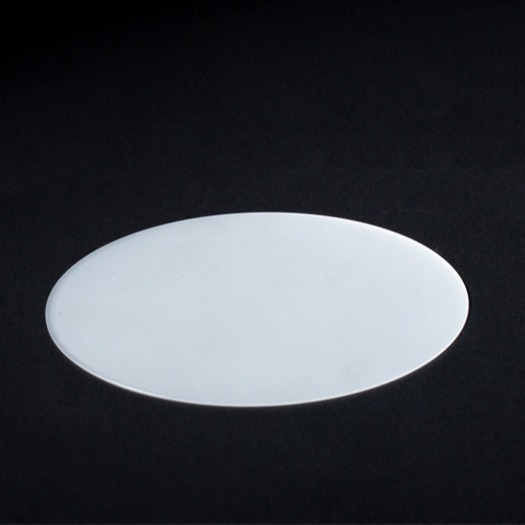

Sapphire Al2O3 Crystal Substrate Ultrathin 2 3 4 Hai mặt đánh bóng cho ngành công nghiệp quang học
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | CSIMC |
Chứng nhận: | ISO:9001 |
Số mô hình: | Saphia (Al2O3) |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 5 miếng |
---|---|
Giá bán: | Có thể đàm phán |
chi tiết đóng gói: | Cassette, Jar, Gói phim |
Thời gian giao hàng: | 1-4 tuần |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 10000 miếng/tháng |
Thông tin chi tiết |
|||
Vật liệu: | Thạch anh (Al2O3) | Loại: | đơn tinh thể |
---|---|---|---|
Ưu điểm: | Độ cứng9.0,Khả năng chống mài mòn | Độ tinh khiết: | 99,999% |
Bề mặt: | đánh bóng hai mặt | Phạm vi VIS: | 85% |
định hướng phẳng: | A-plane (1 1-2 0 ) ± 0.2°; Mặt phẳng chữ A (1 1-2 0 ) ± 0,2°; C-plane (0 0-0 1 ) ± | NGÀNH CÔNG NGHIỆP: | Led,Kính quang học,Walker eli-ready |
Làm nổi bật: | Công nghiệp quang học Sapphire Al2O3 Crystal Substrate,Ultrathin Sapphire Al2O3 Crystal Substrate,Các chất nền tinh thể Al2O3 được đánh bóng hai mặt |
Mô tả sản phẩm
Sapphire Al2O3 Crystal Substrate Ultrathin 2 3 4 Hai mặt đánh bóng cho ngành công nghiệp quang học
Mở ra sự rực rỡ của các ứng dụng quang học, bán dẫn và đèn LED thế hệ tiếp theo với các tấm vải sapphire cao cấp của chúng tôi.cung cấp độ rõ ràng quang học không có đối thủ, độ cứng, và ổn định nhiệt.
Với độ minh bạch quang học đặc biệt, miếng vải sapphire của chúng tôi là lý tưởng cho các thành phần quang học hiệu suất cao như cửa sổ, ống kính và bộ lọc.Độ cứng đáng kinh ngạc của chúng đảm bảo độ bền và chống trầy xước và cạo, ngay cả trong điều kiện hoạt động khắc nghiệt.
Hơn nữa, độ dẫn nhiệt cao của các tấm vải sapphire cho phép phân tán nhiệt vượt trội, rất quan trọng để duy trì hiệu suất trong các ứng dụng công suất cao.Điều này làm cho chúng trở thành sự lựa chọn ưa thích cho các thiết bị bán dẫn, đèn LED, và các thiết bị điện tử nhiệt độ cao khác.
Cho dù bạn đang phát triển các công nghệ tiên tiến hoặc nâng cao các sản phẩm hiện có, những chiếc wafer sapphire của chúng tôi là giải pháp hoàn hảo.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách các wafer của chúng tôi có thể nâng cao các ứng dụng của bạn đến mức độ hiệu suất và độ tin cậy mới.
Các đặc tính quang học
Phạm vi truyền |
0.17 đến 5,5 micron |
Chỉ số khúc xạ |
1.75449 (o) 1.74663 (e) ở 1,06 micron |
Mất khả năng phản chiếu |
ở 1,06 micron (2 bề mặt) cho tia o - 11,7%; cho tia e - 14,2% |
Chỉ số hấp thụ |
0.3 x 10-3 cm-1 ở 2,4 micron |
DN/dT |
13.7 x 10-6 ở 5,4 micron |
dn/dm = 0 |
1.5 micron |
Các đặc tính vật lý
Mật độ |
3.97 g/cm3 |
Điểm nóng chảy |
2040 độ C |
Khả năng dẫn nhiệt |
27.21 W/ ((m x K) ở 300 K |
Sự giãn nở nhiệt |
5.6 x 10-6/K (đường C song song) & 5.0 (đường C thẳng đứng) x 10-6/K |
Độ cứng |
Knoop 2000 kg/mm2với 2000g nhét |
Khả năng nhiệt cụ thể |
419 J/ ((kg x K) |
Hằng số dielectric |
11.5 (đường C song song) 9.4 (đường C thẳng đứng) ở 1MHz |
Young's Modulus (E) |
335 GPa |
Modulus cắt (G) |
148.1 GPa |
Mô-đun khối (K) |
240 GPa |
Các hệ số đàn hồi |
C11= 496 C12=164 C13=115 |
Rõ ràng giới hạn đàn hồi |
275 MPa (40,000 psi) |
Tỷ lệ cá |
0.25 |
Kiểm tra chấp nhận
1Sản phẩm rất mong manh. Chúng tôi đã đóng gói đầy đủ và gắn nhãn mong manh. Chúng tôi giao hàng thông qua các công ty nhanh hàng nội địa và quốc tế xuất sắc để đảm bảo chất lượng vận chuyển.
2Sau khi nhận hàng hóa, vui lòng xử lý cẩn thận và kiểm tra xem hộp bên ngoài có trong tình trạng tốt không.Hãy chụp ảnh trước khi đưa chúng ra..
3Vui lòng mở gói chân không trong một phòng sạch khi các sản phẩm được áp dụng.
4. Nếu sản phẩm bị hư hại trong quá trình vận chuyển, vui lòng chụp ảnh hoặc ghi lại video ngay lập tức. KHÔNG lấy sản phẩm bị hư hại ra khỏi hộp đóng gói!Liên hệ với chúng tôi ngay lập tức và chúng tôi sẽ giải quyết vấn đề tốt.
